ترانزیستورها و کاربرد آن

در مقالات پیشین، با اجزای اساسی مدارهای الکترونیکی نظیر قطعات مقاومت، خازن، سلف و دیود آشنا شدیم، در ادامه‌ مباحث پیشین در این مقاله به بررسی ترانزیستورها و کاربرد آن می‌پردازیم؛ قطعه‌ای که نقش کلیدی در بسیاری از مدارهای الکترونیکی ایفا می‌کند. با بررسی ساختار، انواع و کاربردهای مختلف ترانزیستورها، به درک عمیق‌تری از عملکرد مدارهای الکترونیکی خواهیم رسید.

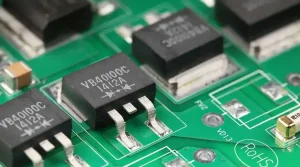

ترانزیستور چیست؟

ترانزیستور یکی از مهم‌ترین و پرکاربردترین قطعات الکترونیکی است که به عنوان سوئیچ و تقویت‌کننده عمل می‌کند. این قطعه کوچک، انقلاب بزرگی را در صنعت الکترونیک ایجاد کرده و امکان ساخت دستگاه‌های الکترونیکی کوچک، سریع و قدرتمند را فراهم کرده است.

به زبان ساده، ترانزیستور یک قطعه نیمه‌رسانا است که می‌تواند جریان الکتریکی را کنترل کند. این قطعه معمولاً سه پایه دارد که با اعمال ولتاژ به یکی از پایه‌ها، می‌توان جریان عبوری از دو پایه‌ی دیگر را کنترل کرد.

ترانزیستورها چگونه کار می‌کند؟

ترانزیستورها به دو نوع اصلی تقسیم می‌شوند:

• ترانزیستورهای دو قطبی (BJT): این نوع ترانزیستورها از دو پیوند PN تشکیل شده‌اند و جریان آن‌ها از حرکت حامل‌های بار اکثریت و اقلیت تأثیر می‌پذیرد.
• ترانزیستورهای اثر میدانی (FET): این نوع ترانزیستورها با استفاده از یک میدان الکتریکی، جریان را کنترل می‌کنند و معمولاً از ترانزیستورهای دو قطبی حساس‌تر هستند.

کاربردهای ترانزیستورها

ترانزیستورها در طیف گسترده‌ای از دستگاه‌های الکترونیکی استفاده می‌شوند، از جمله:

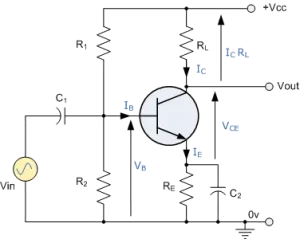

• تقویت‌کننده‌ها: ترانزیستورها سیگنال‌های ضعیف را تقویت کرده و امکان شنیدن صدا از بلندگوها، تماشای تصاویر روی تلویزیون و … را فراهم می‌کنند.

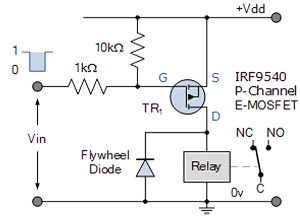

• سوئیچ‌ها: ترانزیستورها به عنوان سوئیچ عمل کرده و می‌توانند جریان را قطع و وصل کنند. این ویژگی در مدارهای دیجیتال بسیار کاربرد دارد.
• مدارهای منطقی: ترانزیستورها در ساخت مدارهای منطقی که اساس کامپیوترها هستند، به کار می‌روند.

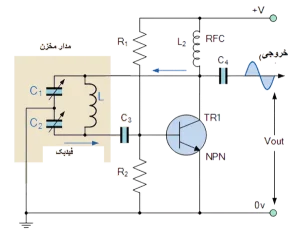

• مدارات نوسان‌ساز: ترانزیستورها در تولید سیگنال‌های متناوب مانند سیگنال‌های ساعت در کامپیوترها استفاده می‌شوند.
• تنظیم‌کننده‌های ولتاژ: ترانزیستورها در مدارهای تنظیم ولتاژ به کار رفته و ولتاژ خروجی یک منبع تغذیه را ثابت نگه می‌دارند.
• تقویت‌کننده‌های عملیاتی: ترانزیستورها در ساخت تقویت‌کننده‌های عملیاتی که در بسیاری از مدارهای الکترونیکی کاربرد دارند، استفاده می‌شوند.

مزایای استفاده از ترانزیستور

• اندازه کوچک: ترانزیستورها بسیار کوچک هستند و امکان ساخت دستگاه‌های الکترونیکی کوچک و قابل حمل را فراهم می‌کنند.
• مصرف انرژی کم: ترانزیستورها نسبت به لامپ‌های خلأ که در گذشته استفاده می‌شدند، انرژی بسیار کمتری مصرف می‌کنند.
• سرعت بالا: ترانزیستورها بسیار سریع عمل می‌کنند و امکان پردازش اطلاعات با سرعت بالا را فراهم می‌کنند.
• قابلیت اطمینان بالا: ترانزیستورها بسیار پایدار هستند و عمر طولانی دارند.

انتخاب نوع ترانزیستور

انتخاب نوع ترانزیستور مناسب برای یک مدار خاص، به عوامل مختلفی بستگی دارد:

• ولتاژ و جریان مورد نیاز
• سرعت سوئیچینگ
• امپدانس ورودی و خروجی
• توان مصرفی
• شرایط محیطی

در کل، ترانزیستور یکی از مهم‌ترین اختراعات قرن بیستم است که دنیای الکترونیک را متحول کرده است.

انواع ترانزیستور

همانطور که می‌دانید، ترانزیستورها قطعات الکترونیکی بسیار مهمی هستند که در طیف گسترده‌ای از دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرند. این قطعات کوچک و قدرتمند، قادر به کنترل جریان الکتریکی هستند و به عنوان سوئیچ و تقویت‌کننده عمل می‌کنند.

ترانزیستورها انواع مختلفی دارند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به بررسی برخی از مهم‌ترین انواع ترانزیستور می‌پردازیم:

1. ترانزیستورهای دو قطبی (Bipolar Junction Transistor – BJT)

• ساختار: از دو پیوند PN تشکیل شده‌اند.
• انواع: NPN و PNP
• نحوه کار: جریان در BJT ها توسط حامل‌های بار اکثریت و اقلیت کنترل می‌شود.
• کاربرد: در تقویت‌کننده‌های سیگنال کوچک، سوئیچ‌ها، مدارهای منطقی و … استفاده می‌شوند.

همانطور که در تصویر می‌بینید، ترانزیستور BJT سه پایه اصلی دارد:

• امیتر (Emitter): معمولاً جریان اصلی از این پایه وارد ترانزیستور می‌شود.
• بیس (Base): این پایه نقش کنترل‌کننده جریان را دارد. با تغییر ولتاژ یا جریان در این پایه، می‌توان جریان کلکتور را به طور قابل توجهی تغییر داد.
• کلکتور (Collector): جریان اصلی از این پایه خارج می‌شود.

نماد ترانزیستور BJT نیز به دو صورت NPN و PNP نمایش داده می‌شود که هر کدام ساختار داخلی متفاوتی دارند.

ترانزیستور BJT (پیوندی دو قطبی) یکی از پرکاربردترین انواع ترانزیستورها هستند که در طیف وسیعی از مدارهای الکترونیکی، از مدارهای ساده تا دستگاه‌های پیچیده، مورد استفاده قرار می‌گیرند.

ساختار و عملکرد ترانزیستور BJT

• ساختار BJT: BJT از سه لایه نیمه‌رسانا تشکیل شده است که به ترتیب P-N-P یا N-P-N نامیده می‌شوند. این لایه‌ها به ترتیب بیس (Base)، امیتر (Emitter) و کلکتور (Collector) نامگذاری شده‌اند.
• عملکرد BJT: جریان اصلی در BJT از امیتر به کلکتور جریان می‌یابد و مقدار این جریان توسط جریان کوچکی که به پایه‌ی بیس اعمال می‌شود، کنترل می‌شود. به عبارت دیگر، با تغییر جریان بیس، می‌توان جریان کلکتور را به طور قابل توجهی تغییر داد.

به زبان ساده، ترانزیستور BJT مانند یک شیر آب عمل می‌کند. با تغییر مقدار جریان کوچکی که به پایه بیس اعمال می‌شود، می‌توان جریان بسیار بزرگتری را در کلکتور کنترل کرد. این ویژگی، ترانزیستور را به یک تقویت‌کننده‌ی بسیار قدرتمند تبدیل کرده است.

انواع ترانزیستور BJT

• ترانزیستور NPN: در این نوع ترانزیستور، لایه‌های نیمه‌رسانا به ترتیب N-P-N قرار گرفته‌اند.
• ترانزیستور PNP: در این نوع ترانزیستور، لایه‌های نیمه‌رسانا به ترتیب P-N-P قرار گرفته‌اند.

مزایای ترانزیستور BJT

• سادگی ساخت: ساخت BJT نسبت به برخی دیگر از انواع ترانزیستورها ساده‌تر است.
• قیمت پایین: به دلیل تولید انبوه، قیمت BJT بسیار مناسب است.
• توانایی تحمل جریان بالا: BJT می‌تواند جریان‌های نسبتاً بالایی را تحمل کند.

معایب ترانزیستور BJT

• سرعت پایین‌تر نسبت به MOSFET: BJT نسبت به MOSFET سرعت سوئیچینگ پایین‌تری دارد.
• حساسیت به دما: عملکرد BJT تحت تأثیر تغییرات دما قرار می‌گیرد.
• مصرف توان بیشتر نسبت به MOSFET: BJT در حالت اشباع، توان بیشتری مصرف می‌کند.

کاربردهای ترانزیستور BJT

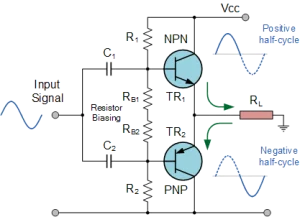

• تقویت‌کننده‌ها: BJT به عنوان تقویت‌کننده سیگنال‌های ضعیف در مدارهای صوتی، رادیویی و تلویزیونی استفاده می‌شود.
• سوئیچ‌ها: BJT می‌تواند به عنوان یک سوئیچ الکترونیکی عمل کند و جریان را قطع یا وصل کند.
• مدارهای منطقی: BJT در ساخت دروازه‌های منطقی و مدارهای ترکیبی استفاده می‌شود.
• نوسان‌سازها: BJT در ساخت نوسان‌سازهایی برای تولید سیگنال‌های متناوب با فرکانس مشخص استفاده می‌شود.
• تنظیم‌کننده‌های ولتاژ: BJT در مدارهای تنظیم ولتاژ برای ثابت نگه داشتن ولتاژ خروجی استفاده می‌شود.

مقایسه BJT با MOSFET

در انتخاب بین BJT و MOSFET، باید به عوامل مختلفی مانند سرعت مورد نیاز، توان مصرفی، ولتاژ کاری و دمای محیط توجه کرد.

تعدادی نمونه از ترانزیستورهای BJT

ترانزیستورهای عمومی‌منظوره:

• BC547, BC548, BC549: این ترانزیستورهای NPN کوچک‌جثه، عمومی‌منظوره و کم‌توان هستند و در مدارهای تقویت‌کننده کوچک، سوئیچینگ و منطقی استفاده می‌شوند.
• 2N3904, 2N3906: این ترانزیستورها نیز عمومی‌منظوره هستند و به ترتیب NPN و PNP هستند. آن‌ها در بسیاری از مدارهای الکترونیکی ساده و کاربردی مورد استفاده قرار می‌گیرند.
• TIP31, TIP32: این ترانزیستورها قدرت متوسطی دارند و برای کاربردهایی مانند درایو موتورهای کوچک، منابع تغذیه سوئیچینگ و تقویت‌کننده‌های توان پایین مناسب هستند.

ترانزیستورهای قدرت:

• TIP3055, TIP3056: این ترانزیستورهای NPN و PNP قدرتمند هستند و برای کاربردهایی مانند درایو موتورهای بزرگ، منابع تغذیه سوئیچینگ با توان بالا و تقویت‌کننده‌های صوتی استفاده می‌شوند.
• BD249C, BD250C: این ترانزیستورها نیز قدرت متوسطی دارند و در کاربردهای مشابه TIP31 و TIP32 استفاده می‌شوند.

ترانزیستورهای فرکانس بالا:

• 2N2222, 2N2907: این ترانزیستورها برای کاربردهایی با فرکانس بالا مانند تقویت‌کننده‌های RF و مدارهای نوسان‌ساز استفاده می‌شود.

چگونه شماره پارت ترانزیستور مناسب را انتخاب کنیم؟

برای انتخاب شماره پارت مناسب، باید به مشخصات فنی ترانزیستور توجه کنید. این مشخصات شامل موارد زیر می‌شود:

• ولتاژ شکست کلکتور-امیتر (VCEO): حداکثر ولتاژی که ترانزیستور می‌تواند تحمل کند.
• جریان کلکتور ماکزیمم (ICmax): حداکثر جریان قابل عبور از کلکتور.
• توان اتلاف ماکزیمم (PD): حداکثر توانی که ترانزیستور می‌تواند بدون آسیب دیدن اتلاف کند.
• فرکانس گذرا (Ft): نشان‌دهنده سرعت سوئیچینگ ترانزیستور است.
• بسته‌بندی: نوع بسته‌بندی ترانزیستور (TO-92, TO-220, …)

توصیه می‌شود قبل از خرید ترانزیستور، دیتاشیت آن را مطالعه کنید تا اطمینان حاصل کنید که ترانزیستور انتخابی برای کاربرد شما مناسب است.

نکات مهم:

• دیتاشیت: همیشه دیتاشیت ترانزیستور را مطالعه کنید تا مشخصات فنی کامل آن را به دست آورید.
• کاتالوگ‌های سازندگان: برای پیدا کردن ترانزیستور مناسب، به کاتالوگ‌های سازندگان مختلف مانند STMicroelectronics، ON Semiconductor و Texas Instruments مراجعه کنید.
• فروشگاه‌های الکترونیکی: در فروشگاه‌های الکترونیکی آنلاین و آفلاین می‌توانید لیست کاملی از ترانزیستورهای موجود را مشاهده کنید.
• مشاوره با متخصصین: در صورت نیاز، می‌توانید از متخصصین الکترونیک برای انتخاب ترانزیستور مناسب کمک بگیرید.

2. ترانزیستورهای اثر میدانی (Field Effect Transistor – FET)

• ساختار: بر اساس کنترل جریان توسط یک میدان الکتریکی عمل می‌کنند.
• انواع: JFET (Junction FET) و MOSFET (Metal Oxide Semiconductor FET)
• کاربرد: در تقویت‌کننده‌های با امپدانس ورودی بالا، سوئیچ‌های با سرعت بالا، مدارهای مجتمع و … استفاده می‌شوند.

2.1. JFET (Junction Field Effect Transistor)

• ساختار: دارای یک اتصال PN بین گیت و کانال است.
• انواع: N-Channel و P-Channel
• کاربرد: در تقویت‌کننده‌های RF، مدارهای منطقی و … استفاده می‌شوند.

[تصویر یک ترانزیستور JFET و نماد آن]

2.2. MOSFET (Metal Oxide Semiconductor Field Effect Transistor)

• ساختار: دارای یک لایه اکسید بین گیت و کانال است.
• انواع: NMOS، PMOS، CMOS
• کاربرد: در مدارهای مجتمع، میکروکنترلرها، حافظه‌ها و … استفاده می‌شوند.

[تصویر یک ترانزیستور MOSFET و نماد آن]

ترانزیستورهای FET: کنترلی دقیق بر جریان الکتریکی

ترانزیستورهای اثر میدانی (Field Effect Transistor) یا به اختصار FET، نوع دیگری از ترانزیستورها هستند که در مدارهای الکترونیکی کاربرد بسیار گسترده‌ای دارند. برخلاف ترانزیستورهای دو قطبی (BJT) که جریان آن‌ها توسط حامل‌های بار اکثریت و اقلیت کنترل می‌شود، در FET ها جریان توسط یک میدان الکتریکی کنترل می‌شود.

ساختار و عملکرد FET

• ساختار: FET ها معمولاً از سه قسمت اصلی تشکیل شده‌اند:
  • گیت (Gate): این قسمت نقش کنترل‌کننده جریان را دارد و با اعمال ولتاژ به آن، یک میدان الکتریکی ایجاد می‌شود.
  • درین (Drain): مشابه کلکتور در BJT، نقطه‌ای است که جریان از آن خارج می‌شود.
  • سورس (Source): مشابه امیتر در BJT، نقطه‌ای است که جریان از آن وارد می‌شود.
• عملکرد: با تغییر ولتاژ گیت، شدت میدان الکتریکی تغییر کرده و در نتیجه، عرض کانالی که حامل‌های بار از آن عبور می‌کنند، تغییر می‌کند. این تغییر در عرض کانال، باعث تغییر در مقاومت کانال و در نتیجه تغییر در جریان درین می‌شود.

انواع ترانزیستور FET

• JFET (Junction Field Effect Transistor): در این نوع FET، یک پیوند PN بین گیت و کانال وجود دارد.
• MOSFET (Metal Oxide Semiconductor Field Effect Transistor): در این نوع FET، یک لایه اکسید بین گیت و کانال وجود دارد. MOSFET ها به دلیل ساختار ساده‌تر، سرعت بالاتر و مصرف انرژی کمتر، بیشتر مورد استفاده قرار می‌گیرند.

مزایای ترانزیستور FET

• امپدانس ورودی بالا: FET ها نسبت به BJT ها، امپدانس ورودی بسیار بالاتری دارند که باعث می‌شود کمتر تحت تأثیر سیگنال‌های ورودی قرار بگیرند.
• سرعت سوئیچینگ بالا: MOSFET ها به دلیل ساختار ساده‌تر، سرعت سوئیچینگ بسیار بالایی دارند.
• مصرف انرژی کم: FET ها در حالت قطع، جریان بسیار کمی مصرف می‌کنند.
• حساسیت کمتر به دما: FET ها نسبت به BJT ها، حساسیت کمتری به تغییرات دما دارند.

کاربردهای ترانزیستور FET

• تقویت‌کننده‌ها: FET ها در تقویت‌کننده‌های با امپدانس ورودی بالا، مانند تقویت‌کننده‌های عملیاتی، استفاده می‌شوند.
• سوئیچ‌ها: FET ها به عنوان سوئیچ در مدارهای دیجیتال و آنالوگ استفاده می‌شوند.
• مدارهای مجتمع: MOSFET ها به دلیل اندازه کوچک و مصرف انرژی کم، در ساخت مدارهای مجتمع بسیار مورد استفاده قرار می‌گیرند.
• ترانزیستورهای قدرت: FET های قدرت در کاربردهایی مانند درایو موتورها و منابع تغذیه سوئیچینگ استفاده می‌شوند.

مقایسه تانزیستورهای BJT و FET

در انتخاب بین BJT و FET، باید به عوامل مختلفی مانند سرعت مورد نیاز، امپدانس ورودی، توان مصرفی و ولتاژ کاری توجه کرد.

علاوه بر BJT و FET، انواع دیگری از ترانزیستورها نیز وجود دارند که برای کاربردهای خاص طراحی شده‌اند، مانند:

• ترانزیستورهای دوقطبی با گیت عایق (IGBT): ترکیبی از BJT و MOSFET هستند و در کاربردهای قدرت بالا مانند درایو موتورها استفاده می‌شوند.
• ترانزیستورهای اثر میدانی با دروازه عایق (MOSFET با دروازه عایق): برای کاربردهای با ولتاژ بالا و جریان بالا مناسب هستند.
• ترانزیستورهای بی‌پولار با اتصال عایق (UBT): ترکیبی از BJT و FET هستند و در کاربردهای با فرکانس بالا استفاده می‌شوند.

شماره پارت‌های رایج ترانزیستور FET

ترانزیستورهای FET (Field Effect Transistor) یا ترانزیستورهای اثر میدانی، یکی از مهم‌ترین قطعات الکترونیکی هستند که در مدارهای مختلفی از جمله تقویت‌کننده‌ها، سوئیچ‌ها و مدارهای منطقی استفاده می‌شوند. انتخاب شماره پارت مناسب برای ترانزیستور FET بستگی به مشخصات فنی مورد نیاز برای کاربرد شما دارد.

عوامل موثر در انتخاب شماره پارت FET:

• نوع کانال: N-Channel یا P-Channel
• ولتاژ شکست Drain-Source (Vds): حداکثر ولتاژی که ترانزیستور می‌تواند تحمل کند.
• جریان Drain ماکزیمم (Id): حداکثر جریانی که ترانزیستور می‌تواند عبور دهد.
• مقاومت در حالت روشن (Rds(on)): مقاومت بین Drain و Source هنگامی که ترانزیستور روشن است.
• بسته‌بندی: نوع بسته‌بندی ترانزیستور (TO-92، TO-220، …)
• فرکانس گذرا (Ft): نشان‌دهنده سرعت سوئیچینگ ترانزیستور است.

نمونه‌هایی از شماره پارت‌های رایج ترانزیستور FET:

• سری IRF520: این سری از ترانزیستورهای MOSFET N-Channel، برای کاربردهای عمومی و قدرت متوسط مناسب هستند و در مدارهای مختلفی مانند درایو موتورها، منابع تغذیه سوئیچینگ و تقویت‌کننده‌ها استفاده می‌شوند.
  • مثال: IRF520N, IRF520PB
• سری 2N7000: این ترانزیستورهای MOSFET N-Channel، کوچک‌جثه و کم‌توان هستند و در مدارهای الکترونیکی ساده و کاربردی مورد استفاده قرار می‌گیرند.
  • مثال: 2N7000
• سری IRFZ44N: این ترانزیستورهای MOSFET N-Channel، برای کاربردهای با جریان بالا و ولتاژ متوسط مناسب هستند و در درایو موتورهای صنعتی استفاده می‌شوند.
  • مثال: IRFZ44N
• سری BSP66: این سری از ترانزیستورهای MOSFET P-Channel، برای کاربردهای سوئیچینگ و محافظت از مدار استفاده می‌شوند.
  • مثال: BSP66

نکات مهم در انتخاب شماره پارت FET:

• دیتاشیت: همیشه دیتاشیت ترانزیستور را مطالعه کنید تا مشخصات فنی کامل آن را به دست آورید.
• کاتالوگ‌های سازندگان: برای پیدا کردن ترانزیستور مناسب، به کاتالوگ‌های سازندگان مختلف مانند Infineon، ON Semiconductor و Texas Instruments مراجعه کنید.
• فروشگاه‌های الکترونیکی: در فروشگاه‌های الکترونیکی آنلاین و آفلاین می‌توانید لیست کاملی از ترانزیستورهای موجود را مشاهده کنید.
• مشاوره با متخصصین: در صورت نیاز، می‌توانید از متخصصین الکترونیک برای انتخاب ترانزیستور مناسب کمک بگیرید.

چگونه شماره پارت مناسب را پیدا کنیم؟

1. تعیین مشخصات مورد نیاز: ابتدا مشخصات فنی ترانزیستوری که نیاز دارید را مشخص کنید (نوع کانال، ولتاژ، جریان، مقاومت در حالت روشن، بسته‌بندی).
2. جستجو در کاتالوگ‌ها: با استفاده از مشخصات فنی، در کاتالوگ‌های سازندگان مختلف جستجو کنید.
3. مقایسه ترانزیستورها: چندین ترانزیستور با مشخصات نزدیک به هم را انتخاب کرده و دیتاشیت‌های آن‌ها را با دقت مقایسه کنید.
4. انتخاب ترانزیستور مناسب: بر اساس نیازهای پروژه، ترانزیستوری را انتخاب کنید که بهترین تطابق را با مشخصات مورد نظر شما داشته باشد.

مثال:

اگر به یک ترانزیستور MOSFET N-Channel برای سوئیچ کردن یک موتور DC با ولتاژ 12 ولت و جریان 5 آمپر نیاز دارید، می‌توانید ترانزیستورهای مانند IRF520N یا 2N7000 را بررسی کنید.

ترانزیستور IGBT

IGBT مخفف Insulated Gate Bipolar Transistor به معنای ترانزیستور دو قطبی با گیت عایق‌شده است. این ترانزیستور قدرتمند و پرکاربرد، ترکیبی هوشمندانه از بهترین ویژگی‌های دو نوع ترانزیستور دیگر یعنی MOSFET و BJT است.

ساختار و عملکرد IGBT

• ترکیبی از دو جهان: IGBT در واقع یک ماسفت کانال N است که به یک ترانزیستور دو قطبی PNP متصل شده است. این ترکیب منجر به ایجاد یک ساختار بسیار کارآمد و قدرتمند می‌شود.
• کنترل با ولتاژ، عملکرد مانند BJT: همانند ماسفت، IGBT با اعمال ولتاژ روی گیت کنترل می‌شود. اما هنگامی که هدایت شود، مانند یک BJT عمل می‌کند و جریان بالایی را از خود عبور می‌دهد.
• مزایای IGBT:
  • سوئیچینگ سریع: IGBT‌ها توانایی سوئیچینگ بسیار سریع بین حالت روشن و خاموش را دارند.
  • تلفات کم: این ترانزیستورها تلفات توان کمی دارند و بازده انرژی بالایی ارائه می‌دهند.
  • ولتاژ و جریان بالا: IGBT‌ها قادر به تحمل ولتاژها و جریان‌های بسیار بالایی هستند.
  • کنترل آسان: کنترل IGBT‌ها بسیار ساده است و نیازی به درایورهای پیچیده ندارند.

کاربردهای IGBT

IGBT‌ها به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از کاربردهای الکترونیکی قدرت استفاده می‌شوند، از جمله:

• درایو موتورهای الکتریکی: در خودروهای برقی، قطارها، آسانسورها و …
• اینورترها: برای تبدیل جریان مستقیم به متناوب و بالعکس
• منابع تغذیه سوئیچینگ: در کامپیوترها، تلویزیون‌ها و …
• جوشکاری: در دستگاه‌های جوشکاری قوس الکتریکی
• سیستم‌های تهویه مطبوع: در کمپرسورهای اینورتر
• تجهیزات پزشکی: در دستگاه‌های اولتراسوند و لیزر
• سیستم‌های خورشیدی: در اینورترهای خورشیدی

مزایای استفاده از IGBT نسبت به سایر ترانزیستورها

• سرعت سوئیچینگ بالاتر: نسبت به ترانزیستورهای دو قطبی
• تلفات توان کمتر: نسبت به ترانزیستورهای دو قطبی
• کنترل آسان‌تر: نسبت به ترانزیستورهای دو قطبی
• قابلیت تحمل ولتاژ و جریان بالاتر: نسبت به ماسفت‌های قدرت

چالش‌ها و محدودیت‌ها

• هزینه: IGBT‌ها معمولاً نسبت به سایر ترانزیستورها گران‌تر هستند.
• دمای کاری: دمای کاری IGBT‌ها محدود است و در دماهای بالا ممکن است عملکرد آن‌ها افت کند.

آینده IGBT

با پیشرفت تکنولوژی، انتظار می‌رود که IGBT‌ها کوچکتر، سریع‌تر و کارآمدتر شوند. همچنین، کاربردهای جدیدی برای این ترانزیستورها در صنایع مختلف کشف خواهد شد.

شماره پارت‌های رایج ترانزیستور IGBT

شماره پارت یک ترانزیستور IGBT، کد منحصر به فردی است که توسط سازنده برای شناسایی آن ترانزیستور استفاده می‌شود. انتخاب شماره پارت مناسب، برای کاربرد مورد نظر، بسیار مهم است زیرا مشخصات فنی و عملکردی ترانزیستور را تعیین می‌کند.

عوامل موثر در انتخاب شماره پارت IGBT:

• ولتاژ کلکتور-امیتر (VCEO): حداکثر ولتاژی که ترانزیستور می‌تواند تحمل کند.
• جریان کلکتور ماکزیمم (ICmax): حداکثر جریانی که ترانزیستور می‌تواند عبور دهد.
• توان اتلاف ماکزیمم (PD): حداکثر توانی که ترانزیستور می‌تواند بدون آسیب دیدن اتلاف کند.
• فرکانس سوئیچینگ (Switching Frequency): سرعت سوئیچینگ ترانزیستور بین حالت روشن و خاموش.
• بسته‌بندی (Package): نوع بسته‌بندی ترانزیستور (TO-220، TO-247، …)

نمونه‌هایی از شماره پارت‌های رایج IGBT:

• سری IRFP460: این سری از ترانزیستورهای IGBT، برای کاربردهای قدرت متوسط تا بالا مناسب هستند و در صنایع مختلفی مانند درایو موتورها، اینورترها و منابع تغذیه سوئیچینگ استفاده می‌شوند.
  • مثال: IRFP460N، IRFP460CPBF
• سری IRG4: این سری از ترانزیستورهای IGBT، برای کاربردهای با جریان بالا و ولتاژ متوسط مناسب هستند و در درایو موتورهای صنعتی و سیستم‌های تهویه مطبوع استفاده می‌شوند.
  • مثال: IRG4PC50U
• سری FF: این سری از ترانزیستورهای IGBT، برای کاربردهای با فرکانس بالا مناسب هستند و در اینورترهای خورشیدی و سیستم‌های UPS استفاده می‌شوند.
  • مثال: FF300R12KE3

نکات مهم در انتخاب شماره پارت IGBT:

• دیتاشیت: همیشه دیتاشیت ترانزیستور را مطالعه کنید تا مشخصات فنی کامل آن را به دست آورید.
• کاتالوگ‌های سازندگان: برای پیدا کردن ترانزیستور مناسب، به کاتالوگ‌های سازندگان مختلف مانند Infineon، ON Semiconductor و Mitsubishi Electric مراجعه کنید.
• فروشگاه‌های الکترونیکی: در فروشگاه‌های الکترونیکی آنلاین و آفلاین می‌توانید لیست کاملی از ترانزیستورهای موجود را مشاهده کنید.
• مشاوره با متخصصین: در صورت نیاز، می‌توانید از متخصصین الکترونیک برای انتخاب ترانزیستور مناسب کمک بگیرید.

چگونه شماره پارت مناسب را پیدا کنیم؟

1. تعیین مشخصات مورد نیاز: ابتدا مشخصات فنی ترانزیستوری که نیاز دارید را مشخص کنید (ولتاژ، جریان، توان، فرکانس، بسته‌بندی).
2. جستجو در کاتالوگ‌ها: با استفاده از مشخصات فنی، در کاتالوگ‌های سازندگان مختلف جستجو کنید.
3. مقایسه ترانزیستورها: چندین ترانزیستور با مشخصات نزدیک به هم را انتخاب کرده و دیتاشیت‌های آن‌ها را با دقت مقایسه کنید.
4. انتخاب ترانزیستور مناسب: بر اساس نیازهای پروژه، ترانزیستوری را انتخاب کنید که بهترین تطابق را با مشخصات مورد نظر شما داشته باشد.

مثال:

اگر به یک ترانزیستور IGBT برای درایو یک موتور DC با ولتاژ 400 ولت و جریان 50 آمپر نیاز دارید، می‌توانید ترانزیستورهایی مانند IRFP460N یا IRG4PC50U را بررسی کنید.

توجه: انتخاب نهایی شماره پارت، به عوامل دیگری مانند هزینه، در دسترس بودن، و سایر محدودیت‌های طراحی نیز بستگی دارد.

نحوه کار ترانزیستور: بایاس، ناحیه‌های کاری و کاربردها

ترانزیستورها قطعات الکترونیکی بسیار مهمی هستند که به عنوان سوئیچ و تقویت‌کننده عمل می‌کنند. برای درک بهتر نحوه کار ترانزیستور، باید با مفاهیمی مانند بایاس، ناحیه‌های کاری و کاربردهای مختلف آن آشنا شویم.

بایاس ترانزیستور

بایاس به معنای اعمال ولتاژ مناسب به پایانه‌های ترانزیستور برای قرار دادن آن در حالت کاری مشخص است. بایاس ترانزیستور به دو صورت مستقیم و معکوس انجام می‌شود.

• بایاس مستقیم: در این حالت، پیوند PN بین امیتر و بیس به صورت مستقیم بایاس می‌شود. این باعث می‌شود جریان قابل توجهی از امیتر به کلکتور جریان یابد.
• بایاس معکوس: در این حالت، پیوند PN بین بیس و کلکتور به صورت معکوس بایاس می‌شود. در این حالت، جریان بسیار کمی از کلکتور به بیس جریان می‌یابد.

ناحیه‌های کاری ترانزیستور

ترانزیستور سه ناحیه کاری اصلی دارد:

• ناحیه قطع: در این ناحیه، ترانزیستور مانند یک سوئیچ باز عمل می‌کند و جریان بسیار کمی از کلکتور عبور می‌کند.
• ناحیه فعال: در این ناحیه، ترانزیستور به عنوان تقویت‌کننده عمل می‌کند و تغییرات کوچکی در جریان بیس باعث تغییرات بزرگی در جریان کلکتور می‌شود.
• ناحیه اشباع: در این ناحیه، ترانزیستور مانند یک سوئیچ بسته عمل می‌کند و جریان کلکتور به حداکثر مقدار خود می‌رسد.

کاربردهای ترانزیستور

ترانزیستورها در طیف گسترده‌ای از دستگاه‌های الکترونیکی استفاده می‌شوند، از جمله:

• تقویت‌کننده‌ها: ترانزیستورها سیگنال‌های ضعیف را تقویت کرده و امکان شنیدن صدا از بلندگوها، تماشای تصاویر روی تلویزیون و … را فراهم می‌کنند.
• سوئیچ‌ها: ترانزیستورها به عنوان سوئیچ عمل کرده و می‌توانند جریان را قطع و وصل کنند. این ویژگی در مدارهای دیجیتال بسیار کاربرد دارد.
• مدارهای منطقی: ترانزیستورها در ساخت مدارهای منطقی که اساس کامپیوترها هستند، به کار می‌روند.
• مدارات نوسان‌ساز: ترانزیستورها در تولید سیگنال‌های متناوب مانند سیگنال‌های ساعت در کامپیوترها استفاده می‌شوند.
• تنظیم‌کننده‌های ولتاژ: ترانزیستورها در مدارهای تنظیم ولتاژ به کار رفته و ولتاژ خروجی یک منبع تغذیه را ثابت نگه می‌دارند.
• تقویت‌کننده‌های عملیاتی: ترانزیستورها در ساخت تقویت‌کننده‌های عملیاتی که در بسیاری از مدارهای الکترونیکی کاربرد دارند، استفاده می‌شوند.

نکات مهم

• بایاس ترانزیستور بسیار مهم است و اگر به درستی انجام نشود، ترانزیستور به درستی کار نخواهد کرد.
• انتخاب نوع ترانزیستور به کاربرد مورد نظر بستگی دارد.
• ترانزیستورها قطعات بسیار کوچک و حساس هستند و باید با دقت با آن‌ها برخورد شود.

مدارهای ساده با ترانزیستور: تقویت‌کننده، سوئیچ، نوسان‌ساز و …

ترانزیستورها به عنوان قلب تپنده‌ی بسیاری از مدارهای الکترونیکی، نقش بسیار مهمی ایفا می‌کنند. با استفاده از ترانزیستورها می‌توان مدارهای ساده و کاربردی بسیاری را طراحی و پیاده‌سازی کرد. در ادامه به برخی از رایج‌ترین مدارهای ساده با ترانزیستور خواهیم پرداخت:

1. تقویت‌کننده با ترانزیستور

یکی از کاربردهای اصلی ترانزیستور، تقویت سیگنال‌های ضعیف است. یک تقویت‌کننده ساده با ترانزیستور NPN می‌تواند به صورت زیر پیاده‌سازی شود:

[تصویر مدار تقویت‌کننده ساده با ترانزیستور NPN]

در این مدار، سیگنال ورودی به پایه‌ی بیس اعمال می‌شود و خروجی از روی مقاومت کلکتور گرفته می‌شود. ترانزیستور، تغییرات کوچک در جریان بیس را به تغییرات بزرگ در جریان کلکتور تبدیل کرده و در نتیجه سیگنال ورودی تقویت می‌شود.

2. سوئیچ با ترانزیستور

ترانزیستورها می‌توانند به عنوان سوئیچ‌های الکترونیکی عمل کنند. در حالت اشباع، ترانزیستور مانند یک کلید بسته عمل کرده و جریان را از خود عبور می‌دهد. در حالت قطع، ترانزیستور مانند یک کلید باز عمل کرده و جریان را قطع می‌کند.

در این مدار، با تغییر ولتاژ پایه، ترانزیستور بین حالت اشباع و قطع سوئیچ می‌شود و در نتیجه بار متصل به کلکتور روشن و خاموش می‌شود.

3. نوسان‌ساز با ترانزیستور

نوسان‌سازها مدارهایی هستند که سیگنال‌های متناوب با فرکانس مشخص تولید می‌کنند. یکی از ساده‌ترین نوسان‌سازها، نوسان‌ساز کولپیتس است که با استفاده از ترانزیستور، خازن و سلف ساخته می‌شود.

[تصویر مدار نوسان‌ساز کولپیتس با ترانزیستور]

فرکانس نوسان این مدار به مقدار خازن‌ها و سلف بستگی دارد.

4. دنبال‌کننده ولتاژ با ترانزیستور

دنبال‌کننده ولتاژ مداری است که ولتاژ خروجی آن تقریباً برابر با ولتاژ ورودی است، اما توان خروجی آن بسیار بیشتر از توان ورودی است. این مدار برای تطبیق امپدانس استفاده می‌شود.

[تصویر مدار دنبال‌کننده ولتاژ با ترانزیستور]

5. مدار آلارم ساده با ترانزیستور

با استفاده از ترانزیستور می‌توان یک مدار آلارم ساده ساخت. به عنوان مثال، می‌توان یک مدار طراحی کرد که وقتی دمای محیط از حد معینی بیشتر شد، یک آژیر را به صدا درآورد.

[تصویر مدار آلارم ساده با ترانزیستور]

کاربردهای دیگر ترانزیستورها

علاوه بر مدارهای ذکر شده، ترانزیستورها در بسیاری از مدارهای الکترونیکی دیگر مانند موارد زیر استفاده می‌شوند:

• تقویت‌کننده‌های عملیاتی
• فلیپ فلاپ‌ها
• تایمرها
• مدارهای منطقی
• و …

نکات مهم در طراحی مدار با ترانزیستور

• انتخاب ترانزیستور مناسب: انتخاب ترانزیستور مناسب برای هر مدار به پارامترهایی مانند ولتاژ، جریان، توان، فرکانس کاری و … بستگی دارد.
• بایاس مناسب: بایاس ترانزیستور نقش بسیار مهمی در عملکرد مدار دارد. بایاس نامناسب می‌تواند باعث آسیب دیدن ترانزیستور یا عملکرد نادرست مدار شود.
• محاسبات دقیق: برای طراحی یک مدار دقیق، باید محاسبات لازم برای تعیین مقادیر مقاومت‌ها، خازن‌ها و سایر اجزای مدار انجام شود.
• توجه به پایداری مدار: مدارهای الکترونیکی باید پایدار باشند تا بتوانند به درستی کار کنند. عوامل مختلفی مانند تغییرات دما، ولتاژ تغذیه و … می‌توانند بر پایداری مدار تأثیر بگذارند.

برای طراحی و پیاده‌سازی مدارهای الکترونیکی با ترانزیستور، داشتن دانش کافی در زمینه الکترونیک و استفاده از نرم‌افزارهای شبیه‌سازی مدار بسیار مفید است.

فرم درخواست تعمیر

از صفحات دیگر خدمات ما بازدید نمایید:

• تعمیر تلویزیون در شهرک اکباتان
• تعمیر پنل تلویزیون
• تعمیر اسپیکر
• تعمیر لپ تاپ
• تعمیر مانیتور
• تعمیر آداپتور
• تعمیر ماکروفر
• تعمیر جاروبرقی
