مقدمه قطعات الکترونیکی
قطعات الکترونیکی، آجرهای اساسی تشکیل‌دهنده هر دستگاه الکترونیکی از ساده‌ترین تا پیچیده‌ترین ها هستند. این قطعات کوچک، وظایف مختلفی را در مدارهای الکترونیکی بر عهده دارند و با تعامل با یکدیگر، عملکرد دستگاه را شکل می‌دهند. در این مقاله، به معرفی و آموزش انواع قطعات الکترونیکی، عملکرد و کاربردهای آنها می‌پردازیم. به بیان ساده و فصیح با قطعات الکترونیک و کاربرد آنها آشنا خواهید شد.

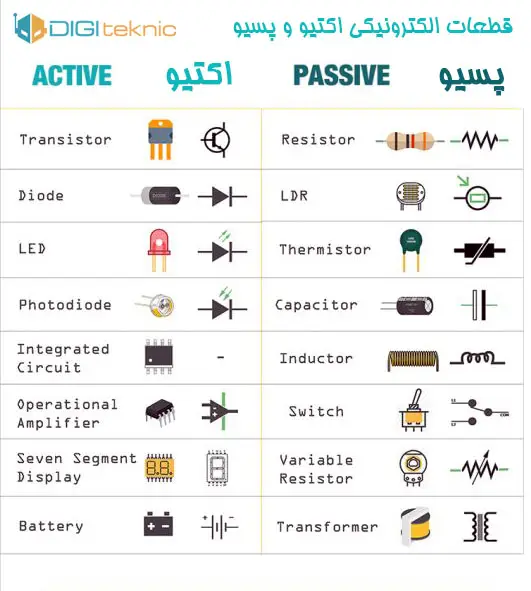

انواع قطعات الکترونیکی
قطعات الکترونیکی به طور کلی به دو دسته تقسیم می‌شوند:
- قطعات پسیو (Passive): این قطعات انرژی را ذخیره نمی‌کنند و تنها می‌توانند آن را تغییر دهند. از جمله قطعات پسیو می‌توان به مقاومت‌ها، خازن‌ها، سلف‌ها و ترانسفورماتورها اشاره کرد.
- قطعات فعال (Active): این قطعات می‌توانند سیگنال‌های الکتریکی را تقویت یا کنترل کنند. ترانزیستورها، دیودها، مدارهای مجتمع (IC) و اپ‌آمپ‌ها از جمله قطعات فعال هستند.
معرفی برخی از مهمترین قطعات الکترونیکی
- مقاومت (Resistor): مقاومت، جریان الکتریکی را در مدار محدود می‌کند و به عنوان یک عنصر محدودکننده ولتاژ نیز عمل می‌کند.
- خازن (Capacitor): خازن، انرژی الکتریکی را در میدان الکتریکی خود ذخیره می‌کند و در مدارهای فیلتر، زمان‌بندی و تغذیه کاربرد دارد.
- سلف (Inductor): سلف، انرژی الکتریکی را در میدان مغناطیسی خود ذخیره می‌کند و در مدارهای تشدید و فیلتر کاربرد دارد.
- دیود (Diode): دیود، اجازه عبور جریان الکتریکی را تنها در یک جهت می‌دهد و در مدارهای یکسو کننده و محافظت از مدار استفاده می‌شود.
- ترانزیستور (Transistor): ترانزیستور، یک سوئیچ الکترونیکی است که می‌تواند جریان الکتریکی را تقویت یا کنترل کند و در تقویت‌کننده‌ها، اسیلاتورها و مدارهای منطقی کاربرد دارد.
- مدار مجتمع (Integrated Circuit): مدار مجتمع، شامل تعداد زیادی ترانزیستور، دیود و سایر قطعات در یک تراشه کوچک است و در تقریباً تمام دستگاه‌های الکترونیکی مدرن استفاده می‌شود.
کاربردهای قطعات الکترونیکی
قطعات الکترونیکی در طیف گسترده‌ای از دستگاه‌ها و صنایع کاربرد دارند، از جمله:
- صنعت کامپیوتر: پردازنده‌ها، حافظه‌ها، کارت‌های گرافیک و سایر اجزای کامپیوتر از هزاران قطعه الکترونیکی تشکیل شده‌اند.
- صنعت ارتباطات: تلفن‌های همراه، مودم‌ها، روترها و شبکه‌های بی‌سیم از قطعات الکترونیکی برای انتقال داده‌ها استفاده می‌کنند.
- صنعت خودرو: سیستم‌های الکترونیکی خودرو، از جمله سیستم‌های ترمز ABS، کیسه‌های هوا و سیستم‌های ناوبری، از قطعات الکترونیکی بهره می‌برند.
- صنعت پزشکی: تجهیزات پزشکی مانند دستگاه‌های تصویربرداری، دستگاه‌های ضربان‌ساز و تجهیزات آزمایشگاهی از قطعات الکترونیکی پیشرفته استفاده می‌کنند.
- صنعت مصرفی: لوازم خانگی، تلویزیون‌ها، دوربین‌های دیجیتال و سایر دستگاه‌های الکترونیکی مصرفی، همگی از قطعات الکترونیکی تشکیل شده‌اند.
قطعات الکترونیک نقش بسیار مهمی در زندگی روزمره ما ایفا می‌کنند. با درک عملکرد و کاربرد قطعات الکترونیک، می‌توانیم بهتر از دستگاه‌های الکترونیکی خود استفاده کنیم و حتی به ساخت مدارهای ساده الکترونیکی بپردازیم.
طبقه‌بندی قطعات
- قطعات فعال و پسیو: علاوه بر تقسیم‌بندی کلی، به زیرمجموعه‌های هر دسته و تفاوت‌های اصلی آنها بپردازید.
- قطعات آنالوگ و دیجیتال: توضیح دهید که چگونه این دو نوع قطعه در مدارهای مختلف استفاده می‌شوند و چه تفاوت‌هایی دارند.
- قطعات گسسته و مجتمع: به تفاوت بین قطعات منفرد (مانند مقاومت‌ها و خازن‌ها) و مدارهای مجتمع (ICها) اشاره کنید.
آینده قطعات الکترونیک:
- تکنولوژی‌های نوظهور: به فناوری‌های جدیدی مانند نانو الکترونیک، بیو الکترونیک و رایانش کوانتومی اشاره کنید و تأثیر آنها بر آینده قطعات الکترونیکی را بررسی کنید.
- چالش‌ها و فرصت‌ها: به چالش‌هایی مانند کوچک‌سازی بیشتر قطعات، مصرف انرژی کمتر و مسائل زیست محیطی بپردازید و فرصت‌های جدیدی که این چالش‌ها ایجاد می‌کنند را معرفی کنید.

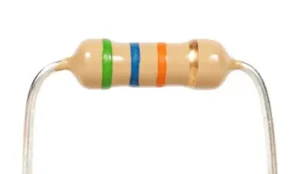

مقاومت
مقاومت چیست؟
مقاومت الکتریکی، همانطور که از نامش پیداست، به مخالفتی گفته می‌شود که یک ماده در برابر عبور جریان الکتریکی از خود نشان می‌دهد. هر ماده‌ای، از فلزات گرفته تا عایق‌ها، تا حدی به جریان الکتریکی مقاومت نشان می‌دهد. اما در الکترونیک، مقاومت معمولاً به یک قطعه الکترونیکی گفته می‌شود که به طور خاص برای ایجاد این مقاومت در مدار طراحی شده است.
واحد اندازه‌گیری مقاومت
واحد اندازه‌گیری مقاومت اهم (Ω) است. یک اهم، مقاومتی است که هنگامی که یک ولتاژ یک ولتی بر روی آن اعمال شود، یک آمپر جریان از آن عبور می‌کند.
قانون اهم
رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) در یک مدار الکتریکی توسط قانون اهم بیان می‌شود:
V = I * R
به عبارت دیگر، ولتاژ اعمال شده بر روی یک مقاومت برابر است با حاصل ضرب جریان عبوری از آن در مقدار مقاومت.
چرا به مقاومت نیاز داریم؟
- محدود کردن جریان: مقاومت‌ها برای محدود کردن جریان در مدار استفاده می‌شوند و از آسیب دیدن سایر قطعات جلوگیری می‌کنند.
- تقسیم ولتاژ: مقاومت‌ها می‌توانند ولتاژ را در یک مدار تقسیم کنند.
- ایجاد تاخیر زمانی: در ترکیب با خازن‌ها، مقاومت‌ها می‌توانند تاخیر زمانی ایجاد کنند.
- تولید گرما: برخی از مقاومت‌ها برای تولید گرما استفاده می‌شوند، مانند مقاومت‌های حرارتی.
انواع مقاومت‌ها
مقاومت‌ها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج مقاومت‌ها عبارتند از:
- مقاومت‌های کربنی: متداول‌ترین نوع مقاومت هستند و از کربن ساخته شده‌اند.
- مقاومت‌های فلزی: از آلیاژهای فلزی ساخته شده‌اند و دارای دقت و پایداری بالایی هستند.
- مقاومت‌های متغیر: مقاومت آنها قابل تنظیم است و در مدارهای تنظیم و کنترل استفاده می‌شوند.
- مقاومت‌های وابسته به نور (LDR): مقاومت آنها با تغییر شدت نور تغییر می‌کند.
- مقاومت‌های وابسته به دما (NTC و PTC): مقاومت آنها با تغییر دما تغییر می‌کند.

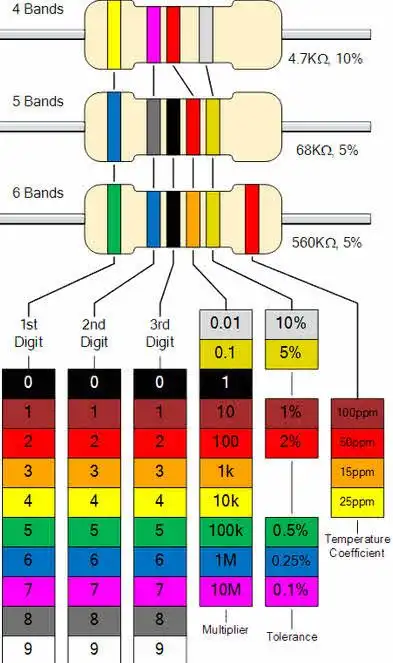

کد رنگی مقاومت‌ها
برای خواندن مقدار مقاومت‌ها از یک سیستم کدگذاری رنگی استفاده می‌شود. هر رنگ نشان‌دهنده یک عدد یا ضرب‌کننده است. با استفاده از یک نمودار کد رنگی می‌توانید مقدار مقاومت را به راحتی تعیین کنید.
کاربردهای مقاومت‌ها
مقاومت‌ها در طیف گسترده‌ای از مدارهای الکترونیکی کاربرد دارند، از جمله:
- تقویت‌کننده‌ها
- فیلترها
- مدارهای زمان‌بندی
- مدارهای منطقی
- سنسورها
نکات مهم در مورد مقاومت‌ها
- مقدار مقاومت: اندازه و مقدار ثابت مقاومت الکتریکی است
- توان مقاومت: هر مقاومتی دارای یک توان مجاز است که نشان می‌دهد حداکثر توانی که می‌تواند بدون آسیب دیدن تحمل کند.
- دقت مقاومت: مقاومت‌ها با دقت‌های مختلفی تولید می‌شوند. دقت یک مقاومت نشان می‌دهد که مقدار واقعی مقاومت تا چه حد به مقدار نامی آن نزدیک است.
- پایداری مقاومت: پایداری یک مقاومت نشان می‌دهد که مقدار مقاومت در برابر تغییرات دما، رطوبت و سایر عوامل محیطی چقدر ثابت می‌ماند.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
مقاومت‌ها یکی از مهمترین و پرکاربردترین قطعات الکترونیکی هستند. با درک عملکرد و انواع مختلف مقاومت‌ها، می‌توانید مدارهای الکترونیکی ساده و پیچیده‌تری را طراحی و پیاده‌سازی کنید.
خازن
خازن چیست؟
خازن یک قطعه الکترونیکی است که قادر به ذخیره انرژی الکتریکی است. به عبارت ساده‌تر، خازن مانند یک باتری کوچک عمل می‌کند اما با این تفاوت که انرژی را به صورت میدان الکتریکی ذخیره می‌کند. در اصطلاح به خازن انباره های الکتریکی نیز گفته می‌شود.
ساختار خازن
یک خازن از دو صفحه هادی تشکیل شده است که توسط یک ماده عایق (دی‌الکتریک) از هم جدا شده‌اند. این ماده عایق می‌تواند هوا، کاغذ، سرامیک، یا مواد دیگری باشد. هنگامی که ولتاژی به خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی به ترتیب روی صفحات مثبت و منفی جمع می‌شوند و یک میدان الکتریکی بین دو صفحه ایجاد می‌شود.
واحد اندازه‌گیری ظرفیت خازن
ظرفیت خازن با حرف C نشان داده می‌شود و واحد اندازه‌گیری آن فاراد (F) است. یک فاراد ظرفیت بسیار بزرگی است و در عمل از زیر واحدهای آن مانند میکروفاراد (μF) و پیکوفاراد (pF) و نانوفاراد (nF) استفاده می‌شود.
خازن چگونه کار می‌کند؟
هنگامی که یک ولتاژ به خازن اعمال می‌شود، الکترون‌ها از صفحه منفی به سمت باتری حرکت می‌کنند و الکترون‌های جدید از باتری به صفحه مثبت جریان می‌یابند. این فرایند تا زمانی ادامه می‌یابد که اختلاف پتانسیل بین دو صفحه برابر با ولتاژ منبع شود. در این حالت، خازن به طور کامل شارژ شده است.
هنگامی که منبع ولتاژ از خازن جدا شود، خازن بار خود را حفظ می‌کند و تا زمانی که مسیری برای تخلیه بار وجود نداشته باشد، ولتاژ بین صفحات ثابت می‌ماند.

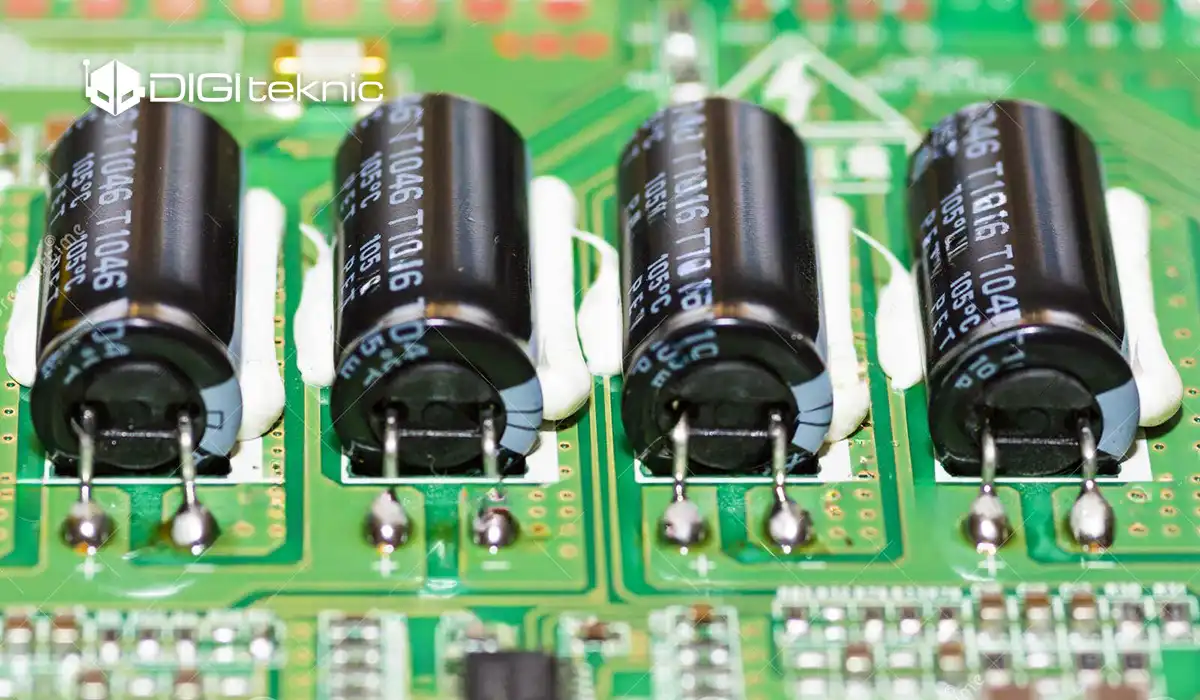

کاربردهای خازن‌ها
خازن‌ها در مدارهای الکترونیکی کاربردهای بسیار متنوعی دارند، از جمله:
- فیلتر کردن سیگنال‌ها: خازن‌ها می‌توانند فرکانس‌های مختلف را تفکیک کنند.
- صاف کردن ولتاژ: خازن‌ها می‌توانند نویز و تغییرات ناگهانی ولتاژ را کاهش دهند.
- ذخیره انرژی: خازن‌ها می‌توانند انرژی را برای مدت کوتاهی ذخیره کنند و در مواقع نیاز آن را آزاد کنند.
- ایجاد تاخیر زمانی: در ترکیب با مقاومت‌ها، خازن‌ها می‌توانند تاخیر زمانی ایجاد کنند.
- تشکیل مدارهای تشدید: خازن‌ها به همراه سلف‌ها می‌توانند مدارهای تشدید را تشکیل دهند که در فرستنده‌ها و گیرنده‌های رادیویی کاربرد دارند.
انواع خازن‌ها
خازن‌ها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج خازن‌ها عبارتند از:
- خازن‌های سرامیکی: کوچک، ارزان و در مدارهای با فرکانس بالا کاربرد دارند.
- خازن‌های الکترولیتی: ظرفیت بالایی دارند و در مدارهای تغذیه و فیلتر استفاده می‌شوند.
- خازن‌های فیلمی: پایداری و دقت بالایی دارند و در مدارهای دقیق استفاده می‌شوند.
- خازن‌های متغیر: ظرفیت آنها قابل تنظیم است و در مدارهای تنظیم و کنترل استفاده می‌شوند.
نکات مهم در مورد خازن‌ها
- ولتاژ کاری: هر خازنی دارای یک ولتاژ کاری مشخص است که نباید از آن تجاوز کرد.
- قطبیت: برخی از خازن‌ها قطبیت دارند و باید به درستی در مدار قرار گیرند.
- نشت جریان: خازن‌ها به مرور زمان مقداری از بار خود را از دست می‌دهند که به آن نشت جریان می‌گویند.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
خازن‌ها قطعات الکترونیکی بسیار مهمی هستند که در طیف گسترده‌ای از مدارهای الکترونیکی کاربرد دارند. با درک عملکرد و انواع مختلف خازن‌ها، می‌توانید مدارهای الکترونیکی پیچیده‌تری را طراحی و پیاده‌سازی کنید.

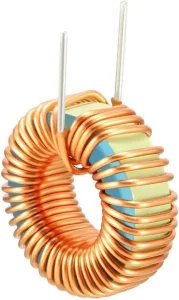

سلف
سلف چیست؟
سلف، یا القاگر، یک قطعه الکترونیکی پسیو است که از یک سیم رسانا تشکیل شده که به دور یک هسته پیچیده شده است. هنگامی که جریان الکتریکی از این سیم پیچ عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی انرژی را ذخیره می‌کند و در مقابل تغییرات جریان مقاومت می‌کند. به عبارت ساده‌تر، سلف تلاش می‌کند تا جریان را ثابت نگه دارد.
واحد اندازه‌گیری سلف
واحد اندازه‌گیری اندوکتانس سلف، هانری (H) است.
چگونه سلف کار می‌کند؟
هنگامی که جریان از یک سلف عبور می‌کند، یک میدان مغناطیسی در اطراف آن ایجاد می‌شود. اگر جریان افزایش یابد، میدان مغناطیسی نیز قوی‌تر می‌شود و این تغییر در میدان مغناطیسی باعث ایجاد یک ولتاژ القایی می‌شود که در جهت مخالف تغییرات جریان است. این ولتاژ القایی تلاش می‌کند تا از افزایش جریان جلوگیری کند. به همین ترتیب، اگر جریان کاهش یابد، میدان مغناطیسی ضعیف‌تر می‌شود و ولتاژ القایی در جهت حفظ جریان عمل می‌کند.
کاربردهای سلف
سلف‌ها در مدارهای الکترونیکی کاربردهای بسیار متنوعی دارند، از جمله:
- فیلتر کردن سیگنال‌ها: سلف‌ها می‌توانند فرکانس‌های بالا را عبور دهند و فرکانس‌های پایین را مسدود کنند.
- ایجاد تاخیر زمانی: در ترکیب با خازن‌ها، سلف‌ها می‌توانند تاخیر زمانی ایجاد کنند.
- تشکیل مدارهای تشدید: سلف‌ها به همراه خازن‌ها می‌توانند مدارهای تشدید را تشکیل دهند که در فرستنده‌ها و گیرنده‌های رادیویی کاربرد دارند.
- کاهش نویز: سلف‌ها می‌توانند نویزهای الکترومغناطیسی را کاهش دهند.

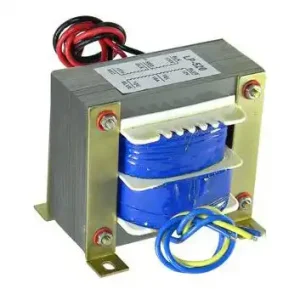

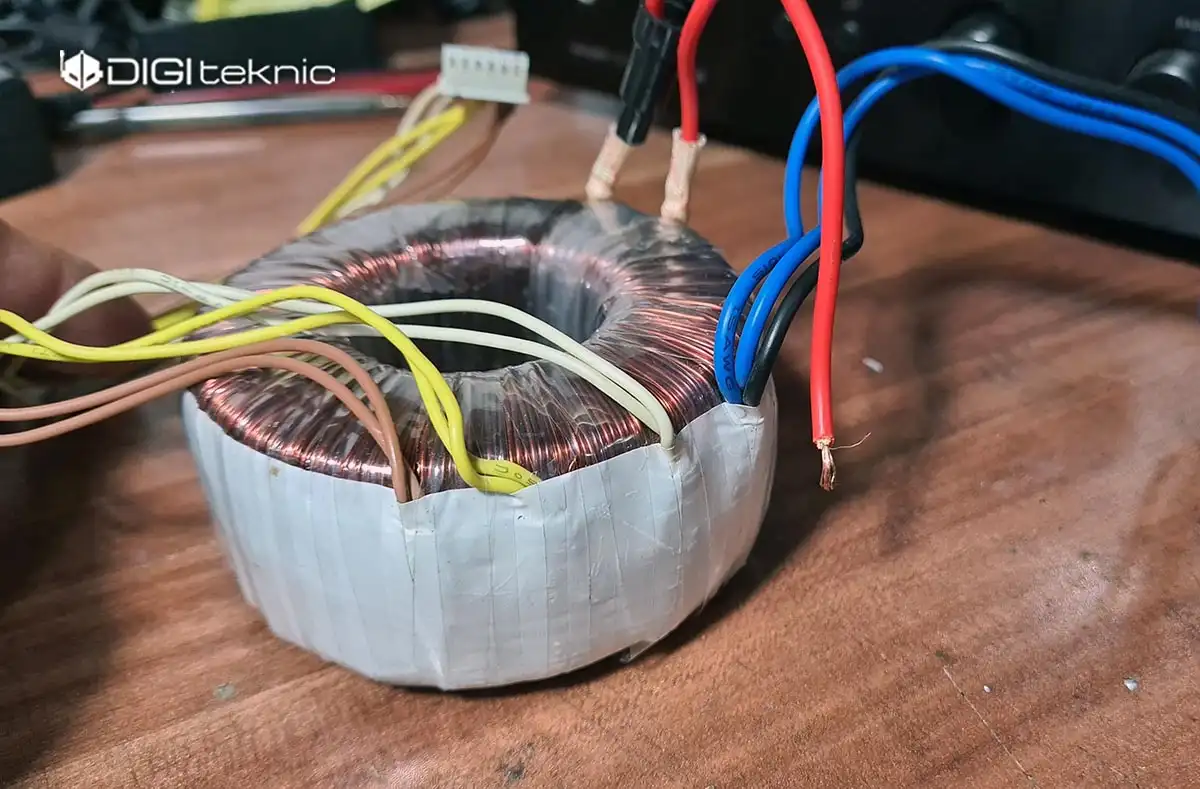

- تبدیل ولتاژ: در ترانسفورماتورها از سلف‌ها برای افزایش یا کاهش ولتاژ استفاده می‌شود.
انواع سلف
سلف‌ها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج سلف‌ها عبارتند از:
- سلف‌های هسته هوایی: سلف‌هایی هستند که هسته آنها از هوا است.
- سلف‌های هسته فریتی: سلف‌هایی هستند که هسته آنها از مواد فریتی ساخته شده است.
- سلف‌های متغیر: سلف‌هایی هستند که اندوکتانس آنها قابل تغییر است.
نکات مهم در مورد سلف‌ها
- اندوکتانس: اندوکتانس یک سلف به تعداد دور سیم‌پیچ، جنس هسته و ابعاد فیزیکی آن بستگی دارد.
- فرکانس: سلف‌ها در فرکانس‌های بالا رفتار متفاوتی نسبت به فرکانس‌های پایین از خود نشان می‌دهند.
- اتصال سلف‌ها: سلف‌ها می‌توانند به صورت سری یا موازی به هم متصل شوند.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
سلف‌ها قطعات الکترونیکی بسیار مهمی هستند که در بسیاری از مدارهای الکترونیکی کاربرد دارند. با درک عملکرد و انواع مختلف سلف‌ها، می‌توانید مدارهای الکترونیکی پیچیده‌تری را طراحی و پیاده‌سازی کنید.

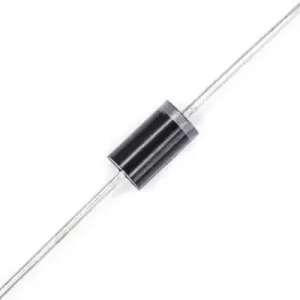

دیود: یکسو کننده جریان الکتریکی
دیود چیست؟
دیود یک قطعه الکترونیکی دو پایانه است که جریان الکتریکی را تنها در یک جهت از خود عبور می‌دهد. به عبارت دیگر، دیود مانند یک شیر یک طرفه برای جریان الکتریکی عمل می‌کند. این ویژگی دیود، آن را به یکی از پرکاربردترین قطعات در مدارهای الکترونیکی تبدیل کرده است.
ساختار و عملکرد دیود
دیودها معمولاً از مواد نیمه هادی مانند سیلیکون یا ژرمانیوم ساخته می‌شوند. ساختار داخلی یک دیود شامل یک اتصال P-N است. در این اتصال، یک ناحیه از نیمه هادی نوع P به یک ناحیه از نیمه هادی نوع N متصل می‌شود. این اتصال، یک ناحیه تخلیه ایجاد می‌کند که در حالت عادی مانع عبور جریان می‌شود.
هنگامی که یک ولتاژ به دیود اعمال می‌شود، به صورتی که قطب مثبت به ناحیه P و قطب منفی به ناحیه N متصل شود، دیود در حالت بایاس مستقیم قرار می‌گیرد. در این حالت، ناحیه تخلیه باریک‌تر می‌شود و جریان می‌تواند به راحتی از دیود عبور کند. اما اگر قطبیت ولتاژ برعکس شود (بایاس معکوس)، ناحیه تخلیه پهن‌تر شده و جریان تقریباً هیچ عبوری از دیود نخواهد داشت.
کاربردهای دیود
- یکسو سازی: مهمترین کاربرد دیود، تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. دیودها در مدارهای یکسو کننده برای حذف نیمه منفی موج سینوسی استفاده می‌شوند.
- محافظت از مدار: دیودها می‌توانند از مدار در برابر ولتاژهای معکوس محافظت کنند.
- کلاچ دیودی: در برخی مدارها از دیودها به عنوان کلاچ دیودی استفاده می‌شود تا از جریان یافتن جریان در جهت معکوس جلوگیری شود.
- کُلیپر: دیودها در مدارهای کلیپر برای محدود کردن دامنه سیگنال‌های ولتاژ استفاده می‌شوند.
- کلامپر: جابه‌جایی سطح DC یک سیگنال.
- دیود زنر: نوع خاصی از دیود است که در ولتاژ شکست مشخصی شروع به هدایت جریان می‌کند و در مدارهای تثبیت ولتاژ استفاده می‌شود.
- دیود LED: تولید نور.

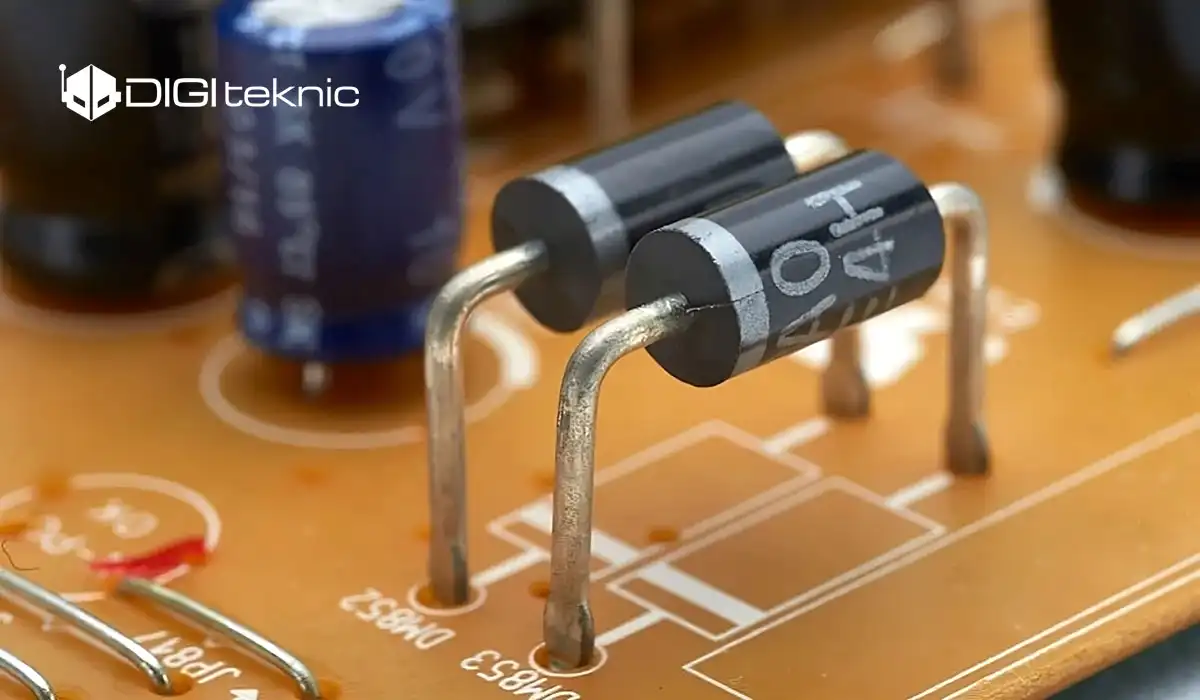

انواع دیود
دیودها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج دیودها عبارتند از:
- دیود سیلیکونی: متداول‌ترین نوع دیود است و در اکثر کاربردها استفاده می‌شود.
- دیود ژرمانیومی: ولتاژ آستانه پایین‌تری نسبت به دیود سیلیکونی دارد.
- دیود زنر: در ولتاژ شکست مشخصی شروع به هدایت جریان می‌کند.
- دیود شاتکی Schottky: سرعت سوئیچینگ بالایی دارد و در مدارهای با فرکانس بالا استفاده می‌شود.
- دیود LED: علاوه بر یکسو سازی، نور نیز تولید می‌کند که به دیودهای هم نورانی معروف هستند.
- دیود تانلی: در مدارهای مایکروویو و نوسان‌ساز استفاده می‌شود.
نکات مهم در مورد دیود
- ولتاژ آستانه: ولتاژی است که برای شروع هدایت جریان در دیود لازم است.
- جریان نشتی معکوس: جریانی است که در حالت بایاس معکوس از دیود عبور می‌کند.
- ولتاژ شکست معکوس: حداکثر ولتاژی که دیود می‌تواند در حالت بایاس معکوس تحمل کند.
- توان اتلاف: حداکثر توانی که دیود می‌تواند بدون آسیب دیدن تحمل کند.
- جریان مستقیم مجاز: حداکثر جریانی که دیود می‌تواند در حالت بایاس مستقیم تحمل کند.
- زمان بازیابی: زمانی که دیود برای بازگشت به حالت عادی پس از یک پالس ولتاژ نیاز دارد.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
دیود یک قطعه الکترونیکی اساسی و پرکاربرد است که در بسیاری از مدارهای الکترونیکی استفاده می‌شود. با درک عملکرد و انواع مختلف دیود، می‌توانید مدارهای الکترونیکی پیچیده‌تری را طراحی و پیاده‌سازی کنید.

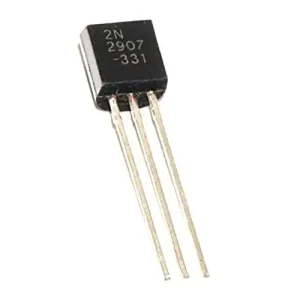

ترانزیستور
ترانزیستور چیست؟
ترانزیستور یکی از مهمترین و پرکاربردترین قطعات الکترونیکی است که به عنوان یک سوئیچ الکترونیکی یا تقویت‌کننده عمل می‌کند. این قطعه کوچک، نقش بسیار مهمی در ساخت بسیاری از دستگاه‌های الکترونیکی مدرن از جمله کامپیوترها، تلفن‌های همراه و تلویزیون‌ها ایفا می‌کند.
ساختار و عملکرد ترانزیستور
ترانزیستورها معمولاً از مواد نیمه‌رسانا مانند سیلیکون ساخته می‌شوند. این قطعات دارای سه پایه هستند که به ترتیب پایه (Base)، کلکتور (Collector) و امیتر (Emitter) نامیده می‌شوند. نحوه عملکرد ترانزیستور به نوع آن بستگی دارد. دو نوع اصلی ترانزیستور عبارتند از:
ترانزیستور پیوندی دو قطبی (BJT)
این نوع ترانزیستور از دو پیوند PN تشکیل شده است. با کنترل جریان کوچکی در پایه، می‌توان جریان بسیار بزرگتری را بین کلکتور و امیتر کنترل کرد.
ترانزیستور اثر میدانی (FET)
در این نوع ترانزیستور، جریان بین منبع (Source) و تخلیه (Drain) توسط یک میدان الکتریکی کنترل می‌شود.
نحوه کار ترانزیستور به عنوان یک سوئیچ
با اعمال یک ولتاژ متناسب به پایه ترانزیستور، می‌توان آن را در حالت اشباع (روشن) یا قطع (خاموش) قرار داد. در حالت اشباع، ترانزیستور مانند یک سیم ساده عمل می‌کند و جریان به راحتی بین کلکتور و امیتر جریان می‌یابد. در حالت قطع، ترانزیستور مانند یک عایق عمل می‌کند و جریان بین کلکتور و امیتر قطع می‌شود.
نحوه کار ترانزیستور به عنوان یک تقویت‌کننده
با اعمال یک سیگنال کوچک به پایه ترانزیستور، می‌توان تغییرات بسیار بزرگتری را در جریان کلکتور ایجاد کرد. به این ترتیب، ترانزیستور می‌تواند سیگنال‌های ضعیف را تقویت کند.

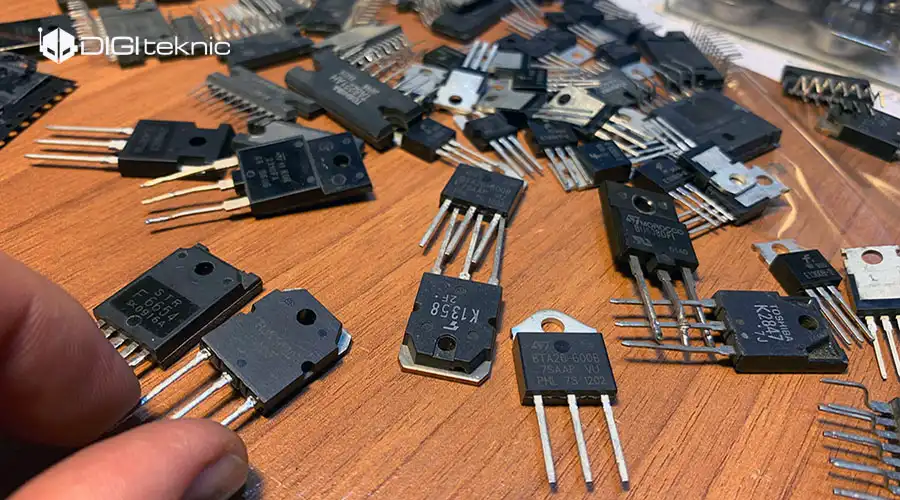

کاربردهای ترانزیستور
ترانزیستورها در طیف گسترده‌ای از مدارهای الکترونیکی کاربرد دارند، از جمله:
- تقویت‌کننده‌ها: برای تقویت سیگنال‌های ضعیف
- سوئیچ‌ها: برای کنترل جریان در مدارها
- مدارهای منطقی: در ساخت مدارهای دیجیتال
- نوسان‌سازها: برای تولید سیگنال‌های متناوب
- تنظیم‌کننده‌های ولتاژ: برای تثبیت ولتاژ خروجی
انواع ترانزیستور
ترانزیستورها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج ترانزیستورها عبارتند از:
- ترانزیستورهای NPN و PNP: این دو نوع ترانزیستور بر اساس نوع حامل‌های بار اکثریت در هر ناحیه طبقه‌بندی می‌شوند.
- ترانزیستورهای MOSFET: نوعی ترانزیستور اثر میدانی با ساختار ساده و کنترل آسان.
- ترانزیستورهای BJT: نوعی ترانزیستور پیوندی دو قطبی با سرعت سوئیچینگ بالا.
نکات مهم در مورد ترانزیستور
- ولتاژ شکست: حداکثر ولتاژی است که یک ترانزیستور می‌تواند تحمل کند.
- جریان کلکتور مجاز: حداکثر جریانی که ترانزیستور می‌تواند در حالت اشباع تحمل کند.
- توان اتلاف: حداکثر توانی که ترانزیستور می‌تواند بدون آسیب دیدن اتلاف کند.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
ترانزیستور یک قطعه الکترونیکی بسیار مهم است که در قلب بسیاری از دستگاه‌های الکترونیکی قرار دارد. با درک عملکرد و انواع مختلف ترانزیستورها، می‌توانید مدارهای الکترونیکی پیچیده‌تری را طراحی و پیاده‌سازی کنید.

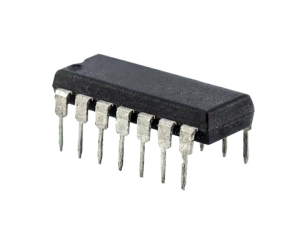

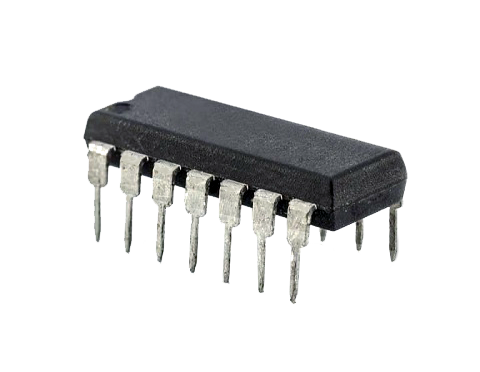

مدار مجتمع (IC)
مدار مجتمع چیست؟
مدار مجتمع، یا به اختصار آی‌سی (IC)، یک قطعه الکترونیکی بسیار کوچک است که شامل تعداد زیادی ترانزیستور، دیود، مقاومت و سایر اجزای الکترونیکی است که به صورت یکپارچه روی یک تراشه سیلیکونی قرار گرفته‌اند. این تراشه‌ها به قدری کوچک هستند که هزاران و حتی میلیون‌ها ترانزیستور را می‌توان روی یک تراشه قرار داد.
چرا مدار مجتمع مهم است؟
مدارهای مجتمع به دلیل مزایای زیادی که دارند، انقلابی در صنعت الکترونیک و کامپیوتر ایجاد کرده‌اند:
- اندازه کوچک: مدارهای مجتمع بسیار کوچک‌تر از مدارهای ساخته شده از قطعات منفرد هستند.
- هزینه پایین: تولید انبوه مدارهای مجتمع هزینه را به شدت کاهش می‌دهد.
- مصرف انرژی کم: مدارهای مجتمع معمولاً مصرف انرژی بسیار کمی دارند.
- سرعت بالا: مدارهای مجتمع می‌توانند با سرعت بسیار بالایی کار کنند.
- قابلیت اطمینان بالا: به دلیل ساختار یکپارچه، مدارهای مجتمع بسیار قابل اعتماد هستند.
انواع مدار مجتمع
مدارهای مجتمع در انواع مختلفی تولید می‌شوند که هر کدام دارای کاربردهای خاصی هستند:
- مدارهای مجتمع دیجیتال: برای پردازش اطلاعات دیجیتال مانند اعداد و منطق بولی استفاده می‌شوند. رایانه‌ها و میکروکنترلرها از این نوع مدارها استفاده می‌کنند.
- مدارهای مجتمع آنالوگ: برای پردازش سیگنال‌های آنالوگ مانند صدا و تصویر استفاده می‌شوند. تقویت‌کننده‌های عملیاتی، مقایسه‌کننده‌ها و مبدل‌های آنالوگ به دیجیتال (ADC) از جمله مدارهای مجتمع آنالوگ هستند.
- مدارهای مجتمع ترکیبی: ترکیبی از مدارهای دیجیتال و آنالوگ هستند. میکروکنترلرهایی که دارای مبدل‌های ADC و DAC هستند، نمونه‌ای از مدارهای مجتمع ترکیبی می‌باشند.

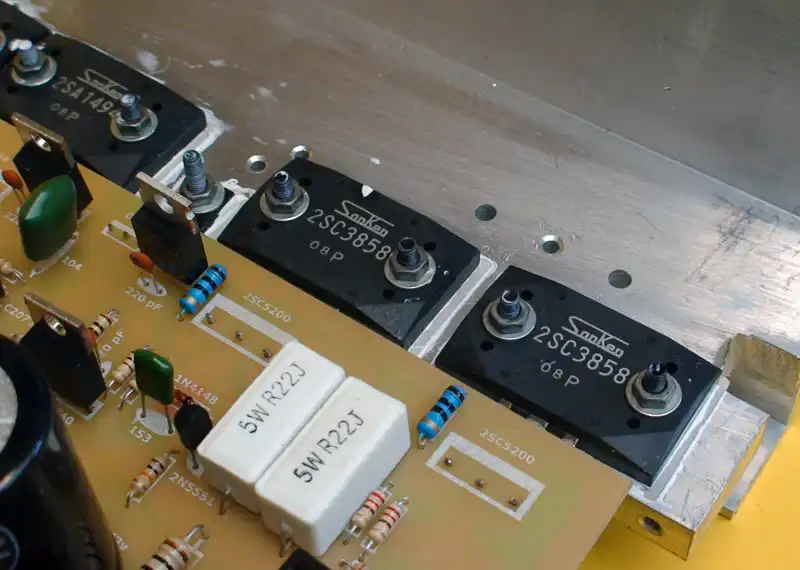

کاربردهای مدار مجتمع
مدارهای مجتمع در طیف گسترده‌ای از دستگاه‌های الکترونیکی کاربرد دارند، از جمله:
- رایانه‌ها: پردازنده‌ها، حافظه‌ها، کارت‌های گرافیک
- تلفن‌های همراه: پردازنده، حافظه، مودم
- تلویزیون‌ها: پردازنده تصویر، تنظیم‌کننده‌های ولتاژ
- خودروها: سیستم‌های کنترل موتور، سیستم‌های ایمنی
- لوازم خانگی: تلویزیون، ماکروفر، یخچال، ماشین لباسشویی، اجاق گاز
- وسایل الکترونیکی مصرفی: دوربین‌های دیجیتال، پخش‌کننده‌های موسیقی
آینده مدار مجتمع
با پیشرفت تکنولوژی، مدارهای مجتمع کوچک‌تر، سریع‌تر و قدرتمندتر می‌شوند. فناوری‌های جدید مانند نانوتکنولوژی و محاسبات کوانتومی، امکان ساخت مدارهای مجتمع با قابلیت‌های بسیار بالاتر را فراهم می‌کنند.
ساخت مدار مجتمع یک فرآیند پیچیده و چند مرحله‌ای است که شامل طراحی مدار، ساخت ماسک، حکاکی روی ویفر سیلیکونی، تست و بسته‌بندی می‌شود.
جمع‌بندی
مدارهای مجتمع نقش بسیار مهمی در زندگی روزمره ما ایفا می‌کنند. این قطعات کوچک و قدرتمند، امکان ساخت دستگاه‌های الکترونیکی پیچیده و هوشمند را فراهم کرده‌اند. با درک اصول اولیه مدارهای مجتمع، می‌توانید بهتر با دنیای الکترونیک ارتباط برقرار کنید.

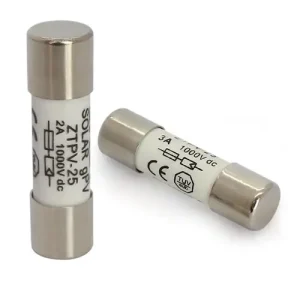

فیوز
فیوز چیست؟
فیوز یک قطعه ایمنی است که در مدارهای الکتریکی و الکترونیکی برای محافظت از تجهیزات در برابر جریان بیش از حد استفاده می‌شود. این قطعه معمولاً از یک سیم نازک یا نوار فلزی ساخته شده است که درون یک محفظه قرار دارد. هنگامی که جریان عبوری از فیوز از حد مجاز فراتر رود، سیم داخلی ذوب شده و مدار را قطع می‌کند.
چرا به فیوز نیاز داریم؟
- حفاظت از تجهیزات: فیوز از آسیب دیدن تجهیزات برقی در اثر اتصال کوتاه، اضافه بار و نوسانات برق جلوگیری می‌کند.
- ایمنی: فیوز از بروز آتش‌سوزی و سایر حوادث ناشی از جریان بیش از حد جلوگیری می‌کند.
چگونه فیوز کار می‌کند؟
فیوز دارای یک جریان نامی است که بالاتر از این جریان، سیم داخلی آن ذوب می‌شود و مدار را قطع می‌کند. این عمل بسیار سریع رخ می‌دهد و از آسیب دیدن سایر تجهیزات جلوگیری می‌کند.
انواع فیوز
فیوزها در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند:
- فیوزهای خانگی: معمولاً در جعبه فیوز منازل استفاده می‌شوند و از انواع مختلفی مانند فیوزهای شیشه‌ای، سرامیکی و فشنگی ساخته می‌شوند.
- فیوزهای صنعتی: برای محافظت از تجهیزات صنعتی در برابر جریان‌های بالا استفاده می‌شوند.
- فیوزهای الکترونیکی: در مدارهای الکترونیکی با جریان کم استفاده می‌شوند.
- فیوزهای حرارتی: علاوه بر جریان بیش از حد، به تغییرات دما نیز حساس هستند.
کاربردهای فیوز
- حفاظت از مدارهای خانگی: محافظت از لوازم خانگی مانند یخچال، تلویزیون، کامپیوتر و …
- حفاظت از تجهیزات صنعتی: محافظت از موتورها، ترانسفورماتورها و سایر تجهیزات صنعتی
- حفاظت از مدارهای الکترونیکی: محافظت از مدارهای مجتمع، ترانزیستورها و سایر قطعات الکترونیکی
نکات مهم در مورد فیوز
- جریان نامی: مهمترین مشخصه فیوز است و نشان‌دهنده حداکثر جریانی است که فیوز می‌تواند بدون ذوب شدن تحمل کند.
- ولتاژ نامی: حداکثر ولتاژی که فیوز می‌تواند تحمل کند.
- زمان پاسخگویی: زمانی که فیوز برای قطع مدار در صورت بروز اضافه بار نیاز دارد.
موضوعات پیشهادی برای مطالعه:
جمع‌بندی
فیوز یک قطعه ایمنی بسیار مهم در مدارهای الکتریکی و الکترونیکی است. با انتخاب فیوز مناسب، می‌توان از تجهیزات و افراد در برابر خطرات ناشی از جریان بیش از حد محافظت کرد.
ترانسفورماتور
ترانسفورماتور چیست؟
ترانسفورماتور دستگاهی الکتریکی است که بر اساس اصل القای الکترومغناطیسی کار می‌کند و برای تغییر ولتاژ و جریان متناوب به کار می‌رود. به عبارت ساده‌تر، ترانسفورماتور می‌تواند ولتاژ بالا را به ولتاژ پایین یا برعکس تبدیل کند.
ترانسفورماتور چگونه کار می‌کند؟
ترانسفورماتور از دو یا چند سیم‌پیچ تشکیل شده است که معمولاً روی یک هسته آهنی پیچیده شده‌اند. سیم‌پیچی که به منبع تغذیه متصل است، سیم‌پیچ اولیه نامیده می‌شود و سیم‌پیچ دیگری که ولتاژ خروجی را تولید می‌کند، سیم‌پیچ ثانویه نام دارد.
هنگامی که جریان متناوب از سیم‌پیچ اولیه عبور می‌کند، یک میدان مغناطیسی متناوب در هسته ایجاد می‌شود. این میدان مغناطیسی متغیر، در سیم‌پیچ ثانویه یک ولتاژ القایی ایجاد می‌کند. مقدار ولتاژ القایی در سیم‌پیچ ثانویه به نسبت تعداد دور سیم‌پیچ‌های اولیه و ثانویه بستگی دارد.
قانون فارادی و ترانسفورماتور
قانون فارادی بیان می‌کند که ولتاژ القایی در یک سیم‌پیچ متناسب با نرخ تغییر شار مغناطیسی گذرنده از آن سیم‌پیچ است. در ترانسفورماتور، تغییر شار مغناطیسی در هسته باعث ایجاد ولتاژ القایی در سیم‌پیچ ثانویه می‌شود.
انواع ترانسفورماتور
ترانسفورماتورها در انواع مختلفی وجود دارند که هر کدام کاربرد خاصی دارند:
- ترانسفورماتور افزاینده: ولتاژ خروجی آن بیشتر از ولتاژ ورودی است.
- ترانسفورماتور کاهنده: ولتاژ خروجی آن کمتر از ولتاژ ورودی است.
- ترانسفورماتور ایزوله: ولتاژ خروجی آن برابر با ولتاژ ورودی است، اما مدارهای ورودی و خروجی از یکدیگر ایزوله هستند.
- ترانسفورماتور خودکار: دارای یک سیم‌پیچ مشترک است که هم به عنوان سیم‌پیچ اولیه و هم به عنوان سیم‌پیچ ثانویه عمل می‌کند.
کاربردهای ترانسفورماتور
- توزیع برق: برای انتقال برق با ولتاژ بالا و کاهش تلفات انرژی در خطوط انتقال.
- تغذیه دستگاه‌های الکترونیکی: برای تبدیل ولتاژ شبکه به ولتاژ مورد نیاز دستگاه‌ها.
- جوشکاری: در دستگاه‌های جوشکاری برای ایجاد جریان بالا در قوس الکتریکی.
- آداپتورهای برق: برای تبدیل ولتاژ برق شهر به ولتاژ مناسب برای شارژ دستگاه‌های الکترونیکی قابل حمل.
مزایای استفاده از ترانسفورماتور
- تغییر ولتاژ: امکان تطبیق ولتاژ با نیازهای مختلف دستگاه‌ها.
- ایجاد ایزولاسیون: جداسازی مدارهای ورودی و خروجی برای افزایش ایمنی.
- کاهش تلفات انرژی: در خطوط انتقال با ولتاژ بالا.
معایب استفاده از ترانسفورماتور
- اندازه و وزن: ترانسفورماتورهای با توان بالا معمولاً بزرگ و سنگین هستند.
- هزینه: ترانسفورماتورهای با کیفیت بالا گران هستند.
- تلفات انرژی: در هسته و سیم‌پیچ‌های ترانسفورماتور تلفات انرژی وجود دارد.
نکات مهم در مورد ترانسفورماتور
- فرکانس: ترانسفورماتورها معمولاً برای فرکانس‌های ثابت طراحی می‌شوند.
- راندمان: راندمان ترانسفورماتور به عوامل مختلفی مانند جنس هسته، نوع سیم‌پیچ و فرکانس کار بستگی دارد.
- تلفات هسته: تلفات ناشی از جریان‌های گردابی و هیسترزیس در هسته ترانسفورماتور.
- تلفات مس: تلفات ناشی از مقاومت الکتریکی سیم‌پیچ‌ها.
جمع‌بندی
ترانسفورماتور یکی از مهمترین قطعات در سیستم‌های الکتریکی است که نقش حیاتی در انتقال و توزیع برق ایفا می‌کند. با درک اصول کار و انواع مختلف ترانسفورماتور، می‌توان از آن به بهترین شکل در مدارهای الکترونیکی استفاده کرد.
سایر قطعات مورد استفاده در الکترونیک
ترانسدیوسر، سنسور و آشکارساز: پل ارتباطی دنیای فیزیکی و الکترونیکی
ترانسدیوسر، سنسور و آشکارساز، اصطلاحاتی هستند که اغلب به جای هم استفاده می‌شوند و به دستگاه‌هایی گفته می‌شود که یک نوع انرژی را به نوع دیگری تبدیل می‌کنند. این دستگاه‌ها به عنوان پل ارتباطی بین دنیای فیزیکی و دنیای الکترونیک عمل می‌کنند و نقش بسیار مهمی در اندازه‌گیری، کنترل و اتوماسیون سیستم‌ها دارند.
ترانسدیوسر (Transducer)
- تعریف: ترانسدیوسر وسیله‌ای است که یک شکل انرژی را به شکل دیگری تبدیل می‌کند. به عنوان مثال، یک میکروفون انرژی صوتی را به سیگنال الکتریکی تبدیل می‌کند.
- انواع ترانسدیوسر:
- الکترومکانیکی: مانند میکروفون، بلندگو، موتور، ژنراتور
- الکترواپتیکی: مانند فتودیود، LED
- الکتروترمیک: مانند ترمیستور، ترموکوپل
- الکترو شیمیایی: مانند پیل سوختی، باتری
- کاربردها: در صنایع مختلفی مانند کنترل فرآیند، رباتیک، پزشکی، هوافضا و … استفاده می‌شود.
سنسور (Sensor)
- تعریف: سنسور دستگاهی است که یک کمیت فیزیکی را اندازه‌گیری کرده و آن را به سیگنال الکتریکی تبدیل می‌کند.
- انواع سنسور:
- سنسور دما: ترمیستور، ترموکوپل
- سنسور فشار: پیزوالکتریک، دیافراگمی
- سنسور نور: فتودیود، فت ترانزیستور
- سنسور حرکت: شتاب‌سنج، ژیروسکوپ
- کاربردها: در سیستم‌های کنترل، رباتیک، خودرو، دستگاه‌های خانگی و … استفاده می‌شود.

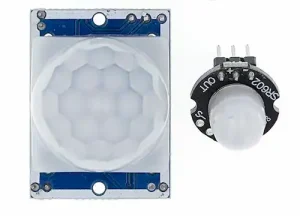

آشکارساز (Detector)
- تعریف: آشکارساز دستگاهی است که وجود یک پدیده یا سیگنال را تشخیص داده و آن را به یک سیگنال قابل اندازه‌گیری تبدیل می‌کند.
- انواع آشکارساز:
- آشکارساز دود: برای تشخیص دود در آتش‌سوزی
- آشکارساز حرکت: برای تشخیص حرکت اجسام
- آشکارساز گاز: برای تشخیص گازهای سمی
- کاربردها: در سیستم‌های امنیتی، صنعتی، پزشکی و … استفاده می‌شود.
تفاوت بین ترانسدیوسر، سنسور و آشکارساز
| ویژگی | ترانسدیوسر | سنسور | آشکارساز |
|---|---|---|---|
| عملکرد | تبدیل انرژی از یک شکل به شکل دیگر | اندازه‌گیری یک کمیت فیزیکی | تشخیص وجود یک پدیده یا سیگنال |
| دامنه کاربرد | گسترده، شامل همه انواع تبدیل انرژی | محدود به اندازه‌گیری | محدود به تشخیص |
| مثال | میکروفون، بلندگو، موتور | ترمیستور، فتودیود | دودگیر، آشکارساز حرکت |
در بسیاری از موارد، این سه اصطلاح به جای هم استفاده می‌شوند، اما تفاوت‌های ظریفی بین آنها وجود دارد. به طور کلی، هر سنسور یک نوع ترانسدیوسر است، اما هر ترانسدیوسر لزوماً یک سنسور نیست.
کاربردهای ترکیبی
- سیستم‌های کنترل: سنسورها برای اندازه‌گیری متغیرهای فرآیند استفاده می‌شوند و سپس سیگنال‌های خروجی آنها به عنوان ورودی برای کنترلرها به کار می‌رود.
- رباتیک: سنسورها برای درک محیط اطراف ربات و انجام وظایف مختلف استفاده می‌شوند.
- خودرو: سنسورهای مختلفی مانند سنسور دما، فشار، سرعت و … در خودروها برای کنترل موتور، ترمز و سایر سیستم‌ها استفاده می‌شوند.
- پزشکی: سنسورها برای اندازه‌گیری علائم حیاتی، تشخیص بیماری‌ها و نظارت بر وضعیت بیمار استفاده می‌شوند.
در نهایت، ترانسدیوسرها، سنسورها و آشکارسازها نقش بسیار مهمی در دنیای مدرن ایفا می‌کنند و به ما امکان می‌دهند تا با محیط اطراف خود تعامل بهتری داشته باشیم و سیستم‌های هوشمندتری ایجاد کنیم.
موضوعات پیشنهادی برای ادامه بحث:
- سنسورهای صنعتی: انواع، کاربردها و اصول کار
- ترانسدیوسرهای الکترومکانیکی: بررسی انواع مختلف و کاربردها
- آشکارسازهای گاز: انواع و روش‌های تشخیص گاز
- سنسورهای هوشمند: فناوری‌های نوین در سنسورها
فرم درخواست تعمیر
"*"فیلدهای ضروری را نشان می دهد
