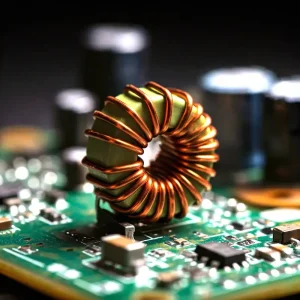

سلف چیست؟
سلف، یکی از اجزای اساسی در دنیای الکترونیک است، سلف و کاربرد آن در عملکرد بسیاری از مدارها نقش بسیار مهمی را ایفا می‌کند. سلف‌ها با قابلیت ذخیره انرژی در میدان مغناطیسی، به عنوان یک عنصر غیرفعال در مدارها عمل می‌کنند و به اساسا به کنترل جریان و ولتاژ کمک می‌کنند.
ویژگی‌های سلف بطور خلاصه
- اندوکتانس (L): مهم‌ترین ویژگی یک سلف، اندوکتانس آن است که با حرف L نشان داده می‌شود و واحد آن هنری (H) است. اندوکتانس، توانایی یک سلف در ایجاد ولتاژ مخالف با تغییرات جریان را نشان می‌دهد.
- مقاومت داخلی (ESR): هر سلفی، علاوه بر اندوکتانس، مقداری مقاومت داخلی نیز دارد که باعث اتلاف انرژی می‌شود.
- فرکانس رزونانس: سلف‌ها در کنار خازن‌ها می‌توانند مدارهای رزونانسی ایجاد کنند که در فرکانس خاصی به شدت به جریان واکنش نشان می‌دهند.
در ادامه به تشریح این ویژگی‌های سلف می پردازیم
اندوکتانس Inductance
اندوکتانس، یکی از مفاهیم بنیادی در الکترونیک است که به توانایی یک مدار الکتریکی برای مخالفت با تغییرات جریان اشاره دارد. به عبارت دیگر، اندوکتانس بیانگر این است که یک مدار الکتریکی تا چه اندازه در برابر تغییرات جریان مقاومت می‌کند. این خاصیت به دلیل ایجاد یک میدان مغناطیسی در اطراف هادی حامل جریان رخ می‌دهد.
سلف، عنصر اصلی اندوکتانس
سلف عنصر اصلی اندوکتانس است را در یک مدار ایجاد می‌کند، سلف در واقع یک سیم پیچ است که دور یک هسته (هوا یا ماده مغناطیسی) پیچیده شده است. هنگامی که جریان الکتریکی از این سیم پیچ عبور می‌کند، یک میدان مغناطیسی در اطراف آن ایجاد می‌شود. این میدان مغناطیسی با تغییر جریان، تغییر کرده و ولتاژی القا می‌کند که با تغییر جریان اولیه مخالفت می‌کند.
واحد اندازه‌گیری اندوکتانس
واحد اندازه‌گیری اندوکتانس هنری (H) است. هرچه اندوکتانس یک سلف بیشتر باشد، مقاومت آن در برابر تغییرات جریان بیشتر خواهد بود.
چرا اندوکتانس مهم است؟
اندوکتانس در بسیاری از مدارهای الکترونیکی نقش حیاتی دارد. برخی از کاربردهای مهم اندوکتانس عبارتند از:
- فیلترها: سلف‌ها به همراه خازن‌ها در فیلترهای الکترونیکی استفاده می‌شوند تا فرکانس‌های خاصی را از سیگنال عبوری حذف کنند.
- تبدیل‌کننده‌های توان: سلف‌ها در مبدل‌های توان برای تبدیل ولتاژ و جریان استفاده می‌شوند.
- مدارهای تشدید: سلف‌ها به همراه خازن‌ها مدارهای تشدید را تشکیل می‌دهند که در فرکانس خاصی به شدت به جریان پاسخ می‌دهند.
- موتورها و ژنراتورها: سلف‌ها در ساخت موتورها و ژنراتورهای الکتریکی نقش اساسی دارند.
عوامل موثر بر اندوکتانس
اندوکتانس یک سلف به عوامل زیر بستگی دارد:
- تعداد دور سیم‌پیچ: هرچه تعداد دور سیم‌پیچ بیشتر باشد، اندوکتانس نیز بیشتر خواهد بود.
- نوع هسته: استفاده از هسته‌های مغناطیسی باعث افزایش اندوکتانس می‌شود.
- طول سیم‌پیچ: با افزایش طول سیم‌پیچ، اندوکتانس افزایش می‌یابد.
- قطر سیم‌پیچ: با افزایش قطر سیم‌پیچ، اندوکتانس کاهش می‌یابد.
انواع سلف
سلف‌ها در انواع مختلفی تولید می‌شوند که هر کدام کاربرد خاص خود را دارند. برخی از انواع رایج سلف عبارتند از:
-
- سلف‌های هسته هوا: این سلف‌ها هسته مغناطیسی ندارند و از نظر ساختاری ساده‌تر هستند.
- سلف‌های هسته آهنی: این سلف‌ها از یک هسته آهنی استفاده می‌کنند که باعث افزایش اندوکتانس می‌شود.
- سلف‌های متغیر: اندوکتانس این نوع سلف‌ها قابل تغییر است.
- سلف‌های SMD: این سلف‌ها در ابعاد بسیار کوچک ساخته شده و در مدارهای الکترونیکی سطحی استفاده می‌شوند.
در نتیجه، اندوکتانس، یک مفهوم اساسی در الکترونیک است که نقش مهمی در عملکرد بسیاری از مدارها ایفا می‌کند. با درک اصول اندوکتانس و کاربردهای مختلف سلف‌ها، می‌توان در طراحی و تحلیل مدارهای الکترونیکی موفق‌تر عمل کرد.
کاربردهای سلف
سلف‌ها در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:
- فیلترها Fitering: سلف‌ها به همراه خازن‌ها برای فیلتر کردن فرکانس‌های خاصی از سیگنال استفاده می‌شوند.
- نوسان‌سازها: در مدارهای نوسان‌ساز، سلف‌ها برای ایجاد نوسانات با فرکانس مشخص به کار می‌روند.
- تبدیل‌کننده‌های توان: سلف‌ها در مبدل‌های توان برای تبدیل ولتاژ و جریان استفاده می‌شوند.
- تطبیق امپدانس: سلف‌ها برای تطبیق امپدانس بین اجزای مختلف یک مدار استفاده می‌شوند.
- مدارهای تقویت‌کننده: سلف‌ها در برخی از مدارهای تقویت‌کننده برای بهبود عملکرد استفاده می‌شوند.
- موتورها و ژنراتورها: سلف‌ها در ساخت موتورها و ژنراتورهای الکتریکی نقش اساسی دارند..
مزایا و معایب سلف‌ها
مزایا:
- انعطاف‌پذیری بالا: سلف‌ها در طیف گسترده‌ای از کاربردها قابل استفاده هستند.
- قابلیت ذخیره انرژی: سلف‌ها می‌توانند انرژی را در میدان مغناطیسی ذخیره کنند.
- مقاومت در برابر تغییرات جریان: سلف‌ها در برابر تغییرات ناگهانی جریان مقاومت می‌کنند.
معایب:
- اندازه بزرگ: سلف‌های با اندوکتانس بالا معمولاً ابعاد بزرگی دارند.
- اتلاف انرژی: مقاومت داخلی سلف باعث اتلاف انرژی می‌شود.
- اشباع مغناطیسی: در سلف‌های هسته آهنی، افزایش بیش از حد جریان می‌تواند باعث اشباع مغناطیسی هسته شود.
مقاومت داخلی (ESR) در سلف
مقاومت سری معادل یا ESR (Equivalent Series Resistance) در سلف نیز مانند خازن، به مقاومت داخلی سلف اشاره دارد که به صورت سری با اندوکتانس آن قرار می‌گیرد.
علت وجود ESR در سلف:
- مقاومت سیم پیچ: سیم پیچ سلف از یک سیم رسانا تشکیل شده است که دارای مقاومت داخلی و ذاتی است. این مقاومت، بخش عمده‌ای از ESR سلف را تشکیل می‌دهد.
- اثر پوستی: در فرکانس‌های بالا، جریان الکتریکی تمایل دارد در سطح خارجی هادی جریان یابد که باعث افزایش مقاومت موثر سیم پیچ می‌شود.
- اتلافات هسته: در سلف‌های با هسته مغناطیسی، اتلافات انرژی در هسته نیز به ESR کمک می‌کند. این اتلافات می‌تواند ناشی از جریان‌های گردابی و هیسترزیس باشد.
اهمیت ESR در سلف:
- تلفات توان: ESR باعث تلف شدن توان به صورت گرما می‌شود و راندمان سلف را کاهش می‌دهد.
- افزایش دمای سلف: گرمای تولید شده توسط ESR می‌تواند باعث افزایش دمای سلف و در نتیجه کاهش عمر مفید آن شود.
- کاهش اندوکتانس موثر: در فرکانس‌های بالا، ESR می‌تواند باعث کاهش اندوکتانس موثر سلف شود.
- نویز: ESR می‌تواند باعث ایجاد نویز در مدار شود.
عوامل موثر بر ESR در سلف:
- نوع سیم: جنس و قطر سیم به کار رفته در سیم پیچ بر مقاومت آن و در نتیجه ESR تأثیر می‌گذارد.
- تعداد دور سیم پیچ: با افزایش تعداد دور سیم پیچ، مقاومت سیم پیچ و در نتیجه ESR افزایش می‌یابد.
- نوع هسته: نوع هسته مغناطیسی و کیفیت آن بر اتلافات هسته و ESR تأثیر می‌گذارد.
- فرکانس: با افزایش فرکانس، اثر پوستی باعث افزایش ESR می‌شود.
- دما: با افزایش دما، مقاومت سیم پیچ افزایش یافته و ESR نیز افزایش می‌یابد.
تفاوت ESR در سلف و خازن:
اگرچه هر دو سلف و خازن دارای ESR هستند، اما دلایل وجود این مقاومت در آن‌ها متفاوت است. در سلف، ESR عمدتاً به دلیل مقاومت سیم پیچ و اتلافات هسته ایجاد می‌شود، در حالی که در خازن، ESR به دلیل مقاومت الکترودها، تلفات دی الکتریک و مقاومت اتصالات ایجاد می‌شود.
اندازه‌گیری ESR در سلف:
برای اندازه‌گیری ESR در سلف، از دستگاه‌های خاصی به نام ESR متر یا LCR متر استفاده می‌شود. این دستگاه‌ها با اعمال یک سیگنال AC کوچک به سلف، مقاومت سری معادل آن را اندازه‌گیری می‌کنند.
کاهش ESR در سلف:
برای کاهش ESR در سلف می‌توان از سیم‌های با مقاومت کمتر، هسته‌های با کیفیت بالاتر و طراحی بهینه سیم پیچ استفاده کرد. همچنین، استفاده از سیستم‌های خنک‌کننده می‌تواند به کاهش دمای سلف و در نتیجه کاهش ESR کمک کند.
اهمیت در نظر گرفتن ESR در طراحی مدار:
در طراحی مدارهای الکترونیکی، به خصوص در فرکانس‌های بالا و مدارهایی که با جریان‌های بالا کار می‌کنند، باید ESR سلف را در نظر گرفت. زیرا ESR می‌تواند بر عملکرد مدار، مانند بهره، نویز و پایداری، تأثیر بگذارد.
نتیجه‌گیری:
ESR در سلف، مانند خازن، یک پارامتر مهم است که بر عملکرد سلف تأثیر می‌گذارد. درک ESR و عوامل موثر بر آن به مهندسان الکترونیک کمک می‌کند تا مدارهای بهینه و با عملکرد بالا طراحی کنند.
- تأثیر ESR بر عملکرد مدارهای تشدید
- مقایسه ESR در انواع مختلف سلف
- روش‌های کاهش ESR در سلف
- اندازه گیری ESR در فرکانس‌های بالا
فرکانس رزونانس
فرکانس رزونانس به فرکانسی گفته می‌شود که در آن یک سیستم، به دلیل وجود یک نیروی خارجی متناوب، با بیشترین دامنه نوسان می‌کند. این پدیده زمانی رخ می‌دهد که فرکانس نیروی خارجی با فرکانس طبیعی سیستم برابر باشد. انگار که این نیرو با سیستم هم‌نوا شده و آن را به شدت به ارتعاش در می‌آورد.
تشبیه ساده: تاب بازی
تصور کنید در حال تاب بازی هستید. اگر به طور تصادفی به تاب ضربه بزنید، تاب با دامنه کمی نوسان می‌کند. اما اگر با همان ریتمی که تاب به طور طبیعی نوسان می‌کند به آن ضربه بزنید، دامنه نوسان به شدت افزایش می‌یابد. این همان اتفاقی است که در پدیده رزونانس رخ می‌دهد.
عملکرد مدارهای RLC
در الکترونیک، فرکانس رزونانس در مدارهایی که ترکیبی از مقاومت (R)، سلف (L) و خازن (C) دارند (مدارهای RLC) رخ می‌دهد. در این مدارها، زمانی که راکتانس القایی سلف (XL) با راکتانس خازنی خازن (XC) برابر شود، مدار در حالت تشدید قرار می‌گیرد و فرکانس مربوط به این حالت، فرکانس رزونانس نامیده می‌شود.
چرا فرکانس رزونانس مهم است؟
- فیلترها: در طراحی فیلترهای الکترونیکی، از فرکانس رزونانس برای عبور دادن یا حذف فرکانس‌های خاصی استفاده می‌شود.
- انتقال انرژی: در بسیاری از سیستم‌های انتقال انرژی، از پدیده رزونانس برای افزایش کارایی انتقال انرژی استفاده می‌شود.
- تولید نوسان: در مدارهای نوسان‌ساز، فرکانس رزونانس برای تولید سیگنال‌های با فرکانس مشخص استفاده می‌شود.
- خطرات: در برخی موارد، فرکانس رزونانس می‌تواند خطرناک باشد. به عنوان مثال، اگر فرکانس ارتعاش یک ساختمان با فرکانس باد هم‌زمان شود، ممکن است ساختمان دچار آسیب شود.
عوامل موثر بر فرکانس رزونانس:
- مقدار سلف و خازن: هرچه مقدار سلف یا خازن بیشتر باشد، فرکانس رزونانس کمتر می‌شود.
- مقاومت مدار: مقاومت مدار باعث میرایی نوسانات می‌شود و بر عرض باند رزونانس تأثیر می‌گذارد.
کاربردهای فرکانس رزونانس:
- رادیو و تلویزیون: در گیرنده‌های رادیویی و تلویزیونی، از مدارهای تشدید برای انتخاب ایستگاه مورد نظر استفاده می‌شود.
- میکروویو: در دستگاه‌های مایکروویو، از فرکانس رزونانس برای تولید امواج مایکروویو استفاده می‌شود.
- تصویربرداری رزونانس مغناطیسی (MRI): در این روش تصویربرداری پزشکی، از پدیده رزونانس هسته‌ای برای تولید تصاویر از داخل بدن استفاده می‌شود.
در نتیجه، فرکانس رزونانس یک پدیده مهم در فیزیک و مهندسی است که کاربردهای فراوانی دارد. درک این پدیده به ما کمک می‌کند تا سیستم‌های مختلف را بهتر تحلیل و طراحی کنیم.
سلف‌ها به عنوان یکی از اجزای اساسی در مدارهای الکترونیکی، نقش بسیار مهمی در کنترل جریان و ولتاژ ایفا می‌کنند. با درک اصول عملکرد سلف‌ها و کاربردهای مختلف آن‌ها، می‌توان در طراحی و تحلیل مدارهای الکترونیکی موفق‌تر عمل کرد.
مدارهای RLC
مدارهای RLC، مدارهایی الکتریکی هستند که از سه عنصر اصلی مقاومت (R)، سلف (L) و خازن (C) تشکیل شده‌اند. این سه عنصر به صورت سری یا موازی به یکدیگر متصل می‌شوند و رفتارهای بسیار مفید و جالبی را از خود نشان می‌دهند.
چرا مدارهای RLC مهم هستند؟
- تشکیل پایه بسیاری از مدارهای الکترونیکی: مدارهای RLC پایه بسیاری از مدارهای الکترونیکی مانند فیلترها، نوسان‌سازها و تقویت‌کننده‌ها را تشکیل می‌دهند.
- کنترل فرکانس: با تغییر مقادیر R، L و C می‌توان فرکانس رزونانس مدار را تغییر داد و از این طریق به سیگنال‌های با فرکانس خاص اجازه عبور یا حذف داد.
- ذخیره انرژی: سلف و خازن به عنوان عناصر ذخیره انرژی در مدار عمل می‌کنند. سلف انرژی را در میدان مغناطیسی و خازن انرژی را در میدان الکتریکی ذخیره می‌کند.
انواع مدارهای RLC
- مدار RLC سری: در این مدار، مقاومت، سلف و خازن به صورت سری به یکدیگر متصل شده‌اند.
- مدار RLC موازی: در این مدار، مقاومت، سلف و خازن به صورت موازی به یکدیگر متصل شده‌اند.
فرکانس رزونانس
یکی از مهم‌ترین مفاهیم در مدارهای RLC، فرکانس رزونانس است. فرکانس رزونانس فرکانسی است که در آن راکتانس القایی سلف با راکتانس خازنی خازن برابر می‌شود. در این فرکانس، جریان در مدار به بیشترین مقدار خود می‌رسد و مدار به شدت به نوسان در می‌آید.
مدارهای RLC ابزارهای قدرتمندی هستند که در بسیاری از سیستم‌های الکترونیکی کاربرد دارند. با درک اصول عملکرد این مدارها می‌توان مدارهای الکترونیکی پیچیده و کارآمدی را طراحی کرد.
