انواع فیوز و کاربرد آن

فیوز چیست؟

فیوزها یکی از مهم‌ترین اجزای حفاظتی در مدارهای الکتریکی هستند که از دستگاه‌ها و تجهیزات در برابر جریان‌های بیش از حد و اتصال کوتاه محافظت می‌کنند. هنگامی که جریان عبوری از فیوز از مقدار مجاز آن بیشتر شود، فیوز ذوب شده و مدار را قطع می‌کند تا از آسیب دیدن سایر اجزای مدار جلوگیری شود.

انواع فیوزها بطور خلاصه

فیوزها بر اساس ساختار، عملکرد و کاربرد به انواع مختلفی تقسیم می‌شوند که برخی از آن‌ها عبارتند از:

• فیوز شیشه ای: رایج ترین و پرکاربردترین فیوز است که از یک آلیاژ خاص در داخل شیشه ساخته می‌شود. این سیم، عنصر اصلی فیوز است و وظیفه قطع مدار در صورت بروز اضافه جریان را بر عهده دارد.
• فیوز حرارتی: این نوع فیوز ساده‌ترین نوع فیوز است که از یک سیم نازک ساخته شده است. هنگامی که جریان از مقدار مجاز بیشتر شود، سیم گرم شده و ذوب می‌شود و مدار را قطع می‌کند.

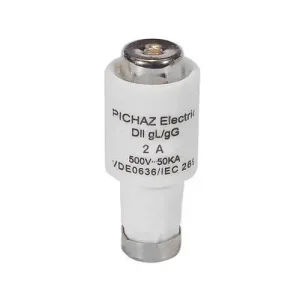

• فیوز فشنگی: این نوع فیوز از یک محفظه سرامیکی یا شیشه‌ای پر از شن یا ماسه و یک سیم ذوب شونده تشکیل شده است. هنگامی که جریان بیش از حد شود، سیم ذوب شده و باعث ایجاد فشار در داخل محفظه می‌شود که منجر به پاشیده شدن شن یا ماسه و قطع مدار می‌شود.
• فیوز اتوماتیک: این نوع فیوز دارای مکانیزم خودکار قطع کردن مدار است و نیازی به تعویض ندارد. فیوزهای اتوماتیک به دو نوع حرارتی و مغناطیسی تقسیم می‌شوند.
• فیوز الکترونیکی: این نوع فیوز از یک مدار الکترونیکی برای تشخیص جریان بیش از حد استفاده می‌کند و با سرعت بسیار بالایی مدار را قطع می‌کند.
• فیوز NH: این نوع فیوز دارای قدرت قطع بالایی است و برای محافظت از مدارهای با جریان بالا استفاده می‌شود.
• فیوز مینیاتوری: این نوع فیوز کوچک و جمع و جور است و در مدارهای خانگی و صنعتی کوچک استفاده می‌شود.

عوامل موثر در انتخاب فیوز

انتخاب فیوز مناسب برای یک مدار به عوامل مختلفی بستگی دارد، از جمله:

• جریان نامی مدار: فیوز باید بتواند جریان نامی مدار را بدون ذوب شدن تحمل کند.
• نوع بار: برای بارهای مقاومتی، سلفی و خازنی از فیوزهای مختلفی استفاده می‌شود.
• سرعت عمل فیوز: برخی از مدارها نیاز به فیوزهای با سرعت عمل بالا دارند، در حالی که برخی دیگر به فیوزهای با سرعت عمل پایین‌تر نیاز دارند.
• شرایط محیطی: دمای محیط، رطوبت و سایر عوامل محیطی می‌توانند بر عملکرد فیوز تأثیر بگذارند.

کاربردهای فیوزها

فیوزها در طیف گسترده‌ای از کاربردها استفاده می‌شوند، از جمله:

• مدارهای خانگی: برای محافظت از مدارهای روشنایی، پریزها و سایر دستگاه‌های خانگی
• صنعت: برای محافظت از موتورها، ترانسفورماتورها و سایر تجهیزات صنعتی

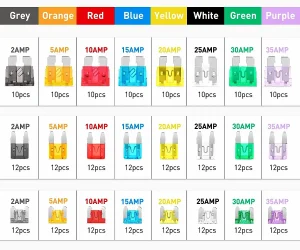

• خودرو: برای محافظت از سیستم‌های الکتریکی خودرو
• تجهیزات الکترونیکی: برای محافظت از مدارهای داخلی تجهیزات الکترونیکی

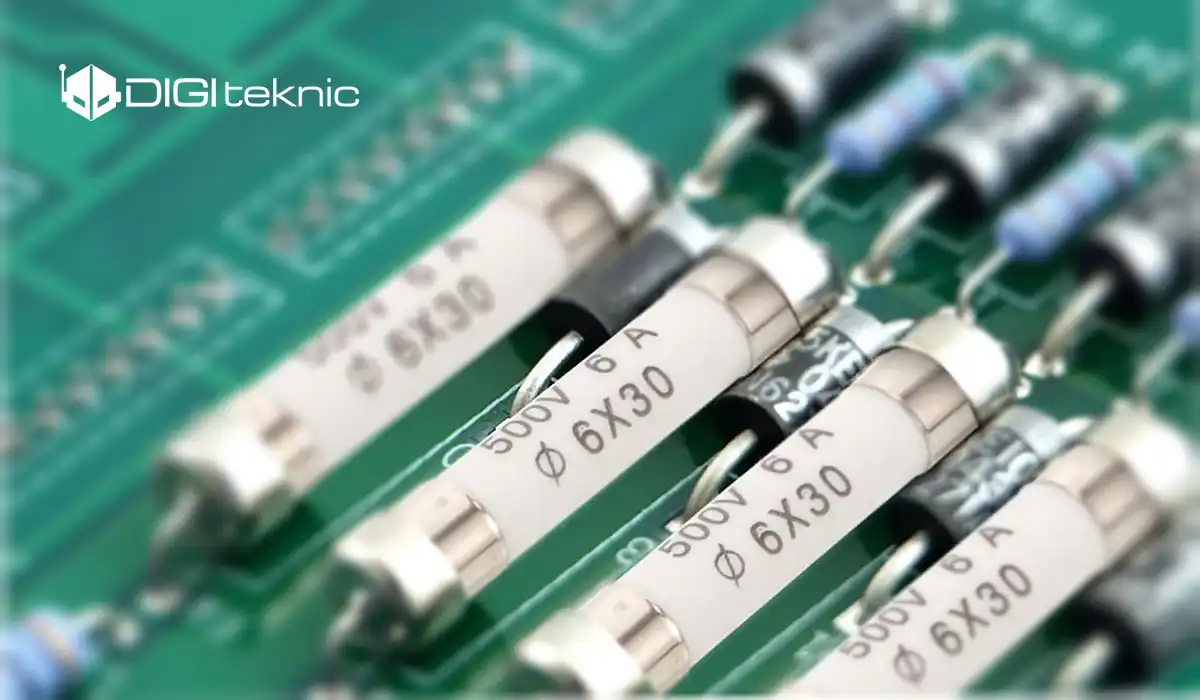

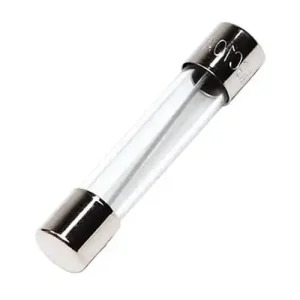

فیوز شیشه ای

فیوز شیشه ای یکی از رایج‌ترین و شناخته شده‌ترین انواع فیوز است که به دلیل ساختار ساده و عملکرد قابل اعتمادش، در بسیاری از دستگاه‌های الکتریکی و الکترونیکی مورد استفاده قرار می‌گیرد.

ساختار فیوز شیشه ای

فیوز شیشه ای از یک محفظه شفاف ساخته شده از شیشه تشکیل شده است. در داخل این محفظه، یک سیم فلزی نازک قرار دارد که از یک آلیاژ خاص مانند نیکروم ساخته شده است. این سیم، عنصر اصلی فیوز است و وظیفه قطع مدار در صورت بروز اضافه جریان را بر عهده دارد.

نحوه عملکرد فیوز شیشه ای

هنگامی که جریان الکتریکی از فیوز عبور می‌کند، سیم فلزی درون آن گرم می‌شود. اگر شدت جریان از مقدار مجاز بیشتر شود، دمای سیم به شدت افزایش یافته و در نهایت ذوب می‌شود. با ذوب شدن سیم، مدار الکتریکی قطع شده و از آسیب دیدن سایر اجزای مدار جلوگیری می‌شود.

مزایای فیوز شیشه ای

• سادگی و قیمت مناسب: فیوز شیشه ای دارای ساختاری ساده و قیمت مناسبی است.
• شفافیت: بدنه شفاف فیوز به شما امکان می‌دهد تا به راحتی وضعیت سیم داخلی را بررسی کرده و از سوختن آن مطمئن شوید.
• سرعت عمل بالا: فیوز شیشه ای در صورت بروز اضافه جریان به سرعت عمل کرده و مدار را قطع می‌کند.
• اندازه‌های متنوع: فیوزهای شیشه ای در اندازه‌ها و ظرفیت‌های جریان مختلفی تولید می‌شوند که امکان انتخاب مناسب‌ترین فیوز برای هر کاربرد را فراهم می‌کند.

کاربردهای فیوز شیشه ای

فیوزهای شیشه ای در طیف گسترده‌ای از کاربردها، در مدارهای الکترونیکی با جریان کم و متوسط و ولتاژ پایین استفاده می‌شود.مورد استفاده قرار می‌گیرند، از جمله:

• لوازم خانگی: یخچال، فریزر، اجاق گاز، ماشین لباسشویی و…
• تجهیزات الکترونیکی: تلویزیون، رادیو، کامپیوتر، شارژر و…
• خودرو: سیستم‌های روشنایی، سیستم صوتی و…
• صنعت: تجهیزات کنترل صنعتی، موتورهای الکتریکی و…

انواع فیوز شیشه ای

فیوزهای شیشه ای بر اساس سرعت عمل، ظرفیت جریان و سایر ویژگی‌ها به انواع مختلفی تقسیم می‌شوند.

• فیوز شیشه ای سریع: این نوع فیوز بسیار سریع عمل کرده و در مدارهایی که به حفاظت سریع نیاز دارند، استفاده می‌شود.
• فیوز شیشه ای متوسط: این نوع فیوز سرعت عمل متوسطی دارد و در اکثر کاربردهای عمومی مورد استفاده قرار می‌گیرد.
• فیوز شیشه ای کند: این نوع فیوز سرعت عمل کمتری دارد و در مدارهایی که در برابر نوسانات جریان حساس هستند، استفاده می‌شود.

نکات مهم در استفاده از فیوز شیشه ای

• انتخاب فیوز مناسب: برای انتخاب فیوز شیشه ای مناسب، باید ظرفیت جریان و سرعت عمل مورد نیاز مدار را در نظر بگیرید.
• جایگزینی فیوز سوخته: پس از سوختن فیوز، حتماً آن را با یک فیوز جدید با مشخصات یکسان جایگزین کنید.
• عدم استفاده از سیم به جای فیوز: هرگز از سیم یا جسم فلزی به جای فیوز استفاده نکنید، زیرا این کار باعث ایجاد خطر آتش‌سوزی می‌شود.

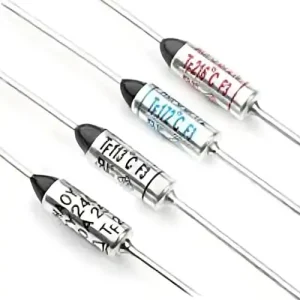

فیوز حرارتی

فیوز حرارتی، یک المان ایمنی الکتریکی است که برای حفاظت از دستگاه‌های الکتریکی در برابر افزایش دمای بیش از حد طراحی شده است. این قطعه کوچک اما حیاتی، هنگامی که دمای محیط از حد مشخصی تجاوز کند، مدار را قطع کرده و از آسیب دیدن دستگاه جلوگیری می‌کند.

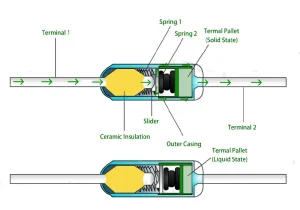

فیوز حرارتی چگونه کار می‌کند؟

فیوز حرارتی دارای یک عنصر حساس به دما است که معمولاً از یک آلیاژ خاص ساخته شده است. این آلیاژ در دمای مشخصی ذوب شده و مدار را قطع می‌کند. به عبارت دیگر، هنگامی که دستگاه بیش از حد گرم شود، این عنصر ذوب شده و جریان الکتریکی را قطع می‌کند تا از ایجاد آسیب‌های جدی‌تر جلوگیری شود.

کاربردهای فیوز حرارتی

فیوزهای حرارتی در طیف گسترده‌ای از دستگاه‌های الکتریکی و الکترونیکی کاربرد دارند، از جمله:

• لوازم خانگی: یخچال، فریزر، اجاق گاز، ماشین لباسشویی، سشوار و…
• تجهیزات الکترونیکی: شارژر، لپ تاپ، تلفن همراه، باتری‌های لیتیومی و…
• موتورهای الکتریکی: پمپ آب، فن، کمپرسور و…

مزایای استفاده از فیوز حرارتی

• ایمنی: مهم‌ترین مزیت فیوز حرارتی، افزایش ایمنی دستگاه‌ها است. این قطعه از بروز آتش‌سوزی و آسیب‌های جدی به دستگاه‌ها جلوگیری می‌کند.
• سادگی: فیوز حرارتی یک قطعه ساده و کم هزینه است که نصب و تعویض آن آسان است.
• اعتمادپذیری: فیوزهای حرارتی بسیار قابل اعتماد هستند و در صورت افزایش دما به سرعت عمل می‌کنند.

انواع فیوز حرارتی

فیوزهای حرارتی بر اساس شکل ظاهری، نوع اتصال و دمای عمل به انواع مختلفی تقسیم می‌شوند. دو نوع اصلی فیوز حرارتی عبارتند از:

• فیوز حرارتی محوری (Axial): این نوع فیوز دارای دو پایه است که در دو طرف آن قرار دارند و معمولاً در دستگاه‌های الکترونیکی کوچک استفاده می‌شود.
• فیوز حرارتی شعاعی (Radial): این نوع فیوز دارای یک پایه است و معمولاً در دستگاه‌های بزرگ‌تر و صنعتی استفاده می‌شود.
• ترموفیوز کپسولی: این نوع ترموفیوز دارای یک کپسول حاوی یک ماده حساس به دما است. با افزایش دما، این ماده منبسط شده و باعث قطع مدار می‌شود.

طبقه‌بندی بر اساس مکانیزم عمل:

• ترموفیوز یکبار مصرف: پس از قطع شدن مدار، این نوع ترموفیوز قابل تعمیر نیست و باید تعویض شود.
• ترموفیوز قابل تنظیم: این نوع ترموفیوز دارای یک مکانیزم تنظیم دما است که به شما امکان می‌دهد دمای قطع شدن را تنظیم کنید.

طبقه‌بندی بر اساس کاربرد:

• ترموفیوز یخچال: برای محافظت از موتور و المنت گرمایشی یخچال استفاده می‌شود.
• ترموفیوز سشوار: برای جلوگیری از داغ شدن بیش از حد موتور و المنت گرمایشی سشوار استفاده می‌شود.
• ترموفیوز لباسشویی: برای محافظت از المنت گرمایشی و موتور لباسشویی استفاده می‌شود.
• ترموفیوز تجهیزات الکترونیکی: برای محافظت از مدارهای داخلی تجهیزات الکترونیکی مانند تلویزیون، کامپیوتر و … استفاده می‌شود.

انتخاب فیوز حرارتی مناسب

برای انتخاب فیوز حرارتی مناسب، باید به عوامل زیر توجه کرد:

• دمای عمل: دمای عمل فیوز باید با دمای کاری دستگاه هماهنگ باشد.
• جریان نامی: جریان نامی فیوز باید برابر یا بیشتر از جریان مصرفی دستگاه باشد.
• ابعاد فیوز: ابعاد فیوز باید با فضای موجود در دستگاه هماهنگ باشد.

نکات مهم در مورد فیوز حرارتی

• فیوز حرارتی یک قطعه یکبار مصرف است و پس از عمل کردن باید تعویض شود.
• فیوز حرارتی را نباید با سیم یا هر ماده رسانای دیگری جایگزین کرد.
• برای تعویض فیوز حرارتی باید از یک متخصص کمک بگیرید.

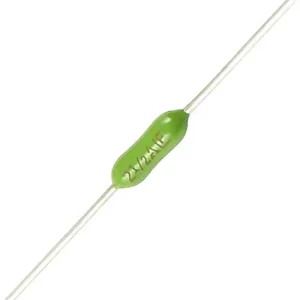

فیوز مقاومتی: محافظی برای مدارهای الکترونیکی

فیوز مقاومتی یک قطعه الکترونیکی کوچکی است که برای محافظت از مدارهای الکتریکی در برابر جریان بیش از حد طراحی شده است. به عبارت ساده‌تر، فیوز مقاومتی مانند یک فیوز معمولی عمل می‌کند، با این تفاوت که از یک عنصر مقاومتی برای قطع جریان استفاده می‌کند.

نحوه عملکرد فیوز مقاومتی

• عنصر مقاومتی: داخل فیوز مقاومتی، یک عنصر مقاومتی طراحی شده است که با عبور جریان از آن این ماده گرم می‌شود.
• قطع جریان: اگر جریان از حد معینی بیشتر شود، حرارت تولید شده در این عنصر به حدی می‌رسد که باعث ذوب شدن یا تبخیر آن می‌شود. در نتیجه، مدار قطع شده و از آسیب دیدن سایر اجزا و قطعات مدار جلوگیری می‌شود.
• بازنشانی: برخلاف برخی فیوزها، فیوزهای مقاومتی معمولاً قابل بازنشانی نیستند. به این معنی که پس از قطع شدن مدار، باید فیوز تعویض شود.

کاربردهای فیوز مقاومتی

فیوزهای مقاومتی در طیف وسیعی از مدارات دستگاه‌های الکترونیکی و الکتریکی استفاده می‌شوند، از جمله:

• مدارهای الکترونیکی حساس: برای محافظت از قطعات حساس مانند میکروکنترلرها و تقویت‌کننده‌ها.
• مدارهای تغذیه: برای محافظت از مدارهای تغذیه در برابر نوسانات جریان.
• دستگاه‌های قابل حمل: در دستگاه‌هایی مانند تلفن همراه، لپ‌تاپ و تبلت برای محافظت از باتری و سایر اجزا.

مزایای فیوز مقاومتی

• حفاظت دقیق: فیوزهای مقاومتی می‌توانند با دقت بسیار بالایی جریان را محدود کرده و از مدار محافظت کنند.
• اندازه کوچک: این فیوزها در اندازه‌های بسیار کوچک نیز موجود هستند که برای استفاده در دستگاه‌های الکترونیکی با ابعاد کوچک مناسب است.
• سرعت عمل بالا: فیوزهای مقاومتی بسیار سریع عمل می‌کنند و در صورت بروز اضافه جریان، بلافاصله مدار را قطع می‌کنند.

انواع فیوز مقاومتی

فیوزهای مقاومتی در انواع مختلفی تولید می‌شوند که هر کدام برای کاربرد خاصی مناسب هستند. برخی از انواع رایج عبارتند از:

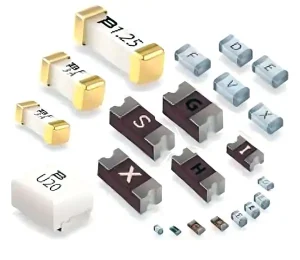

• فیوزهای SMD: فیوزهایی با ابعاد بسیار کوچک که برای استفاده در بردهای مدار چاپی SMD مناسب هستند.
• فیوزهای axial: فیوزهایی با شکل استوانه‌ای که به صورت عمودی بر روی برد مدار چاپی نصب می‌شوند.
• فیوزهای surface mount: فیوزهایی که بر روی سطح برد مدار چاپی نصب می‌شوند.

در انتخاب فیوز مقاومتی مناسب، باید به عوامل زیر توجه کرد:

• جریان نامی: حداکثر جریان قابل تحمل توسط فیوز
• ولتاژ نامی: حداکثر ولتاژی که فیوز می‌تواند تحمل کند
• ابعاد فیزیکی: اندازه و شکل فیوز
• نوع بسته‌بندی: بسته‌بندی SMD یا axial

به طور خلاصه، فیوز مقاومتی یک فیوز مدرن و حیاتی است که در مدارهای الکترونیکی کم حجم در برابر آسیب‌ها و نوسان‌ها محافظت می‌کند. انتخاب فیوز مناسب برای هر مدار به عوامل مختلفی بستگی دارد و باید با توجه به مشخصات مدار و قطعات آن انجام شود.

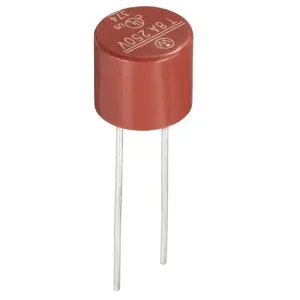

فیوز میکرو آهسته سوز (Micro Slow Blow Fuse)

فیوز میکرو آهسته سوز، یک نوع فیوز کوچک است که برای محافظت از مدارهای الکترونیکی در برابر اضافه بارهای کوتاه مدت طراحی شده است. این فیوزها به دلیل زمان تأخیر در قطع جریان، در برابر نوسانات ناگهانی جریان مقاوم هستند و به مدار فرصت می‌دهند تا به حالت عادی برگردد.

ساختار و عملکرد

فیوز میکرو آهسته سوز از یک عنصر مقاومتی بسیار نازک ساخته شده است که درون یک محفظه کوچک قرار دارد. هنگامی که جریان از حد مجاز عبور کند، این عنصر گرم شده و پس از گذشت زمان مشخصی ذوب می‌شود و مدار را قطع می‌کند.

مکانیزم عملکرد فیوز میکرو آهسته سوز:

1. جریان عادی: در حالت عادی، جریان از فیوز عبور می‌کند و عنصر مقاومتی به آرامی گرم می‌شود.
2. اضافه بار کوتاه مدت: در صورت بروز اضافه بار کوتاه مدت، عنصر مقاومتی سریع‌تر گرم می‌شود، اما به دلیل طراحی خاص فیوز، زمان مشخصی طول می‌کشد تا به دمای ذوب برسد.
3. قطع جریان: پس از گذشت زمان مشخص، عنصر مقاومتی ذوب شده و مدار قطع می‌شود.

ویژگی‌های فیوز میکرو آهسته سوز

• ابعاد کوچک: این فیوزها بسیار کوچک هستند و در فضاهای محدود قابل استفاده می‌باشند.
• زمان تأخیر: زمان تأخیر این فیوزها باعث می‌شود که در برابر نوسانات ناگهانی جریان مقاوم باشند.
• جریان نامی: هر فیوز میکرو آهسته سوز دارای یک جریان نامی مشخص است که نشان‌دهنده حداکثر جریان قابل تحمل است.
• ولتاژ نامی: ولتاژ نامی فیوز نشان‌دهنده حداکثر ولتاژی است که فیوز می‌تواند تحمل کند.

کاربردهای فیوز میکرو آهسته سوز

فیوزهای میکرو آهسته سوز در طیف وسیعی از دستگاه‌های الکترونیکی استفاده می‌شوند، از جمله:

• لوازم الکترونیکی مصرفی: تلفن همراه، لپ‌تاپ، تبلت و …
• تجهیزات صنعتی: کنترل‌کننده‌های صنعتی، درایوهای موتور و …
• خودرو: سیستم‌های الکترونیکی خودرو

انواع فیوز میکرو آهسته سوز

فیوزهای میکرو آهسته سوز در انواع مختلفی تولید می‌شوند که از نظر اندازه، جریان نامی، ولتاژ نامی و نوع بسته‌بندی با یکدیگر متفاوت هستند.

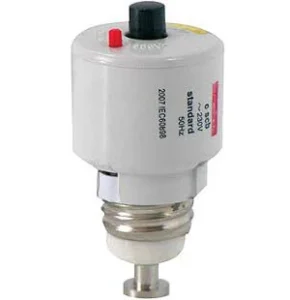

فیوز اتوماتیک

فیوز اتوماتیک، یا کلید خودکار، یکی از مهم‌ترین اجزای حفاظتی در سیستم‌های الکتریکی است که وظیفه قطع خودکار جریان برق در صورت بروز خطاهایی مانند اتصال کوتاه یا اضافه بار را بر عهده دارد. به عبارت ساده‌تر، فیوز اتوماتیک مانند یک نگهبان همیشه هوشیار برای مدارهای الکتریکی عمل می‌کند و از آن‌ها در برابر آسیب‌های احتمالی محافظت می‌کند.

ساختار و عملکرد فیوز اتوماتیک

فیوز اتوماتیک از دو بخش اصلی تشکیل شده است:

1. 1. بخش حرارتی: این بخش به تغییرات دما حساس است. هنگامی که جریان از مقدار مجاز بیشتر شود، دمای سیم داخل فیوز افزایش می‌یابد و در صورت ادامه این وضعیت، بخش حرارتی عمل کرده و مدار را قطع می‌کند.
   2. بخش مغناطیسی: این بخش به تغییرات شدت جریان حساس است. در صورت بروز اتصال کوتاه، شدت جریان به شدت افزایش می‌یابد و بخش مغناطیسی به سرعت عمل کرده و مدار را قطع می‌کند.

انواع فیوز اتوماتیک

فیوزهای اتوماتیک بر اساس کاربرد، ظرفیت جریان و نوع عملکرد به انواع مختلفی تقسیم می‌شوند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

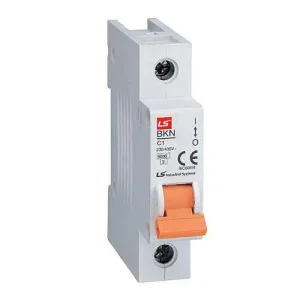

• کلید مینیاتوری (MCB): این نوع فیوز در مدارهای با جریان کم تا متوسط استفاده می‌شود و برای محافظت از مدارهای روشنایی، پریزها و تجهیزات کوچک مناسب است.
• کلید اتوماتیک کمپکت (MCCB): این نوع فیوز دارای ظرفیت جریان بالاتری نسبت به MCB است و برای محافظت از مدارهای صنعتی و تجهیزات بزرگ‌تر استفاده می‌شود.
• کلید اتوماتیک هوایی (ACB): این نوع فیوز برای محافظت از مدارهای با جریان بسیار بالا و در تابلوی برق اصلی ساختمان‌ها استفاده می‌شود.

مزایای استفاده از فیوز اتوماتیک

• ایمنی بالا: فیوز اتوماتیک به سرعت و دقت عمل کرده و از بروز آتش‌سوزی و آسیب‌های جدی به تجهیزات جلوگیری می‌کند.
• قابلیت تنظیم: بسیاری از فیوزهای اتوماتیک دارای قابلیت تنظیم جریان نامی هستند که این امکان را به شما می‌دهد تا فیوز را متناسب با نیاز مدار تنظیم کنید.
• طول عمر بالا: فیوزهای اتوماتیک دارای طول عمر بالایی هستند و در صورت استفاده صحیح، نیازی به تعویض مکرر ندارند.
• قابلیت بازنشانی: پس از رفع عیب، اکثر فیوزهای اتوماتیک را می‌توان به راحتی بازنشانی کرد و مجدداً از آن‌ها استفاده نمود.

کاربردهای فیوز اتوماتیک

فیوزهای اتوماتیک در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت: برای محافظت از موتورها، ترانسفورماتورها، تجهیزات کنترل صنعتی و…
• ساختمان‌های مسکونی و تجاری: برای محافظت از مدارهای روشنایی، پریزها، تجهیزات برقی و…
• خودرو: برای محافظت از سیستم‌های الکتریکی خودرو
• تجهیزات الکترونیکی: برای محافظت از مدارهای داخلی تجهیزات الکترونیکی

نکات مهم در استفاده از فیوز اتوماتیک

• انتخاب فیوز مناسب: برای انتخاب فیوز اتوماتیک مناسب، باید ظرفیت جریان و نوع بار را در نظر بگیرید.
• نصب صحیح: فیوز اتوماتیک باید به درستی در تابلو برق نصب شود و اتصالات آن محکم باشد.
• بازرسی دوره‌ای: فیوز اتوماتیک را به صورت دوره‌ای بررسی کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.

فیوز الکترونیکی: محافظی هوشمند برای مدارهای مدرن

فیوز الکترونیکی یا فیوز هوشمند، نسل جدیدی از فیوزها است که با استفاده از فناوری الکترونیک، عملکرد بسیار دقیق‌تر و پیشرفته‌تری نسبت به فیوزهای سنتی دارند. این فیوزها در مقایسه با فیوزهای حرارتی و مغناطیسی، قابلیت‌های بیشتری را ارائه می‌دهند و به طور گسترده‌ای در تجهیزات الکترونیکی مدرن، صنایع و کاربردهای حساس مورد استفاده قرار می‌گیرند.

ساختار و عملکرد فیوز الکترونیکی

فیوز الکترونیکی از اجزای الکترونیکی مختلفی مانند سنسور جریان، پردازنده، مدار کنترل و سوئیچ قدرت تشکیل شده است. این فیوزها با اندازه‌گیری دقیق جریان عبوری از مدار، هرگونه افزایش غیرعادی در جریان را تشخیص داده و در کمترین زمان ممکن مدار را قطع می‌کنند.

مزایای فیوز الکترونیکی

• سرعت عمل بسیار بالا: فیوزهای الکترونیکی با سرعت بسیار بالایی به تغییرات جریان پاسخ می‌دهند و از آسیب دیدن تجهیزات در برابر نوسانات ناگهانی جریان جلوگیری می‌کنند.
• دقت بالا: این فیوزها قادر به تشخیص انواع مختلف خطاهای الکتریکی مانند اضافه بار، اتصال کوتاه و نویزهای الکتریکی هستند.
• تنظیم‌پذیری: بسیاری از فیوزهای الکترونیکی دارای قابلیت تنظیم پارامترهای مختلف مانند جریان نامی، زمان تاخیر و آستانه قطع هستند.
• قابلیت تشخیص خطا: فیوزهای الکترونیکی می‌توانند نوع خطای رخ داده را تشخیص داده و اطلاعات مفیدی را برای عیب‌یابی ارائه دهند.
• قابلیت ارتباط: برخی از فیوزهای الکترونیکی دارای قابلیت ارتباط با سیستم‌های کنترل صنعتی هستند و می‌توانند اطلاعات مربوط به وضعیت مدار را به سیستم کنترل ارسال کنند.

کاربردهای فیوز الکترونیکی

فیوزهای الکترونیکی در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت: برای محافظت از تجهیزات صنعتی حساس، موتورهای الکتریکی، اینورترها و…
• تجهیزات الکترونیکی: در لپ‌تاپ‌ها، تلفن‌های همراه، تجهیزات پزشکی، تجهیزات مخابراتی و…
• خودروهای برقی: برای محافظت از باتری‌ها، موتورها و سیستم‌های شارژ
• تاسیسات انرژی‌های تجدیدپذیر: برای محافظت از پنل‌های خورشیدی، توربین‌های بادی و…

انواع فیوز الکترونیکی

فیوزهای الکترونیکی بر اساس ساختار، نوع تشخیص خطا و قابلیت‌های اضافی به انواع مختلفی تقسیم می‌شوند.

• فیوز الکترونیکی با سنسور جریان: این نوع فیوز از یک سنسور جریان برای اندازه‌گیری جریان استفاده می‌کند.
• فیوز الکترونیکی با پردازنده: این نوع فیوز دارای یک پردازنده داخلی است که اطلاعات دریافتی از سنسور را پردازش کرده و تصمیم به قطع مدار می‌گیرد.
• فیوز الکترونیکی با قابلیت ارتباط: این نوع فیوز می‌تواند با سایر تجهیزات الکترونیکی ارتباط برقرار کرده و اطلاعات مربوط به وضعیت مدار را ارسال کند.

مزایای استفاده از فیوز الکترونیکی نسبت به فیوزهای سنتی

• حفاظت دقیق‌تر: فیوزهای الکترونیکی با دقت بسیار بالاتری از مدار محافظت می‌کنند و از بروز خطاهای کاذب جلوگیری می‌کنند.
• قابلیت‌های بیشتر: این فیوزها دارای قابلیت‌های بیشتری مانند تشخیص انواع مختلف خطا، تنظیم‌پذیری و قابلیت ارتباط هستند.
• طول عمر بیشتر: فیوزهای الکترونیکی دارای طول عمر بیشتری نسبت به فیوزهای حرارتی و مغناطیسی هستند.

در کل، فیوزهای الکترونیکی به عنوان نسل جدیدی از فیوزها، قابلیت‌های بسیار بالایی را ارائه می‌دهند و به طور گسترده‌ای در صنایع و تجهیزات الکترونیکی مدرن مورد استفاده قرار می‌گیرند.

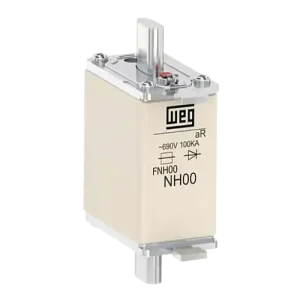

فیوز NH: محافظی قدرتمند برای جریان‌های بالا

فیوز NH یا فیوز چاقویی، نوعی فیوز پرقدرت است که به دلیل قابلیت قطع جریان‌های بسیار بالا در صنایع مختلف کاربرد گسترده‌ای دارد. این فیوزها در استاندارد DIN آلمان با شماره 43620 تعریف شده‌اند و به دلیل ساختار خاص خود، قادر به تحمل جریان‌های اتصال کوتاه بسیار زیاد هستند.

ساختار فیوز NH

فیوز NH از یک محفظه سرامیکی مستطیلی تشکیل شده است که در داخل آن، یک عنصر ذوب شونده قرار دارد. این عنصر، معمولاً از یک آلیاژ خاص ساخته شده است که در برابر حرارت بسیار مقاوم است. دو تیغه فلزی در دو طرف محفظه قرار دارند که به عنوان ترمینال‌های اتصال عمل می‌کنند.

ویژگی‌های فیوز NH

• قدرت قطع بالا: فیوزهای NH قادر به قطع جریان‌های اتصال کوتاه بسیار بالا هستند که آن‌ها را برای محافظت از مدارهای با جریان زیاد مناسب می‌سازد.
• مقاومت بالا در برابر حرارت: عنصر ذوب شونده این فیوزها، مقاومت بسیار بالایی در برابر حرارت دارد و از این رو، در برابر حرارت‌های ناشی از جریان‌های زیاد مقاوم هستند.
• سرعت عمل بالا: فیوزهای NH در صورت بروز اتصال کوتاه، به سرعت عمل کرده و مدار را قطع می‌کنند.
• طول عمر بالا: این فیوزها دارای طول عمر بالایی هستند و در صورت استفاده صحیح، نیازی به تعویض مکرر ندارند.

کاربردهای فیوز NH

فیوزهای NH در صنایع مختلفی از جمله:

• صنعت برق: برای محافظت از ترانسفورماتورها، موتورهای الکتریکی، کابل‌ها و…
• صنعت فولاد: برای محافظت از کوره‌های قوس الکتریکی و سایر تجهیزات صنعتی
• صنعت نفت و گاز: برای محافظت از تجهیزات پمپاژ و سایر تجهیزات صنعتی

مزایای استفاده از فیوز NH

• ایمنی بالا: فیوزهای NH با قطع سریع جریان در صورت بروز اتصال کوتاه، از بروز آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کنند.
• قابلیت اطمینان بالا: این فیوزها دارای قابلیت اطمینان بالایی هستند و در شرایط مختلف عملکرد مناسبی دارند.
• طول عمر بالا: فیوزهای NH دارای طول عمر بالایی هستند و نیازی به تعویض مکرر ندارند.

نکات مهم در استفاده از فیوز NH

• انتخاب فیوز مناسب: برای انتخاب فیوز NH مناسب، باید ظرفیت جریان و نوع بار را در نظر بگیرید.
• نصب صحیح: فیوز NH باید به درستی در تابلو برق نصب شود و اتصالات آن محکم باشد.
• بازرسی دوره‌ای: فیوز NH را به صورت دوره‌ای بررسی کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.

فیوز مینیاتوری (MCB)

فیوز مینیاتوری یا کلید مینیاتوری (Miniature Circuit Breaker) یکی از مهم‌ترین اجزای حفاظتی در سیستم‌های الکتریکی است که برای محافظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه به کار می‌رود. این دستگاه به صورت خودکار و بدون نیاز به دخالت انسان، در صورت بروز خطا، مدار را قطع می‌کند و از آسیب دیدن تجهیزات و ایجاد خطر جلوگیری می‌کند.

ساختار و عملکرد فیوز مینیاتوری

فیوز مینیاتوری از قسمت‌های مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند:

• بدنه: معمولاً از پلاستیک مقاوم ساخته شده و برای عایق‌بندی و محافظت از اجزای داخلی استفاده می‌شود.
• مکانیزم قطع: شامل یک بوبین حرارتی و یک بوبین مغناطیسی است. بوبین حرارتی به تغییرات دما حساس است و در صورت افزایش بیش از حد جریان و گرم شدن، باعث عمل کردن مکانیزم قطع می‌شود. بوبین مغناطیسی نیز به تغییرات شدت جریان حساس است و در صورت بروز اتصال کوتاه، به سرعت عمل کرده و مدار را قطع می‌کند.
• کنتاکت‌ها: این قسمت‌ها برای برق‌رسانی و قطع جریان استفاده می‌شوند.
• دکمه تست: برای بررسی عملکرد صحیح فیوز استفاده می‌شود.
• دکمه قطع و وصل: برای قطع و وصل دستی مدار به کار می‌رود.

انواع فیوز مینیاتوری

فیوزهای مینیاتوری بر اساس نوع عملکرد، ظرفیت جریان و سایر ویژگی‌ها به انواع مختلفی تقسیم می‌شوند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• فیوز مینیاتوری B: دارای مشخصه تاخیر زمانی است و برای محافظت از بارهایی که جریان راه‌اندازی بالایی دارند مانند موتورها استفاده می‌شود.
• فیوز مینیاتوری C: دارای مشخصه متوسط است و برای مصارف عمومی مانند محافظت از مدارهای روشنایی و پریزها استفاده می‌شود.
• فیوز مینیاتوری D: دارای مشخصه سریع است و برای محافظت از مدارهایی که در برابر اتصال کوتاه حساس هستند مانند مدارهای الکترونیکی استفاده می‌شود.

مزایای استفاده از فیوز مینیاتوری

• ایمنی بالا: فیوز مینیاتوری به سرعت و دقت عمل کرده و از بروز آتش‌سوزی و آسیب‌های جدی به تجهیزات جلوگیری می‌کند.
• قابلیت تنظیم: بسیاری از فیوزهای مینیاتوری دارای قابلیت تنظیم جریان نامی هستند که این امکان را به شما می‌دهد تا فیوز را متناسب با نیاز مدار تنظیم کنید.
• طول عمر بالا: فیوزهای مینیاتوری دارای طول عمر بالایی هستند و در صورت استفاده صحیح، نیازی به تعویض مکرر ندارند.
• قابلیت بازنشانی: پس از رفع عیب، اکثر فیوزهای مینیاتوری را می‌توان به راحتی بازنشانی کرد و مجدداً از آن‌ها استفاده نمود.

کاربردهای فیوز مینیاتوری

فیوزهای مینیاتوری در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت: برای محافظت از موتورها، ترانسفورماتورها، تجهیزات کنترل صنعتی و…
• ساختمان‌های مسکونی و تجاری: برای محافظت از مدارهای روشنایی، پریزها، تجهیزات برقی و…
• خودرو: برای محافظت از سیستم‌های الکتریکی خودرو
• تجهیزات الکترونیکی: برای محافظت از مدارهای داخلی تجهیزات الکترونیکی

فیوز فشنگی

فیوز فشنگی یا فیوز بوکس، یکی از انواع پرکاربرد فیوزهای فشار ضعیف است که به دلیل شکل استوانه‌ای خود به این نام شناخته می‌شود. این فیوزها در پایه فیوز با محفظه پیچی نصب می‌شوند و از یک بدنه سرامیکی، یک عنصر ذوب‌شونده و یک کلاهک شیشه‌ای تشکیل شده‌اند.

ساختار فیوز فشنگی

• بدنه سرامیکی: این قسمت استوانه‌ای شکل بوده و از جنس سرامیک ساخته می‌شود. بدنه سرامیکی علاوه بر عایق‌بندی، به عنوان نگهدارنده سایر اجزای فیوز نیز عمل می‌کند.
• عنصر ذوب‌شونده: این عنصر معمولاً از یک نوار فلزی نازک ساخته شده از آلیاژهای خاص مانند نقره یا مس است. هنگامی که جریان از مقدار مجاز بیشتر شود، این نوار گرم شده و ذوب می‌شود و مدار را قطع می‌کند.
• کلاهک شیشه‌ای: این قسمت انتهایی فیوز را پوشانده و از ورود گرد و غبار و رطوبت به داخل فیوز جلوگیری می‌کند.

عملکرد فیوز فشنگی

هنگامی که جریان از فیوز عبور می‌کند، بخشی از انرژی الکتریکی به گرما تبدیل می‌شود. اگر شدت جریان از مقدار نامی فیوز بیشتر شود، گرمای تولید شده باعث ذوب شدن عنصر ذوب‌شونده می‌شود. با قطع شدن این عنصر، مدار الکتریکی قطع شده و از آسیب دیدن سایر تجهیزات جلوگیری می‌شود.

انواع فیوز فشنگی

فیوزهای فشنگی بر اساس مشخصه‌های زمانی و کلاس‌های مختلفی تقسیم‌بندی می‌شوند:

• فیوزهای با مشخصه زمانی: این فیوزها بر اساس سرعت عمل در برابر اضافه بار به انواع مختلفی تقسیم می‌شوند:
  • فیوزهای کندکار: این فیوزها در برابر اضافه بارهای کوتاه‌مدت مقاومت می‌کنند و برای بارهایی مانند موتورها که جریان راه‌اندازی بالایی دارند، مناسب هستند.
  • فیوزهای سریع: این فیوزها در برابر اضافه بارهای طولانی‌مدت حساس هستند و برای محافظت از مدارهایی که در برابر اضافه بار حساس هستند، استفاده می‌شوند.
• کلاس‌های فیوز: کلاس‌های مختلفی مانند gL، gG و gR برای فیوزهای فشنگی تعریف شده است که هر کدام مشخصه‌های زمانی و کاربردهای خاص خود را دارند.

کاربردهای فیوز فشنگی

فیوزهای فشنگی در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت: برای محافظت از موتورها، ترانسفورماتورها و سایر تجهیزات صنعتی
• ساختمان‌های مسکونی و تجاری: برای محافظت از مدارهای روشنایی، پریزها و تجهیزات برقی
• خودرو: در برخی موارد برای محافظت از مدارهای الکتریکی خودرو

مزایای استفاده از فیوز فشنگی

• سادگی و قیمت مناسب: فیوزهای فشنگی دارای ساختار ساده و قیمت مناسبی هستند.
• قابلیت اطمینان بالا: این فیوزها در صورت بروز خطا، به سرعت عمل کرده و مدار را قطع می‌کنند.
• طول عمر بالا: فیوزهای فشنگی دارای طول عمر بالایی هستند و در صورت استفاده صحیح، نیازی به تعویض مکرر ندارند

فیوز SMD: محافظی کوچک برای مدارهای الکترونیکی

فیوز SMD (Surface Mount Device Fuse) نوعی فیوز کوچک و فشرده است که به صورت مستقیم بر روی بردهای مدار چاپی (PCB) نصب می‌شود. این فیوزها به منظور حفاظت از مدارهای الکترونیکی در برابر جریان‌های بیش از حد و نوسانات ولتاژی طراحی شده‌اند. به دلیل ابعاد کوچک و قابلیت نصب آسان، فیوزهای SMD در دستگاه‌های الکترونیکی مدرن مانند تلفن‌های همراه، لپ‌تاپ‌ها، دوربین‌های دیجیتال و سایر دستگاه‌های الکترونیکی قابل حمل به طور گسترده‌ای مورد استفاده قرار می‌گیرند.

ساختار فیوز SMD

فیوز SMD از اجزای ساده‌ای تشکیل شده است:

• • بدنه: معمولاً از سرامیک یا شیشه ساخته می‌شود و به عنوان عایق عمل می‌کند.
  • عنصر ذوب شونده: یک نوار فلزی نازک که در برابر حرارت حساس است و در صورت افزایش بیش از حد جریان، ذوب می‌شود.
  • پدهای اتصال: این پدها برای اتصال فیوز به برد مدار چاپی استفاده می‌شوند.

انواع فیوز SMD

فیوزهای SMD در انواع مختلفی با ابعاد و مشخصات متفاوت تولید می‌شوند. برخی از رایج‌ترین ابعاد فیوزهای SMD عبارتند از:

• • 0402: کوچک‌ترین اندازه فیوز SMD است و در دستگاه‌های بسیار کوچک استفاده می‌شود.
  • 0603: اندازه متداول فیوز SMD است که در بسیاری از کاربردها استفاده می‌شود.
  • 1206: اندازه بزرگ‌تر از فیوز SMD است و برای جریان‌های بالاتر استفاده می‌شود.

مزایای فیوز SMD

• ابعاد کوچک: به دلیل ابعاد کوچک، امکان استفاده در دستگاه‌های الکترونیکی با فضای محدود را فراهم می‌کند.
• نصب آسان: به صورت مستقیم بر روی برد مدار چاپی نصب می‌شود و نیازی به پایه یا نگهدارنده خاصی ندارد.
• قابلیت اطمینان بالا: در برابر شوک‌های مکانیکی و حرارتی مقاوم است.
• سرعت عمل بالا: در صورت بروز خطا، به سرعت مدار را قطع می‌کند.

کاربردهای فیوز SMD

فیوزهای SMD در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• تلفن‌های همراه: برای محافظت از باتری، مدار شارژ و سایر اجزای داخلی
• لپ‌تاپ‌ها: برای محافظت از مادربرد و سایر اجزای الکترونیکی
• دوربین‌های دیجیتال: برای محافظت از سنسور تصویر و سایر اجزای الکترونیکی
• تجهیزات پزشکی: برای محافظت از مدارهای حساس در تجهیزات پزشکی
• خودروهای الکترونیکی: برای محافظت از مدارهای الکترونیکی خودرو

انتخاب فیوز SMD مناسب

برای انتخاب فیوز SMD مناسب، باید موارد زیر را در نظر گرفت:

• جریان نامی: حداکثر جریانی که فیوز می‌تواند بدون آسیب دیدن تحمل کند.
• ولتاژ نامی: حداکثر ولتاژی که فیوز می‌تواند تحمل کند.
• سرعت عمل: زمانی که فیوز در برابر اضافه بار یا اتصال کوتاه عمل می‌کند.
• ابعاد فیوز: باید با ابعاد فضای موجود بر روی برد مدار چاپی مطابقت داشته باشد

فیوزهای خودرو

فیوزهای خودرو قطعات کوچک اما بسیار مهمی هستند که از مدارهای الکتریکی خودرو در برابر آسیب محافظت می‌کنند. این قطعات با قطع جریان برق در صورت بروز اتصال کوتاه یا اضافه بار، از سوختن قطعات گران‌قیمت خودرو جلوگیری می‌کنند.

فیوز خودرو چیست و چه کاری انجام می‌دهد؟

فیوز در واقع یک سیم نازک فلزی است که در داخل یک محفظه قرار دارد. این سیم به گونه‌ای طراحی شده است که در صورت عبور جریان الکتریکی بیش از حد، ذوب شده و مدار را قطع می‌کند. این عمل باعث می‌شود که جریان برق به سایر قسمت‌های خودرو نرسد و از آسیب دیدن آن‌ها جلوگیری شود.

چرا فیوز خودرو مهم است؟

• محافظت از سیستم الکتریکی خودرو: فیوزها از سوختن سیم‌کشی، موتور استارت، دینام و سایر اجزای الکتریکی خودرو جلوگیری می‌کنند.
• ایمنی: با جلوگیری از آتش‌سوزی ناشی از اتصال کوتاه، امنیت سرنشینان خودرو را افزایش می‌دهند.
• کاهش هزینه تعمیرات: تعویض یک فیوز سوخته بسیار ارزان‌تر از تعمیر یا تعویض قطعات گران‌قیمت خودرو است.

انواع فیوز خودرو

فیوزهای خودرو در انواع مختلفی تولید می‌شوند که از نظر اندازه، شکل و ظرفیت جریان با هم متفاوت هستند. برخی از انواع رایج فیوزهای خودرو عبارتند از:

• • فیوزهای تیغه‌ای: این نوع فیوزها دارای شکل تیغه‌ای هستند و در بیشتر خودروها استفاده می‌شوند.
  • فیوزهای استوانه‌ای: این فیوزها به شکل استوانه‌ای هستند و معمولاً در خودروهای قدیمی‌تر استفاده می‌شدند.
  • فیوزهای مینی: این فیوزها کوچک‌تر از فیوزهای تیغه‌ای هستند و در برخی از خودروهای مدرن استفاده می‌شوند.

جعبه فیوز خودرو

جعبه فیوز خودرو مکانی است که تمام فیوزهای خودرو در آن قرار دارند. این جعبه معمولاً در زیر داشبورد یا در محفظه موتور قرار دارد. هر فیوز در جعبه فیوز به یک جزء خاص از خودرو مانند چراغ‌ها، رادیو، ویندوز برقی و … اختصاص دارد.

چگونه فیوز سوخته را تشخیص دهیم؟

برای تشخیص فیوز سوخته، می‌توانید از یک مولتی‌متر استفاده کنید. اگر فیوز سوخته باشد، مولتی‌متر هیچ مقاومتی را نشان نمی‌دهد. همچنین می‌توانید فیوز را از نظر ظاهری بررسی کنید. اگر فیوز سوخته باشد، ممکن است سیم داخل آن قطع شده باشد یا محفظه آن تغییر رنگ داده باشد.

نکات مهم در مورد فیوزهای خودرو

• هرگز از فیوز با آمپر بالاتر از مقدار مشخص شده استفاده نکنید. این کار می‌تواند باعث آسیب دیدن مدارهای الکتریکی خودرو شود.
• هنگام تعویض فیوز، حتماً از فیوزی با آمپر و ولتاژ یکسان استفاده کنید.
• اگر فیوز به طور مکرر می‌سوزد، ممکن است مشکل دیگری در مدار الکتریکی خودرو وجود داشته باشد. در این صورت، باید به یک مکانیک مراجعه کنید.

سوالات متداول

• چرا فیوز می‌سوزد؟ دلایل مختلفی برای سوختن فیوز وجود دارد، از جمله اتصال کوتاه، اضافه بار، استفاده از قطعه معیوب و …
• چگونه می‌توان فیوز سوخته را تعویض کرد؟ برای تعویض فیوز سوخته، ابتدا باید جعبه فیوز را پیدا کنید و سپس فیوز سوخته را با فیوز جدید جایگزین کنید.
• آیا می‌توان از فیوزهای مختلف در یک خودرو استفاده کرد؟ خیر، هر فیوز برای یک مدار خاص طراحی شده است و استفاده از فیوز نامناسب می‌تواند باعث آسیب دیدن خودرو شود.

چگونه فیوز سوخته را تشخیص دهیم؟

برای تشخیص فیوز سوخته، می‌توانید از یک مولتی‌متر استفاده کنید. مولتی‌متر را در رنج مقاومت اهم پایین قرار دهید،  اگر فیوز سوخته باشد، مولتی‌متر هیچ مقاومتی را نشان نمی‌دهد. همچنین می‌توانید فیوز را از نظر ظاهری بررسی کنید. اگر فیوز سوخته باشد، ممکن است سیم داخل آن قطع شده باشد یا محفظه آن تغییر رنگ داده باشد.

از صفحات دیگر خدمات ما بازدید نمایید:

• تعمیر تلویزیون در شهرک اکباتان
• تعمیر پنل تلویزیون
• تعمیر اسپیکر
• تعمیر لپ تاپ
• تعمیر مانیتور
• تعمیر آداپتور
• تعمیر ماکروفر
• تعمیر جاروبرقی
