خازن و کاربرد آن

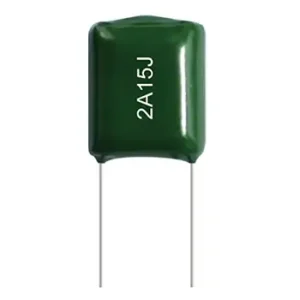

خازن‌های پلی استر نوعی خازن فیلمی هستند که از فیلم پلی استر (معمولاً پلی اتیلن ترفتالات یا PET) به عنوان دی الکتریک استفاده می‌کنند.

این خازن‌ها به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از مدارهای الکترونیکی کاربرد گسترده‌ای دارند.

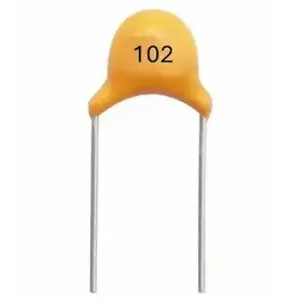

خازن‌های سرامیکی

دارای دی‌الکتریک سرامیکی هستند. ظرفیت بالا در ابعاد کوچک، تحمل ولتاژ بالا و ضریب دمایی پایین از ویژگی‌های آن‌هاست.

در فیلترها، مدارهای تشدید و کوپلینگ استفاده می‌شوند.

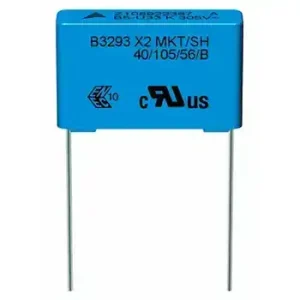

خازن‌های فیلمی MKT

دی‌الکتریک آن‌ها از مواد پلیمری مانند پلی استر، پلی پروپیلن یا پلی کربنات ساخته می‌شود. دارای تلفات کم، پایداری بالا و مقاومت در برابر حرارت هستند.

در مدارهای تایمینگ، فیلترها و کوپلینگ به کار می‌روند.

خازن‌های کاغذی

از کاغذ آغشته به روغن یا موم به عنوان دی‌الکتریک استفاده می‌کنند. ظرفیت بالا و قیمت پایین از مزایای آن‌هاست اما عمر مفید کمتری دارند.

در مدارهای فیلتر، کوپلینگ و به عنوان خازن شروع موتور استفاده می‌شوند.

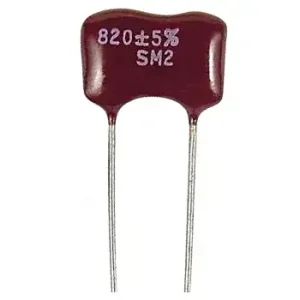

خازن‌های میکا

دارای دی‌الکتریک میکا هستند. پایداری بالا، تلفات کم و مقاومت در برابر حرارت و رطوبت از ویژگی‌های آن‌هاست.

در مدارهای فرکانس بالا و کاربردهای نظامی استفاده می‌شوند.

خازن‌های تانتالیوم

خازن‌های تانتالیوم نوعی خازن الکترولیتی هستند که به دلیل ظرفیت بالا در ابعاد کوچک، پایداری خوب و نویز پایینی دارد.

درتجهیزات الکترونیکی مصرفی، تجهیزات پزشکی و صنایع نظامی کاربرد گسترده‌ای دارند.

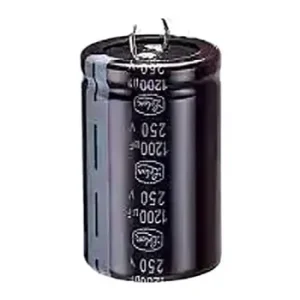

خازن‌های الکترولیتی

از یک لایه اکسید فلزی به عنوان دی‌الکتریک استفاده می‌کنند. ظرفیت بسیار بالا در ابعاد کوچک دارند اما قطبیت دارند و در ولتاژ معکوس آسیب می‌بینند.

در مدارهای تغذیه، فیلترها و مدارهای زمان‌دار به کار می‌روند.

ابر خازن‌ها

ظرفیت بسیار بالاتری نسبت به خازن‌های معمولی دارند و می‌توانند انرژی بیشتری را ذخیره کنند. در کاربردهایی مانند خودروهای هیبریدی، پشتیبان‌گیری باتری و سیستم‌های انرژی تجدیدپذیر استفاده می‌شوند.

2. بر اساس ساختار فیزیکی:

خازن‌های ثابت

ظرفیت آن‌ها ثابت است و نمی‌توان آن را تغییر داد.

خازن‌های متغیر

ظرفیت آن‌ها را می‌توان به صورت مکانیکی یا الکتریکی تغییر داد. در مدارهای تنظیم فرکانس و فیلترهای قابل تنظیم استفاده می‌شوند.

خازن‌های متغیر تریمر

ساختار: ظرفیت با چرخاندن یک پیچ تغییر می‌کند.

کاربردها: تنظیم دقیق فرکانس در مدارهای نوسان‌ساز

خازن‌ها را می‌توان به دو دسته اصلی تقسیم کرد:

1. خازن‌های ثابت: ظرفیت این نوع خازن‌ها ثابت است و نمی‌توان آن را تغییر داد.
2. خازن‌های متغیر: ظرفیت این نوع خازن‌ها قابل تنظیم است.

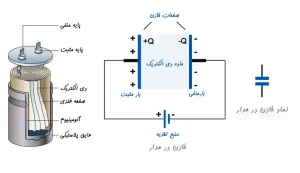

خازن‌ها به دلیل خاصیت ذخیره انرژی الکتریکی در میدان الکتریکی بین صفحات خود، نقش بسیار مهمی در فیلتر کردن سیگنال‌ها ایفا می‌کنند. این خاصیت باعث می‌شود که خازن‌ها به عنوان یک عنصر اساسی در مدارهای الکترونیکی برای جداسازی فرکانس‌های مختلف مورد استفاده قرار گیرند.

چگونه خازن‌ها سیگنال‌ها را فیلتر می‌کنند؟

خازن‌ها به دلیل امپدانس (مقاومت در برابر جریان متناوب) متناسب با فرکانس، می‌توانند سیگنال‌های با فرکانس‌های مختلف را به شکل‌های مختلفی تحت تأثیر قرار دهند. این امپدانس با رابطه زیر بیان می‌شود:

Xc = 1 / (2 * π * f * C)

• Xc: امپدانس خازن (بر حسب اهم)
• f: فرکانس سیگنال (بر حسب هرتز)
• C: ظرفیت خازن (بر حسب فاراد)

همانطور که از رابطه بالا مشخص است، امپدانس خازن با افزایش فرکانس کاهش می‌یابد. به عبارت دیگر، خازن‌ها به سیگنال‌های با فرکانس بالا مقاومت کمتری نشان می‌دهند و به راحتی اجازه عبور آن‌ها را می‌دهند. در مقابل، سیگنال‌های با فرکانس پایین با امپدانس بالاتری مواجه می‌شوند و در نتیجه، خازن کمتر اجازه عبور آن‌ها را می‌دهد.

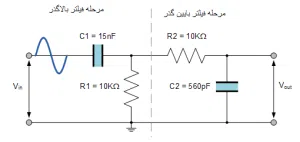

انواع فیلترهای خازنی

با اتصال خازن به همراه مقاومت، می‌توان انواع مختلفی از فیلترهای خازنی را طراحی کرد:

• فیلتر پایین‌گذر (Low-pass filter): در این نوع فیلتر، خازن به صورت موازی با مقاومت قرار می‌گیرد. سیگنال‌های با فرکانس پایین به راحتی از این فیلتر عبور می‌کنند، در حالی که سیگنال‌های با فرکانس بالا تضعیف می‌شوند.
• فیلتر بالاگذر (High-pass filter): در این نوع فیلتر، خازن به صورت سری با مقاومت قرار می‌گیرد. سیگنال‌های با فرکانس بالا به راحتی از این فیلتر عبور می‌کنند، در حالی که سیگنال‌های با فرکانس پایین تضعیف می‌شوند.
• فیلترهای باند گذر (Band-pass filter) و باند حذف (Band-stop filter): با ترکیب چندین خازن و مقاومت می‌توان فیلترهایی طراحی کرد که فقط به محدوده خاصی از فرکانس‌ها اجازه عبور دهند یا آن‌ها را حذف کنند.

کاربردهای فیلترهای خازنی

• حذف نویز: خازن‌ها می‌توانند نویزهای با فرکانس بالا را که به صورت تداخل در سیگنال‌های مفید ایجاد می‌شوند، حذف کنند.
• صاف کردن ولتاژ: در مدارهای تغذیه، خازن‌ها برای صاف کردن ولتاژ خروجی و کاهش نوسانات استفاده می‌شوند.
• کوپلینگ سیگنال‌ها: خازن‌ها می‌توانند سیگنال‌های AC را بین دو مدار کوپل کنند بدون اینکه اجزای DC بر روی مدار دوم تأثیر بگذارند.
• تشکیل مدارهای نوسان‌ساز: خازن‌ها به همراه سلف‌ها می‌توانند مدارهای نوسان‌ساز را تشکیل دهند که برای تولید سیگنال‌های متناوب استفاده می‌شوند.
• مدارهای زمان‌دار: خازن‌ها به همراه مقاومت‌ها می‌توانند مدارهای زمان‌دار ساده‌ای ایجاد کنند که برای ایجاد تاخیر در روشن یا خاموش شدن یک مدار استفاده می‌شود.

مزایای استفاده از خازن به عنوان فیلتر

• اندازه کوچک و وزن کم: خازن‌ها به طور معمول ابعاد کوچکی دارند و وزن کمی دارند.
• قیمت مناسب: خازن‌ها نسبت به سایر اجزای الکترونیکی، قیمت مناسبی دارند.
• پایداری بالا: خازن‌ها معمولاً پایداری بالایی در برابر تغییرات دما و فرکانس دارند.

در کل، خازن‌ها به عنوان یک عنصر اساسی در مدارهای الکترونیکی، نقش بسیار مهمی در فیلتر کردن سیگنال‌ها و بهبود عملکرد مدارهای الکترونیکی ایفا می‌کنند.

مثال‌هایی از سوالات ممکن:

• تفاوت بین فیلتر پایین‌گذر و بالاگذر چیست؟
• چگونه می‌توان یک فیلتر باند گذر با استفاده از خازن و مقاومت طراحی کرد؟
• چه نوع خازنی برای فیلتر کردن نویز در یک مدار تقویت‌کننده مناسب است؟

خازن‌ها به دلیل خاصیت ذخیره‌سازی انرژی الکتریکی در میدان الکتریکی بین صفحات خود، نقش مهمی در تثبیت ولتاژ ایفا می‌کنند. این خاصیت باعث می‌شود که خازن‌ها بتوانند نوسانات ولتاژ را کاهش داده و ولتاژ را در یک سطح تقریباً ثابت نگه دارند.

چگونه خازن‌ها ولتاژ را تثبیت می‌کنند؟

• ذخیره انرژی: هنگامی که ولتاژ ورودی به یک خازن افزایش می‌یابد، خازن شروع به شارژ شدن می‌کند و انرژی را در میدان الکتریکی خود ذخیره می‌کند.
• تخلیه انرژی: هنگامی که ولتاژ ورودی کاهش می‌یابد، انرژی ذخیره شده در خازن به مدار بازگردانده می‌شود و از کاهش بیش از حد ولتاژ جلوگیری می‌کند.

به عبارت دیگر، خازن مانند یک مخزن کوچک عمل می‌کند که انرژی الکتریکی را ذخیره کرده و در زمان نیاز آن را آزاد می‌کند. این عمل باعث می‌شود که ولتاژ خروجی خازن نسبت به ولتاژ ورودی پایدارتر باشد.

کاربرد خازن در تثبیت ولتاژ

• مدارهای تغذیه: یکی از مهم‌ترین کاربردهای خازن در مدارهای تغذیه است. در این مدارها، خازن به صورت موازی با بار متصل می‌شود. هنگامی که ولتاژ ورودی به مدار تغذیه نوسان می‌کند، خازن این نوسانات را جذب کرده و ولتاژ خروجی را صاف می‌کند.
• فیلتر کردن نویز: خازن‌ها می‌توانند نویزهای با فرکانس بالا را که به صورت تداخل در سیگنال‌های مفید ایجاد می‌شوند، حذف کنند و به این ترتیب ولتاژ را پایدارتر کنند.
• کاهش ریپل: در مدارهای تغذیه که از دیودهای یکسو کننده استفاده می‌شود، ولتاژ خروجی دارای نوساناتی به نام ریپل است. خازن‌ها می‌توانند این ریپل را کاهش داده و ولتاژ خروجی را صاف‌تر کنند.

عوامل موثر بر عملکرد خازن در تثبیت ولتاژ

• ظرفیت خازن: هرچه ظرفیت خازن بیشتر باشد، مقدار انرژی بیشتری را می‌تواند ذخیره کند و در نتیجه نوسانات ولتاژ را بهتر کنترل می‌کند.
• فرکانس نوسانات: خازن‌ها در برابر نوسانات با فرکانس بالا عملکرد بهتری دارند.
• مقدار بار: مقدار باری که از مدار کشیده می‌شود، بر روی عملکرد خازن در تثبیت ولتاژ تأثیرگذار است.

مزایای استفاده از خازن برای تثبیت ولتاژ

• سادگی و ارزان بودن: خازن‌ها اجزای الکترونیکی ساده و ارزان قیمتی هستند.
• اندازه کوچک: خازن‌ها ابعاد کوچکی دارند و به راحتی می‌توان آن‌ها را در مدارها جای داد.
• پایداری بالا: خازن‌ها معمولاً پایداری بالایی در برابر تغییرات دما و فرکانس دارند.

در کل، خازن‌ها به عنوان یک عنصر اساسی در مدارهای الکترونیکی، نقش بسیار مهمی در تثبیت ولتاژ و بهبود عملکرد مدارهای الکترونیکی ایفا می‌کنند.

مثال‌هایی از سوالات ممکن:

• چگونه می‌توان ظرفیت خازن مناسب برای یک مدار تغذیه را انتخاب کرد؟
• چه عواملی بر روی عمر مفید یک خازن در مدارهای تغذیه تأثیر می‌گذارند؟
• تفاوت بین خازن‌های الکترولیتی و سرامیکی در کاربردهای تثبیت ولتاژ چیست؟

خازن‌ها علاوه بر تثبیت ولتاژ و فیلتر کردن سیگنال‌ها، در ایجاد تاخیر زمانی نیز کاربرد گسترده‌ای دارند. این خاصیت خازن‌ها به دلیل توانایی آن‌ها در ذخیره انرژی الکتریکی و آزادسازی تدریجی آن است.

چگونه خازن‌ها باعث ایجاد تاخیر زمانی می‌شوند؟

هنگامی که یک خازن به یک مدار متصل می‌شود، شروع به شارژ شدن می‌کند. مدت زمانی که خازن برای رسیدن به ولتاژ کامل نیاز دارد، به ظرفیت خازن و مقاومت مدار بستگی دارد. این زمان را ثابت زمان مدار RC می‌گویند و با رابطه زیر محاسبه می‌شود:

τ = R * C

• τ: ثابت زمان (بر حسب ثانیه)
• R: مقاومت (بر حسب اهم)
• C: ظرفیت خازن (بر حسب فاراد)

هر چه ثابت زمان بزرگ‌تر باشد، زمان بیشتری طول می‌کشد تا خازن شارژ شود و در نتیجه تاخیر زمانی ایجاد شده بیشتر خواهد بود.

کاربردهای ایجاد تاخیر زمانی توسط خازن‌ها

• مدارهای زمان‌دار: خازن‌ها به همراه مقاومت‌ها می‌توانند مدارهای زمان‌دار ساده‌ای ایجاد کنند که برای ایجاد تاخیر در روشن یا خاموش شدن یک مدار استفاده می‌شود.
• مدارهای نوسان‌ساز: خازن‌ها به همراه سلف‌ها می‌توانند مدارهای نوسان‌ساز را تشکیل دهند که برای تولید سیگنال‌های متناوب با فرکانس مشخص استفاده می‌شوند.
• مدارهای یکپارچه: در بسیاری از مدارهای یکپارچه، از خازن‌ها برای ایجاد تاخیرهای زمانی کوتاه استفاده می‌شود.
• مدارهای کنترل موتور: در برخی از موتورهای الکتریکی، از خازن‌ها برای ایجاد تاخیر زمانی در روشن شدن یا خاموش شدن موتور استفاده می‌شود.

مزایای استفاده از خازن برای ایجاد تاخیر زمانی

• سادگی و ارزان بودن: مدارهای زمان‌دار مبتنی بر خازن بسیار ساده و ارزان هستند.
• انعطاف‌پذیری: با تغییر ظرفیت خازن یا مقاومت، می‌توان زمان تاخیر را به راحتی تغییر داد.
• اندازه کوچک: خازن‌ها ابعاد کوچکی دارند و به راحتی می‌توان آن‌ها در مدارها جای داد.

مثال ساده یک مدار زمان‌دار با خازن

![مدار زمان‌دار با خازن]

در شکل بالا یک مدار زمان‌دار ساده با استفاده از یک خازن و یک مقاومت نشان داده شده است. هنگامی که کلید بسته می‌شود، خازن شروع به شارژ شدن می‌کند. زمانی که ولتاژ خازن به یک مقدار مشخص رسید، مثلاً ولتاژ آستانه یک ترانزیستور، ترانزیستور هدایت کرده و خروجی مدار تغییر می‌کند. با انتخاب مناسب مقادیر مقاومت و ظرفیت خازن، می‌توان زمان تاخیر مورد نظر را به دست آورد.

نکات مهم

• دقت: برای ایجاد تاخیرهای زمانی بسیار دقیق، بهتر است از مدارهای زمان‌دار تخصصی استفاده شود.
• دمای محیط: دما بر روی ظرفیت خازن و مقاومت تأثیر می‌گذارد و در نتیجه بر روی زمان تاخیر نیز تأثیرگذار است.
• نشت جریان: خازن‌ها ممکن است مقداری جریان نشتی داشته باشند که بر روی دقت مدار زمان‌دار تأثیر بگذارد.

مثال‌هایی از سوالات ممکن:

• چگونه می‌توان یک مدار زمان‌دار با استفاده از یک آی سی 555 ساخت؟
• چه نوع خازنی برای ایجاد تاخیرهای زمانی طولانی مناسب است؟
• چه عواملی بر روی دقت مدارهای زمان‌دار مبتنی بر خازن تأثیر می‌گذارند؟

کوپلینگ سیگنال به معنای انتقال یک سیگنال از یک مدار به مدار دیگر است. در الکترونیک، یکی از روش‌های رایج برای کوپلینگ سیگنال‌ها، استفاده از خازن است. این روش به کوپلینگ خازنی معروف است.

چرا از خازن برای کوپلینگ استفاده می‌شود؟

• جدا نگه داشتن ولتاژ DC: یکی از مهم‌ترین دلایل استفاده از خازن در کوپلینگ، جداسازی ولتاژ DC است. خازن‌ها به سیگنال‌های AC اجازه عبور می‌دهند، اما در برابر جریان مستقیم (DC) مانند یک مدار باز عمل می‌کنند. این ویژگی باعث می‌شود که ولتاژ بایاس ترانزیستورها یا سایر اجزای فعال در مدارهای مختلف بر روی هم تأثیر نگذارند.
• سادگی و هزینه کم: خازن‌ها اجزای الکترونیکی ساده و ارزان قیمتی هستند و استفاده از آن‌ها برای کوپلینگ بسیار رایج است.
• اندازه کوچک: خازن‌ها ابعاد کوچکی دارند و به راحتی می‌توان آن‌ها را در مدارها جای داد.

نحوه عملکرد کوپلینگ خازنی

هنگامی که یک خازن در یک مدار قرار می‌گیرد، به عنوان یک فیلتر بالاگذر عمل می‌کند. این بدان معناست که سیگنال‌های با فرکانس بالا به راحتی از خازن عبور می‌کنند، در حالی که سیگنال‌های با فرکانس پایین (DC) مسدود می‌شوند.

![کوپلینگ خازنی]

در تصویر بالا، یک خازن به عنوان کوپل کننده بین دو تقویت‌کننده استفاده شده است. سیگنال AC ورودی به تقویت‌کننده اول، از خازن عبور کرده و به تقویت‌کننده دوم می‌رسد. در حالی که ولتاژ DC بایاس تقویت‌کننده اول، نمی‌تواند از خازن عبور کند و بر روی تقویت‌کننده دوم تأثیر نمی‌گذارد.

کاربردهای کوپلینگ خازنی

• تقویت‌کننده‌های چند مرحله‌ای: در تقویت‌کننده‌های چند مرحله‌ای، از خازن‌ها برای جدا کردن مراحل مختلف و جلوگیری از تأثیرگذاری ولتاژ بایاس هر مرحله بر روی مراحل دیگر استفاده می‌شود.
• مدارهای فیلتر: خازن‌ها به همراه مقاومت‌ها می‌توانند مدارهای فیلتر مختلفی را تشکیل دهند که برای جداسازی فرکانس‌های مختلف استفاده می‌شوند.
• مدارهای نوسان‌ساز: در مدارهای نوسان‌ساز، خازن‌ها به همراه سلف‌ها برای ایجاد نوسانات استفاده می‌شوند.
• مدارهای زمان‌دار: خازن‌ها به همراه مقاومت‌ها می‌توانند مدارهای زمان‌دار ساده‌ای ایجاد کنند که برای ایجاد تاخیر در روشن یا خاموش شدن یک مدار استفاده می‌شود.

انتخاب خازن مناسب برای کوپلینگ

• ظرفیت خازن: ظرفیت خازن باید به گونه‌ای انتخاب شود که امپدانس آن در فرکانس سیگنال ورودی بسیار کمتر از مقاومت داخلی مدار باشد.
• ولتاژ کاری: ولتاژ کاری خازن باید بیشتر از حداکثر ولتاژی باشد که به آن اعمال می‌شود.
• اندازه فیزیکی: اندازه خازن باید متناسب با فضای موجود در مدار باشد.

مزایای استفاده از کوپلینگ خازنی

• سادگی: پیاده‌سازی کوپلینگ خازنی بسیار ساده است.
• هزینه کم: خازن‌ها اجزای الکترونیکی ارزان قیمتی هستند.
• انعطاف‌پذیری: با تغییر ظرفیت خازن، می‌توان مشخصات فرکانسی مدار را تغییر داد.

محدودیت‌های کوپلینگ خازنی

• افت ولتاژ در فرکانس‌های پایین: در فرکانس‌های پایین، امپدانس خازن افزایش می‌یابد و باعث افت ولتاژ سیگنال می‌شود.
• تأثیر بر پاسخ فرکانسی مدار: خازن‌ها بر پاسخ فرکانسی مدار تأثیر می‌گذارند و ممکن است باعث ایجاد اعوجاج در سیگنال شوند.

در کل، کوپلینگ خازنی یک تکنیک ساده و موثر برای جدا کردن سیگنال‌های AC و DC در مدارهای الکترونیکی است.

مثال‌هایی از سوالات ممکن:

• چگونه می‌توان خازن مناسب برای کوپلینگ یک تقویت‌کننده را انتخاب کرد؟
• چه عواملی بر روی افت ولتاژ در کوپلینگ خازنی تأثیر می‌گذارند؟
• کوپلینگ خازنی چه تفاوت‌هایی با کوپلینگ ترانسفورماتوری دارد؟

مدارهای نوسان‌ساز مدارهایی الکترونیکی هستند که سیگنال‌های تناوبی (مانند سینوسی، مربعی یا دندانه‌ای) تولید می‌کنند. خازن‌ها به عنوان عنصر کلیدی در بسیاری از این مدارها به کار می‌روند.

نقش خازن در نوسان‌سازها

• ذخیره انرژی: خازن‌ها قادر به ذخیره انرژی الکتریکی هستند و این انرژی را به صورت میدان الکتریکی بین صفحات خود ذخیره می‌کنند.
• ایجاد تاخیر: فرآیند شارژ و دشارژ خازن، تاخیر زمانی ایجاد می‌کند که برای ایجاد نوسانات ضروری است.
• تشکیل مدارهای تشدید: در ترکیب با سلف‌ها، خازن‌ها مدارهای تشدید را تشکیل می‌دهند که برای انتخاب فرکانس خاص نوسانات استفاده می‌شود.

انواع نوسان‌سازهای مبتنی بر خازن

• نوسان‌ساز RC:

  • از ساده‌ترین انواع نوسان‌سازها هستند.
  • از مقاومت (R) و خازن (C) تشکیل شده‌اند.
  • معمولاً برای تولید فرکانس‌های پایین‌تر استفاده می‌شوند.
  • مثال: نوسان‌ساز وین بریج

• نوسان‌ساز LC:

  • از سلف (L) و خازن (C) تشکیل شده‌اند.
  • برای تولید فرکانس‌های بالاتر استفاده می‌شوند.
  • مدارهای تشدید LC فرکانس نوسان را تعیین می‌کنند.
  • مثال: نوسان‌ساز کولپیتس، نوسان‌ساز کلارک

• نوسان‌ساز کریستالی:

  • از یک کریستال کوارتز به عنوان عنصر تشدید استفاده می‌کنند.
  • برای تولید فرکانس‌های بسیار دقیق و پایدار به کار می‌روند.
  • در ساعت‌های کوارتزی و مدارهای فرکانس دقیق استفاده می‌شوند.

نحوه عملکرد نوسان‌سازها

1. تقویت: یک تقویت‌کننده سیگنال ضعیفی را تقویت می‌کند.
2. بازخورد مثبت: بخشی از سیگنال خروجی تقویت‌کننده به ورودی آن بازگردانده می‌شود.
3. شبکه انتخاب‌گر فرکانس: این شبکه معمولاً از یک مدار LC یا RC تشکیل شده است و فرکانس نوسان را تعیین می‌کند.

اگر مقدار بازخورد مثبت به اندازه کافی بزرگ باشد، نوسانات در مدار شروع می‌شود و ادامه پیدا می‌کند.

کاربردهای نوسان‌سازها

• تولید سیگنال‌های ساعت: در مدارهای دیجیتال، نوسان‌سازها برای تولید پالس‌های ساعت استفاده می‌شوند که برای هماهنگ‌سازی عملیات‌های مختلف مدار ضروری است.
• رادیو و تلویزیون: در گیرنده‌های رادیویی و تلویزیونی، نوسان‌سازها برای تبدیل سیگنال‌های رادیویی به سیگنال‌های قابل پردازش استفاده می‌شوند.
• سنسورها: برخی از سنسورها از نوسان‌سازها برای تولید سیگنال‌های متناسب با مقدار اندازه‌گیری شده استفاده می‌کنند.
• مدارهای کنترل: نوسان‌سازها در مدارهای کنترل صنعتی و الکترونیکی برای تولید سیگنال‌های کنترلی استفاده می‌شوند.

عوامل موثر بر عملکرد نوسان‌سازها

• ظرفیت خازن: ظرفیت خازن به طور مستقیم بر فرکانس نوسان تأثیر می‌گذارد.
• اندوکتانس سلف: در نوسان‌سازهای LC، اندوکتانس سلف نیز بر فرکانس نوسان تأثیر می‌گذارد.
• مقاومت مدار: مقاومت مدار باعث اتلاف انرژی می‌شود و بر پایداری نوسان تأثیر می‌گذارد.
• تقویت‌کننده: مشخصات تقویت‌کننده (مانند بهره و پهنای باند) بر عملکرد نوسان‌ساز تأثیر می‌گذارد.

نکات مهم

• پایداری: نوسان‌ساز باید فرکانس ثابتی تولید کند و در برابر تغییرات دما و ولتاژ مقاوم باشد.
• هرمونیک‌ها: نوسان‌ساز باید کمترین میزان هارمونیک را تولید کند تا سیگنال خروجی خالص‌تر باشد.
• شروع نوسان: نوسان‌ساز باید به سرعت و به طور خودکار شروع به نوسان کند.

در کل، خازن‌ها نقش بسیار مهمی در تشکیل مدارهای نوسان‌ساز ایفا می‌کنند. با انتخاب مناسب خازن و سایر اجزای مدار، می‌توان نوسان‌سازهایی با فرکانس‌ها و مشخصات مختلف طراحی کرد.

مثال‌هایی از سوالات ممکن:

• تفاوت بین نوسان‌ساز RC و LC چیست؟
• چگونه می‌توان فرکانس نوسان یک مدار LC را تغییر داد؟
• چه عواملی باعث ناپایداری نوسان‌ساز می‌شوند؟

خازن‌ها یکی از اجزای اساسی در مدارهای تشدید هستند. این مدارها به دلیل توانایی‌شان در انتخاب فرکانس‌های خاص، در بسیاری از دستگاه‌های الکترونیکی از جمله رادیو، تلویزیون، فیلترها و نوسان‌سازها کاربرد دارند.

نقش خازن در مدارهای تشدید

• ذخیره انرژی: خازن‌ها انرژی را به صورت میدان الکتریکی ذخیره می‌کنند. در مدارهای تشدید، این انرژی به طور متناوب بین خازن و سلف مبادله می‌شود.
• ایجاد اختلاف فاز: خازن ولتاژ را نسبت به جریان ۹۰ درجه عقب می‌اندازد. این اختلاف فاز در ایجاد پدیده تشدید بسیار مهم است.
• تشکیل مدارهای تشدید LC: در ترکیب با سلف‌ها، خازن‌ها مدارهای تشدید LC را تشکیل می‌دهند. این مدارها در فرکانس تشدید خود، امپدانس بسیار کمی داشته و به شدت به فرکانس حساس هستند.

مدارهای تشدید سری و موازی

• مدار تشدید سری: در این مدار، خازن، سلف و مقاومت به صورت سری به هم متصل می‌شوند. در فرکانس تشدید، امپدانس خازن و سلف با هم برابر و مخالف شده و جریان مدار به حداکثر مقدار خود می‌رسد.
• مدار تشدید موازی: در این مدار، خازن و سلف به صورت موازی به هم متصل می‌شوند. در فرکانس تشدید، امپدانس خازن و سلف با هم برابر و مخالف شده و جریان کل مدار به حداقل مقدار خود می‌رسد.

کاربردهای مدارهای تشدید

• فیلترها: مدارهای تشدید برای عبور دادن یا حذف فرکانس‌های خاص استفاده می‌شوند.
• تنظیم فرکانس: در رادیو و تلویزیون، مدارهای تشدید برای انتخاب ایستگاه مورد نظر استفاده می‌شوند.
• نوسان‌سازها: مدارهای تشدید به عنوان عنصر اصلی در نوسان‌سازها برای تولید سیگنال‌های سینوسی استفاده می‌شوند.
• تغذیه سوئیچینگ: در تغذیه‌های سوئیچینگ، مدارهای تشدید برای کاهش نویز و بهبود بازده استفاده می‌شوند.

مزایای استفاده از مدارهای تشدید

• انتخاب پذیری بالا: مدارهای تشدید به فرکانس خاصی حساس هستند و می‌توانند سیگنال‌های با فرکانس‌های دیگر را حذف کنند.
• باند باریک: مدارهای تشدید باند فرکانسی باریکی دارند که باعث می‌شود بتوانند سیگنال‌های مورد نظر را با دقت بیشتری انتخاب کنند.
• تقویت ولتاژ: در برخی از مدارهای تشدید، ولتاژ در فرکانس تشدید به شدت افزایش می‌یابد.

نکات مهم

• فرکانس تشدید: فرکانس تشدید یک مدار LC با رابطه زیر محاسبه می‌شود:

  f = 1 / (2π√LC)


• عوامل موثر بر فرکانس تشدید: ظرفیت خازن، اندوکتانس سلف و مقاومت مدار بر فرکانس تشدید تأثیر می‌گذارند.
• ضریب کیفیت: ضریب کیفیت (Q) یک مدار تشدید، نشان‌دهنده تلفات انرژی در مدار است. هرچه ضریب کیفیت بالاتر باشد، مدار انتخاب‌پذیرتر است.

به طور خلاصه، خازن‌ها به عنوان عنصر کلیدی در مدارهای تشدید، نقش بسیار مهمی در انتخاب فرکانس‌های خاص و بهبود عملکرد مدارهای الکترونیکی ایفا می‌کنند.

مثال‌هایی از سوالات ممکن:

• تفاوت بین مدار تشدید سری و موازی چیست؟
• چگونه می‌توان فرکانس تشدید یک مدار LC را تغییر داد؟
• کاربرد مدارهای تشدید در فیلترهای باند گذر چیست؟

خازن یک قطعه الکترونیکی است که قادر به ذخیره انرژی الکتریکی است. این انرژی به صورت میدان الکتریکی بین صفحات خازن ذخیره می‌شود.

نحوه ذخیره انرژی در خازن

• باردار شدن صفحات: هنگامی که یک ولتاژ به دو سر خازن اعمال می‌شود، الکترون‌ها از یک صفحه به صفحه دیگر جریان می‌یابند. در نتیجه، یک صفحه بار مثبت و صفحه دیگر بار منفی پیدا می‌کند. این اختلاف بار الکتریکی بین صفحات، یک میدان الکتریکی ایجاد می‌کند.
• انرژی پتانسیل الکتریکی: وجود میدان الکتریکی به معنای وجود انرژی پتانسیل الکتریکی است. این انرژی در واقع همان انرژی ذخیره شده در خازن است.

عوامل موثر بر مقدار انرژی ذخیره شده در خازن

• ظرفیت خازن (C): هرچه ظرفیت خازن بیشتر باشد، مقدار بیشتری بار الکتریکی می‌تواند در آن ذخیره شود و در نتیجه انرژی بیشتری نیز ذخیره می‌شود.
• ولتاژ اعمال شده (V): با افزایش ولتاژ اعمال شده به خازن، مقدار بار ذخیره شده و در نتیجه انرژی ذخیره شده نیز افزایش می‌یابد.

فرمول انرژی ذخیره شده در خازن

مقدار انرژی ذخیره شده در یک خازن با رابطه زیر داده می‌شود:

E = 1/2 * C * V^2

که در آن:

• E: انرژی ذخیره شده (بر حسب ژول)
• C: ظرفیت خازن (بر حسب فاراد)
• V: ولتاژ اعمال شده به خازن (بر حسب ولت)

مقایسه انرژی ذخیره شده در خازن و باتری

• خازن: انرژی را به صورت میدان الکتریکی ذخیره می‌کند و دشارژ شدن آن بسیار سریع است.
• باتری: انرژی را به صورت شیمیایی ذخیره می‌کند و دشارژ شدن آن کندتر است.
• ظرفیت ذخیره انرژی: باتری‌ها معمولاً مقدار انرژی بیشتری نسبت به خازن‌ها ذخیره می‌کنند.

کاربردهای ذخیره انرژی در خازن

• مدارهای تغذیه: برای کاهش نویز و پالس‌های ولتاژ در مدارهای تغذیه استفاده می‌شود.
• فلاش دوربین: برای ذخیره انرژی مورد نیاز برای فلاش استفاده می‌شود.
• مدارهای حافظه: در برخی از انواع حافظه‌ها برای حفظ اطلاعات به صورت موقت استفاده می‌شود.
• سیستم‌های انرژی خورشیدی: برای ذخیره انرژی تولید شده توسط پنل‌های خورشیدی استفاده می‌شود.

نکات مهم

• دشارژ خود به خود: خازن‌ها به مرور زمان به دلیل نشت جریان، دشارژ می‌شوند.
• ولتاژ بیش از حد: اعمال ولتاژ بیش از حد به خازن می‌تواند باعث آسیب به آن شود.
• ایمنی: خازن‌های با ظرفیت بالا هنگام دشارژ شدن می‌توانند جرقه بزنند، بنابراین باید در هنگام کار با آن‌ها احتیاط کرد.

به طور خلاصه، خازن‌ها به عنوان قطعات الکترونیکی، نقش مهمی در ذخیره انرژی الکتریکی ایفا می‌کنند و در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرند.

موضوعات دیگری که می‌توانید بحث کنید:

• تفاوت بین خازن‌های الکترولیتی و سرامیکی
• کاربردهای مختلف خازن‌ها در الکترونیک
• محاسبه ظرفیت خازن
• عوامل موثر بر عمر مفید خازن‌ها

خازن‌ها در موتورهای الکتریکی، به ویژه موتورهای تک‌فاز، نقش بسیار مهمی ایفا می‌کنند. آنها به ایجاد میدان مغناطیسی چرخان کمک می‌کنند که برای راه‌اندازی و عملکرد صحیح موتور ضروری است.

چرا به خازن در موتورهای تک‌فاز نیاز داریم؟

موتورهای تک‌فاز تنها یک سیم‌پیچ دارند و میدان مغناطیسی تولید شده توسط آن‌ها ثابت است. این بدان معناست که بدون کمک یک عنصر خارجی، موتور نمی‌تواند به خودی خود شروع به چرخش کند. خازن با ایجاد یک اختلاف فاز بین جریان‌های دو سیم‌پیچ (اصلی و کمکی) یک میدان مغناطیسی چرخان ایجاد می‌کند که باعث چرخش روتور می‌شود.

انواع خازن در موتورهای تک‌فاز

• خازن راه‌انداز: این خازن در هنگام راه‌اندازی موتور به مدار اضافه می‌شود و پس از رسیدن موتور به سرعت نامی، توسط یک کلید گریز از مرکز از مدار خارج می‌شود. وظیفه اصلی این خازن ایجاد گشتاور راه اندازی بالا است.
• خازن دائم‌کار: این خازن به صورت دائم در مدار باقی می‌ماند و به بهبود راندمان و گشتاور موتور در سرعت‌های پایین کمک می‌کند.

کاربردهای دیگر خازن در موتورهای الکتریکی

• کاهش نویز و هارمونیک‌ها: خازن‌ها می‌توانند نویزهای الکترومغناطیسی و هارمونیک‌هایی که در موتور ایجاد می‌شوند را کاهش دهند.
• بهبود ضریب توان: خازن‌ها می‌توانند ضریب توان موتور را بهبود بخشیده و در نتیجه مصرف انرژی را کاهش دهند.
• تثبیت ولتاژ: در برخی موارد، خازن‌ها برای تثبیت ولتاژ در مدار موتور استفاده می‌شوند.

مزایای استفاده از خازن در موتورهای تک‌فاز

• افزایش گشتاور راه‌اندازی: خازن‌ها به موتور کمک می‌کنند تا با گشتاور بیشتری شروع به کار کند.
• بهبود راندمان: خازن‌ها باعث کاهش تلفات انرژی و بهبود راندمان موتور می‌شوند.
• کاهش نویز: خازن‌ها می‌توانند نویز الکترومغناطیسی تولید شده توسط موتور را کاهش دهند.

نکات مهم در استفاده از خازن‌ها در موتورهای تک‌فاز

• ظرفیت خازن: انتخاب ظرفیت مناسب خازن برای هر موتور بسیار مهم است. ظرفیت زیاد یا کم باعث کاهش عملکرد موتور می‌شود.
• ولتاژ کاری خازن: ولتاژ کاری خازن باید حداقل برابر با ولتاژ تغذیه موتور باشد.
• نوع خازن: نوع خازن (راه انداز یا دائم‌کار) باید با توجه به نوع موتور و کاربرد آن انتخاب شود.
• اتصال صحیح: خازن باید به صورت صحیح به مدار موتور متصل شود.

در کل، خازن‌ها نقش بسیار مهمی در عملکرد موتورهای تک‌فاز ایفا می‌کنند و انتخاب و استفاده صحیح از آن‌ها به بهبود عملکرد و طول عمر موتور کمک می‌کند.

موضوعات دیگری که می‌توانید بپرسید:

• تفاوت بین خازن راه انداز و دائم‌کار
• چگونه ظرفیت مناسب خازن برای یک موتور را انتخاب کنیم؟
• چه عواملی باعث خرابی خازن در موتور می‌شوند؟

کاربرد خازن در فلاش دوربین

خازن‌ها در فلاش دوربین‌ها نقش بسیار مهمی ایفا می‌کنند. آن‌ها به عنوان یک باتری کوچک عمل می‌کنند که انرژی لازم برای تولید نور شدید و کوتاه‌مدت فلاش را ذخیره می‌کنند.

چرا به خازن در فلاش دوربین نیاز داریم؟

• ذخیره انرژی سریع: خازن‌ها می‌توانند به سرعت انرژی الکتریکی را از باتری دوربین دریافت کرده و آن را ذخیره کنند.
• تخلیه سریع انرژی: در لحظه گرفتن عکس، انرژی ذخیره شده در خازن به سرعت به لامپ فلاش منتقل شده و باعث تولید نور شدید می‌شود.
• کنترل مدت زمان روشنایی فلاش: با تنظیم ظرفیت خازن و ولتاژ اعمال شده به آن، می‌توان مدت زمان روشنایی فلاش را کنترل کرد.

نحوه عملکرد خازن در فلاش دوربین

1. شارژ شدن: قبل از گرفتن عکس، خازن به آرامی توسط باتری دوربین شارژ می‌شود.
2. تخلیه شدن: در لحظه فشردن دکمه شاتر، یک مدار الکترونیکی باعث می‌شود که خازن به سرعت تخلیه شده و تمام انرژی خود را به لامپ فلاش منتقل کند.
3. تولید نور: انرژی تخلیه شده از خازن باعث می‌شود تا لامپ فلاش به شدت روشن شده و نور لازم برای گرفتن عکس را تولید کند.

مزایای استفاده از خازن در فلاش دوربین

• تولید نور شدید و کوتاه‌مدت: خازن‌ها به دلیل توانایی تخلیه سریع انرژی، قادر به تولید نور بسیار شدید و کوتاه‌مدت هستند که برای عکاسی در شرایط کم نور بسیار مفید است.
• کنترل دقیق نور: با تنظیم ظرفیت خازن و ولتاژ اعمال شده به آن، می‌توان شدت نور فلاش را به دقت کنترل کرد.
• سادگی و هزینه کم: خازن‌ها قطعات الکترونیکی ساده و ارزان قیمتی هستند.

نکات مهم

• ظرفیت خازن: ظرفیت خازن تعیین می‌کند که چه مقدار انرژی بتواند در آن ذخیره شود و در نتیجه شدت و مدت زمان نور فلاش را تعیین می‌کند.
• ولتاژ کاری خازن: ولتاژ کاری خازن باید به اندازه‌ای باشد که بتواند ولتاژ مورد نیاز برای روشن کردن لامپ فلاش را تامین کند.
• ایمنی: خازن‌های استفاده شده در فلاش دوربین‌ها دارای ولتاژ بالا هستند و باید با احتیاط با آن‌ها برخورد شود.

به طور خلاصه، خازن‌ها نقش بسیار مهمی در تولید نور شدید و کوتاه‌مدت فلاش دوربین‌ها ایفا می‌کنند. آن‌ها به عنوان یک باتری کوچک عمل کرده و انرژی لازم برای گرفتن عکس‌های با کیفیت در شرایط کم نور را تامین می‌کنند.

موضوعات دیگری که می‌توانید بپرسید:

• تفاوت بین خازن استفاده شده در فلاش دوربین با خازن‌های دیگر چیست؟
• چگونه می‌توان ظرفیت خازن مناسب برای یک فلاش دوربین را انتخاب کرد؟
• چه عواملی باعث خرابی خازن در فلاش دوربین می‌شوند؟

خازن‌ها به عنوان المان‌های ذخیره کننده انرژی الکتریکی، نقش مهمی در برخی از انواع مدارهای حافظه ایفا می‌کنند. با این حال، استفاده مستقیم از خازن‌ها برای ذخیره اطلاعات به صورت طولانی‌مدت محدودیت‌هایی دارد.

چرا از خازن در مدارهای حافظه استفاده می‌شود؟

• ذخیره موقت اطلاعات: خازن‌ها قادرند به صورت موقت بار الکتریکی را ذخیره کنند. این ویژگی در مدارهایی که نیاز به حفظ اطلاعات برای مدت کوتاهی دارند، مفید است.
• ایجاد تاخیر: با ترکیب خازن‌ها با مقاومت‌ها، می‌توان مدارهای زمانی ایجاد کرد که برای کنترل سرعت عملکرد مدارهای دیجیتالی استفاده می‌شوند.

محدودیت‌های استفاده از خازن برای ذخیره اطلاعات

• نشت بار: بار الکتریکی ذخیره شده در خازن‌ها به مرور زمان به دلیل نشت جریان، کاهش می‌یابد. این امر باعث می‌شود که اطلاعات ذخیره شده در خازن‌ها به سرعت از بین برود.
• تأثیر نویز: نویزهای الکتریکی محیطی می‌توانند بر بار ذخیره شده در خازن‌ها تأثیر گذاشته و باعث تغییر اطلاعات ذخیره شده شوند.
• ظرفیت محدود: خازن‌ها نسبت به سایر انواع حافظه‌ها، ظرفیت ذخیره سازی بسیار کمتری دارند.

کاربردهای خاص خازنها در مدارهای حافظه

• حافظه‌های SRAM (Static Random Access Memory): در این نوع حافظه‌ها، از خازن‌ها برای ذخیره هر بیت اطلاعات استفاده می‌شود. برای حفظ اطلاعات در این نوع حافظه‌ها، به طور مداوم باید به خازن‌ها دسترسی پیدا کرده و بار آن‌ها را تجدید کرد.
• مدارهای زمانی: در مدارهای دیجیتالی، از خازن‌ها برای ایجاد تاخیرهای زمانی استفاده می‌شود. این تاخیرها برای هماهنگ‌سازی عملکرد اجزای مختلف مدار ضروری هستند.
• مدارهای نمونه‌برداری و نگهداری (Sample and Hold): در این مدارها، خازن‌ها برای نگهداری موقت یک نمونه از یک سیگنال آنالوگ استفاده می‌شوند.

جایگزین‌های خازن برای ذخیره اطلاعات

• حافظه‌های DRAM (Dynamic Random Access Memory): این نوع حافظه‌ها نیز از خازن‌ها برای ذخیره اطلاعات استفاده می‌کنند، اما با استفاده از مدارهای تقویت‌کننده، از نشت بار خازن‌ها جلوگیری می‌شود.
• حافظه‌های فلش: این نوع حافظه‌ها از سلول‌های حافظه ساخته شده‌اند که می‌توانند بار الکتریکی را برای مدت طولانی‌تری حفظ کنند.
• حافظه‌های سخت: این نوع حافظه‌ها از صفحات مغناطیسی برای ذخیره اطلاعات استفاده می‌کنند.

در نتیجه، اگرچه خازن‌ها می‌توانند برای ذخیره موقت اطلاعات در مدارهای الکترونیکی استفاده شوند، اما به دلیل محدودیت‌هایی مانند نشت بار و ظرفیت محدود، برای ذخیره اطلاعات به صورت طولانی‌مدت مناسب نیستند. در اکثر موارد، از انواع دیگر حافظه‌ها مانند DRAM، فلش و سخت برای ذخیره اطلاعات استفاده می‌شود.

موضوعات دیگری که می‌توانید بپرسید:

• تفاوت بین حافظه SRAM و DRAM چیست؟
• چگونه می‌توان از نشت بار در خازن‌های حافظه جلوگیری کرد؟
• چه عواملی بر عمر مفید حافظه‌های مبتنی بر خازن تأثیر می‌گذارد؟
