یو پی اس چگونه کار می‌کند؟ (معرفی تخصصی اجزا و قطعات UPS)

یو پی اس (UPS) یا منبع تغذیه بدون وقفه، دستگاهی است که برق پشتیبان را در زمان قطع برق فراهم کرده و تجهیزات حساس را از نوسانات و اختلالات برقی محافظت می‌کند. عملکرد کلی UPS به نوع توپولوژی آن (آفلاین، لاین اینتراکتیو، یا آنلاین) بستگی دارد، اما تمامی آن‌ها شامل مراحل و قطعات اصلی زیر هستند:

1. ورودی برق شهری (AC Input): UPS برق متناوب (AC) را از شبکه برق دریافت می‌کند.
2. شارژ باتری: یکسوکننده (Rectifier/Charger) برق AC ورودی را به برق جریان مستقیم (DC) تبدیل می‌کند تا باتری‌ها را شارژ و آماده نگه دارد.
3. تغذیه خروجی:
   • در حالت عادی: بسته به نوع UPS، یا برق ورودی را فیلتر و تثبیت کرده و به مصرف‌کننده می‌رساند (آفلاین و لاین اینتراکتیو)، یا آن را دو بار تبدیل می‌کند (آنلاین).
   • در حالت قطع برق: سوئیچ به حالت باتری زده شده، اینورتر (Inverter) فعال می‌شود تا برق DC ذخیره‌شده در باتری را به برق AC استاندارد مورد نیاز مصرف‌کننده تبدیل کند.
4. خروجی برق (AC Output): برق AC تمیز، تثبیت‌شده و بدون وقفه به تجهیزات متصل‌شده (بار) می‌رسد.

انواع یو‌پی‌اس

در این‌جا با انواع یو‌پی‌اس آشنا می‌شویم و سپس به عیب‌یابی و خرابی‌های رایج آن‌ها می‌پردازیم. به طور کلی، سه دسته اصلی برای یو پی اس وجود دارد:

۱. یو پی اس آفلاین (Offline/Standby UPS)

این ساده‌ترین و مقرون‌به‌صرفه‌ترین نوع UPS است.

• نحوه کارکرد: در حالت عادی، برق ورودی شهر (AC) مستقیماً به خروجی دستگاه و تجهیزات وصل است. بخش اینورتر و باتری خاموش (Standby) هستند. به محض قطع شدن برق یا خارج شدن ولتاژ از محدوده مجاز، یک سوئیچینگ سریع انجام شده و یو پی اس به حالت باتری تغییر وضعیت می‌دهد.
• مزایا: قیمت پایین، ابعاد کوچک، راندمان بالا.
• معایب: زمان سوئیچینگ (چند میلی‌ثانیه) دارد که ممکن است برای تجهیزات بسیار حساس مشکل ایجاد کند. محافظت کمتری در برابر نوسانات شدید برق ارائه می‌دهد.
• کاربرد: رایانه‌های شخصی، مودم‌ها، تجهیزات شبکه و دستگاه‌های اداری غیرحساس.

۲. یو پی اس لاین اینتراکتیو (Line-Interactive UPS)

این نوع، رایج‌ترین و متداول‌ترین UPS در کاربردهای اداری و تجاری است.

• نحوه کارکرد: ساختاری مشابه آفلاین دارد، اما دارای یک ترانسفورماتور تقویتی/تضعیفی (AVR – Automatic Voltage Regulation) داخلی است. در حالت عادی، این ترانسفورماتور نوسانات کوچک ولتاژ برق شهر را اصلاح و تثبیت می‌کند بدون اینکه به حالت باتری برود. در صورت قطع کامل برق، سوئیچینگ به حالت باتری انجام می‌شود.
• مزایا: محافظت بهتر در برابر نوسانات ولتاژ نسبت به نوع آفلاین، قیمت مناسب، راندمان بالا.
• معایب: همچنان زمان سوئیچینگ دارد (گرچه معمولاً کوتاه‌تر از آفلاین)، در برابر اختلالات فرکانس و هارمونیک محافظتی ندارد.
• کاربرد: سرورهای کوچک، تجهیزات شبکه متوسط، سیستم‌های تلفنی و امنیتی.

۳. یو پی اس آنلاین یا تبدیل دوگانه (Online/Double-Conversion UPS)

این مدل پیشرفته‌ترین و بهترین نوع UPS برای حفظ کیفیت برق است.

• نحوه کارکرد: در این ساختار، برق ورودی (AC) همیشه به برق مستقیم (DC) تبدیل می‌شود تا باتری را شارژ کند و سپس دوباره به برق متناوب (AC) استاندارد و باکیفیت تبدیل می‌شود (Double Conversion).
• مزایا: هیچ زمان سوئیچینگی وجود ندارد، زیرا تجهیزات همیشه مستقیماً از خروجی اینورتر تغذیه می‌شوند. خروجی برق کاملاً سینوسی و باکیفیت بالا است و تمام نوسانات، نویزها و اعوجاج‌های برق شهر را کاملاً حذف می‌کند.
• معایب: قیمت بالا، ابعاد بزرگتر، راندمان کمی پایین‌تر (به دلیل دو مرحله تبدیل انرژی).
• کاربرد: مراکز داده (Data Centers)، تجهیزات پزشکی حساس (مانند تصویربرداری MRI)، سرورهای حیاتی، تجهیزات صنعتی و مخابراتی.

جدول مقایسه مختصر انواع UPS

ویژگی	آفلاین (Offline)	لاین اینتراکتیو (Line-Interactive)	آنلاین (Online)
محافظت	پایه	متوسط (بهبود ولتاژ)	عالی (ایده‌آل)
کیفیت برق خروجی	برق ورودی (با نویز)	برق ورودی تثبیت شده	تمیز و سینوسی کامل
زمان سوئیچینگ	دارد (۴ تا ۸ میلی‌ثانیه)	دارد (۲ تا ۴ میلی‌ثانیه)	ندارد (صفر)
هزینه	کم	متوسط	بالا
راندمان	بالا	بالا	کمی پایین‌تر

نحوه کارکرد کلی یو پی اس (UPS)

یو پی اس (UPS) یا منبع تغذیه بدون وقفه، سیستمی حیاتی است که وظیفه اصلی آن تأمین برق اضطراری در زمان قطعی شبکه و همچنین محافظت از تجهیزات الکترونیکی حساس در برابر نوسانات و اختلالات برقی است. مکانیزم عملکرد کلی UPS، هرچند در جزئیات فنی بسته به نوع توپولوژی (آفلاین، لاین اینتراکتیو یا آنلاین) تفاوت‌هایی دارد، اما اصول مشترکی را دنبال می‌کند.

در ابتدا، برق متناوب (AC) از شبکه اصلی دریافت می‌شود. سپس، یکسوکننده (Rectifier/Charger) این برق AC را به جریان مستقیم (DC) تبدیل کرده که بخشی از آن برای شارژ و آماده نگه داشتن باتری‌ها مورد استفاده قرار می‌گیرد. در حالت عادی، بسته به طراحی UPS، برق خروجی یا مستقیماً از برق ورودی فیلتر و تثبیت شده تأمین می‌شود (در مدل‌های آفلاین و لاین اینتراکتیو)، یا اینکه طی یک فرآیند تبدیل دو مرحله‌ای (AC به DC و مجدداً DC به AC) از طریق اینورتر تولید می‌گردد (در مدل‌های آنلاین).

با وقوع قطعی برق، یک سوئیچ سریع فعال شده و سیستم به حالت باتری تغییر وضعیت می‌دهد. در این مرحله، اینورتر (Inverter) وارد عمل شده و برق DC ذخیره‌شده در باتری‌ها را مجدداً به برق متناوب (AC) استاندارد و با کیفیت بالا تبدیل می‌کند تا بدون کوچکترین وقفه‌ای به تجهیزات مصرف‌کننده برسد و عملکرد آن‌ها را تضمین نماید. در نهایت، خروجی UPS یک جریان برق AC تمیز، تثبیت‌شده و پیوسته را برای تغذیه بار فراهم می‌آورد.

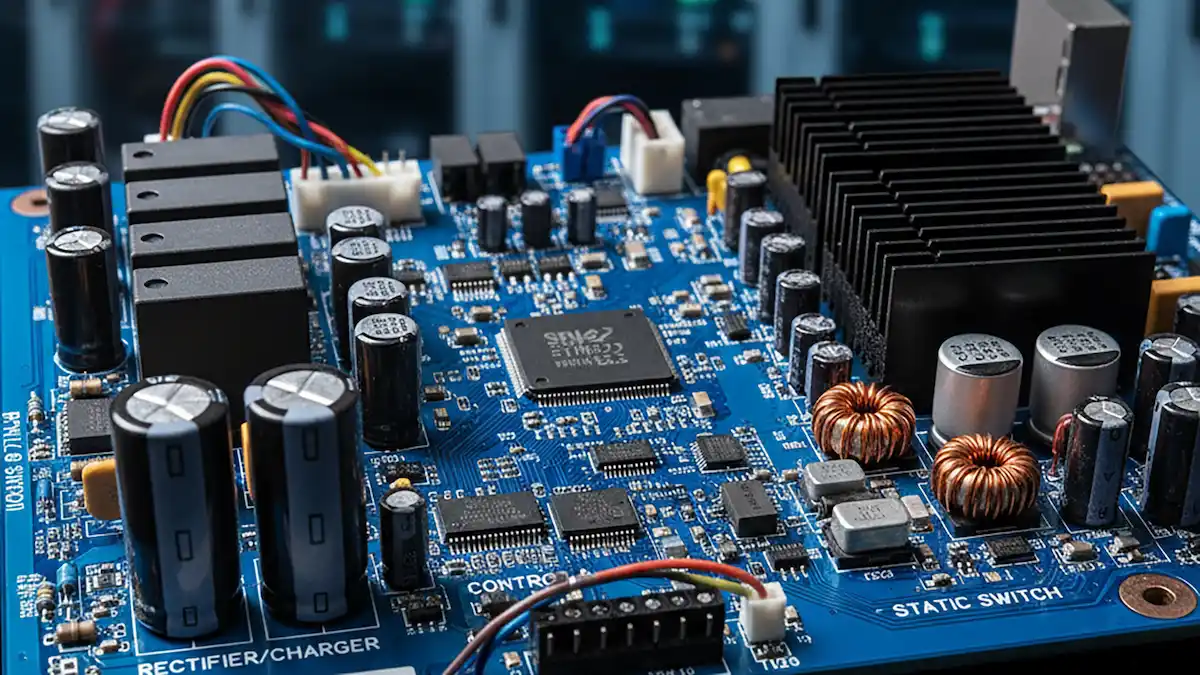

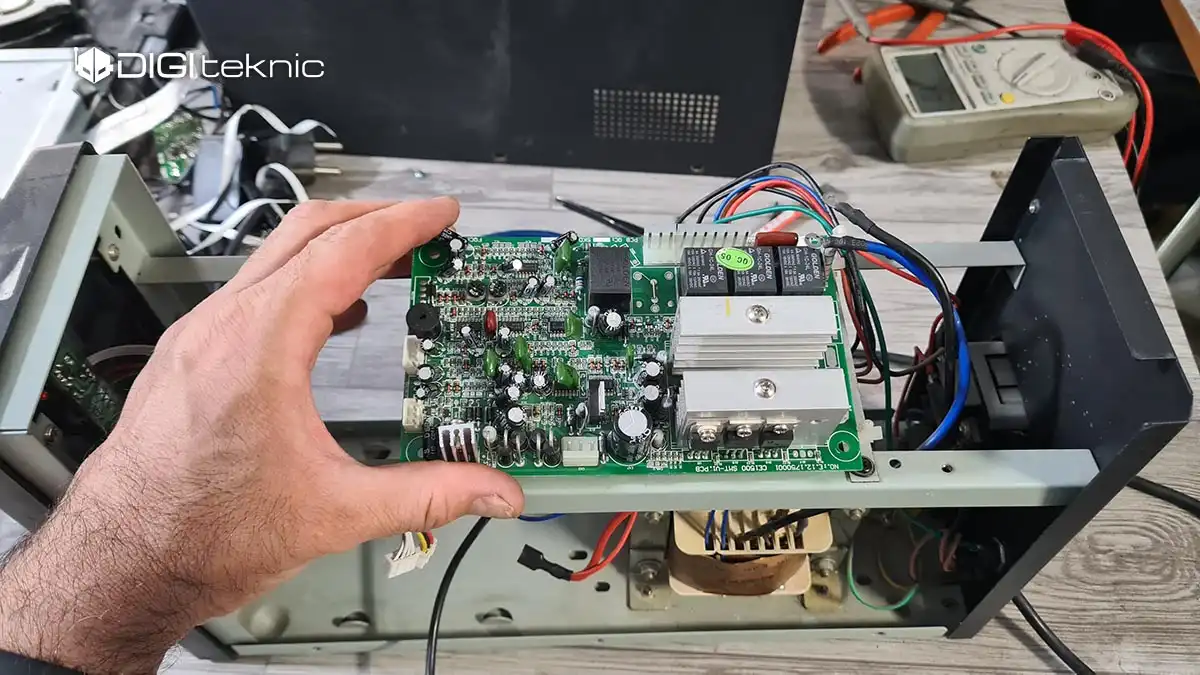

تشریح قسمت‌های مختلف برد و قطعات یو پی اس

برد اصلی UPS قلب تپنده دستگاه است و شامل چندین بخش اصلی و قطعات حیاتی می‌شود که وظیفه تبدیل، کنترل و نظارت بر جریان برق را بر عهده دارند. این بخش‌ها و قطعات به صورت تخصصی در زیر تشریح شده‌اند:

۱. بخش یکسو کننده / شارژر (Rectifier / Charger)

وظیفه این بخش، تبدیل برق متناوب (AC) ورودی از شبکه به برق جریان مستقیم (DC) جهت شارژ باتری‌ها و در مدل‌های آنلاین، تغذیه اینورتر است.

قطعه/بخش	وظیفه تخصصی
پل دیودی (Diode Bridge)	یکسوسازی اولیه برق AC به DC پالسی.
خازن‌های صافی (Filter Capacitors)	حذف ریپل (نوسان) و صاف کردن برق DC حاصل از یکسوسازی برای ارائه یک DC پایدارتر.
ترانزیستورهای قدرت (IGBT/MOSFET)	در شارژرهای سوئیچینگ پیشرفته، برای کنترل دقیق ولتاژ و جریان شارژ باتری و بهینه‌سازی فرآیند تبدیل.
کنترلر شارژ (Charging Controller IC)	مدیریت فرآیند شارژ باتری بر اساس ولتاژ و دما برای افزایش طول عمر باتری.

۲. بخش باتری (Battery Bank)

وظیفه تأمین انرژی DC مورد نیاز در زمان قطع برق است.

قطعه/بخش	وظیفه تخصصی
باتری‌های سیلد لید اسید (Sealed Lead-Acid)	ذخیره انرژی الکتریکی به صورت DC.
سنسورهای دما (Temperature Sensors)	اندازه‌گیری دمای باتری برای تنظیم شارژ و جلوگیری از شارژ بیش از حد (Overcharging) یا شارژ کم (Undercharging) که عمر باتری را کاهش می‌دهد.
فیوزهای محافظ (Fuses/Circuit Breakers)	حفاظت از مدار در برابر جریان‌های بیش از حد در هنگام تخلیه یا شارژ باتری.

۳. بخش اینورتر (Inverter)

وظیفه اینورتر تبدیل برق جریان مستقیم (DC) باتری یا یکسوکننده به برق متناوب (AC) خروجی با شکل موج سینوسی یا شبه سینوسی است.

قطعه/بخش	وظیفه تخصصی
ترانزیستورهای سوئیچینگ قدرت (IGBTs / MOSFETs)	سوئیچینگ جریان DC با فرکانس بالا (معمولاً PWM) برای تولید شکل موج AC.
کنترلر اینورتر (Inverter Controller IC)	تولید سیگنال‌های PWM (Pulse Width Modulation) دقیق برای کنترل سوئیچینگ ترانزیستورها و تولید ولتاژ و فرکانس خروجی پایدار (مانند 220V و 50Hz).
فیلترهای خروجی (Output Filters)	شامل سلف‌ها (Inductors) و خازن‌ها برای صاف کردن شکل موج AC تولید شده توسط سوئیچینگ و حذف هارمونیک‌ها و نویزها.
ترانسفورماتور خروجی (Output Transformer)	تنظیم نهایی ولتاژ AC خروجی به سطح استاندارد مورد نیاز (مثلاً 220 ولت) و ایجاد ایزولاسیون الکتریکی.

۴. بخش سوئیچ استاتیک (Static Switch)

این سوئیچ الکترونیکی بسیار سریع، وظیفه جابجایی بین منابع برق را بر عهده دارد.

قطعه/بخش	وظیفه تخصصی
تریستورها (Thyristors/SCRs) یا تری‌آک‌ها (Triacs)	قطعات سوئیچینگ نیمه‌هادی که با سرعت بسیار بالا و بدون تماس مکانیکی، بار (Load) را از یک منبع (برق شهری) به منبع دیگر (اینورتر) منتقل می‌کنند.
مدار کنترل سوییچ (Switching Logic)	تصمیم‌گیری آنی برای سوییچ کردن بر اساس پارامترهایی مانند قطع یا وصل بودن برق شهر و کیفیت ولتاژ.

۵. بخش کنترل و مانیتورینگ (Control and Monitoring)

این بخش مغز UPS است و تمامی عملکردها و وضعیت دستگاه را مدیریت می‌کند.

قطعه/بخش	وظیفه تخصصی
میکروکنترلر (Microcontroller / DSP)	پردازشگر اصلی که تمام عملکردها، از جمله تولید PWM، نظارت بر ولتاژ/جریان، مدیریت خطاها و ارتباط با کاربر را کنترل می‌کند.
سنسورهای ولتاژ و جریان (Voltage and Current Sensors)	اندازه‌گیری دقیق ولتاژها و جریان‌های ورودی، خروجی و باتری برای نظارت بر وضعیت بار و سلامت دستگاه.
نشانگرها (LEDs / LCD Panel)	نمایش وضعیت کارکرد، سطح باتری، خطاها و هشدارهای سیستم به کاربر.
پورت‌های ارتباطی (Communication Ports – RS232/USB/SNMP)	امکان اتصال UPS به کامپیوتر یا شبکه برای مانیتورینگ از راه دور و خاموش کردن ایمن سرورها (Shut Down) در صورت طولانی شدن قطعی برق.

۶. بخش محافظت از ولتاژ (Voltage Regulation) – (مخصوص لاین اینتراکتیو)

قطعه/بخش	وظیفه تخصصی
رگولاتور ولتاژ خودکار (Automatic Voltage Regulator – AVR)	شامل یک اتوترانسفورماتور و رله‌های کنترلی است که برای تقویت یا تضعیف ولتاژ ورودی در صورت وجود نوسانات، بدون استفاده از باتری، فعال می‌شود.

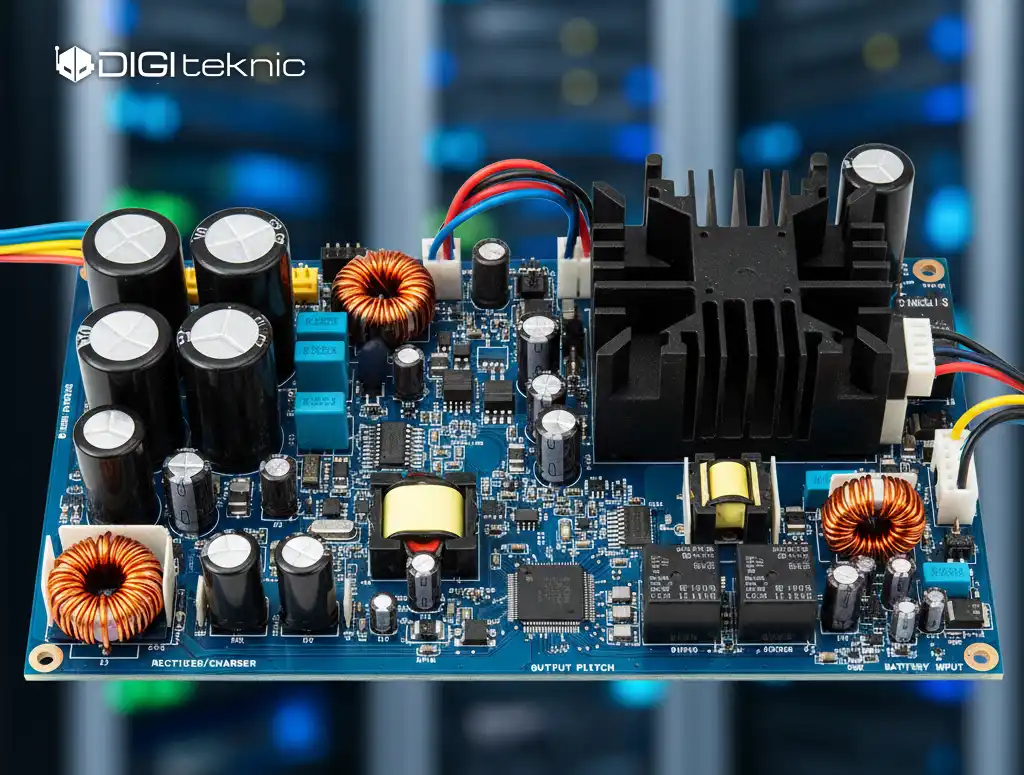

نمونه‌های رایج قطعات نیمه‌هادی به کار رفته در بخش‌های اصلی UPS

متداول‌ترین خانواده‌های قطعات نیمه‌هادی (Semiconductor Devices) که در بخش‌های اصلی UPS به‌کار می‌روند را معرفی کنم و نمونه‌های رایج آنها را بنویسم.

بخش UPS	خانواده قطعه نیمه‌هادی	وظیفه اصلی در آن بخش	نمونه‌های رایج (بر اساس خانواده/سری)
یکسو کننده (Rectifier) و شارژر	دیودهای قدرت (Power Diodes)	یکسوسازی جریان متناوب (AC) ورودی به جریان مستقیم (DC).	سری 1N540x, FRx0x (Fast Recovery), پل دیودی سری KBPC
	تریستورها (SCRs)	یکسوسازی کنترل شده در یو پی اس‌های توان بالا.	سری 2N6504, C106
	ماسفت‌ها (MOSFETs) / IGBTs	سوئیچینگ با فرکانس بالا در شارژرهای سوئیچینگ مدرن.	IRFP460, FGL140N33D (IGBT)
—	—	—	—
اینورتر (Inverter)	ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBTs)	سوئیچینگ با فرکانس بالا برای تبدیل DC باتری به AC خروجی با استفاده از PWM (مدولاسیون عرض پالس).	ماژول‌های IGBT (مانند سری FF450R12ME4), IRGP4062D
	ماسفت‌های قدرت (Power MOSFETs)	سوئیچینگ در اینورترهای توان پایین‌تر و فرکانس بالاتر.	سری IRFZ44N, IRF3205
—	—	—	—
سوئیچ استاتیک (Static Switch)	تریستورهای سیلیکونی (SCRs)	سوییچینگ سریع و بدون وقفه بین اینورتر و خط Bypass (برق شهری) در زمان بروز خطا.	سری‌های با سرعت بالا مانند TLC374, BTA41 (Triac)
—	—	—	—
بخش کنترلی و درایور	میکروکنترلرها (Microcontrollers)	مغز UPS، تولید سیگنال‌های PWM، نظارت بر ولتاژ/جریان، مدیریت باتری.	ATmega (در مدل‌های ساده), STM32, DSPICs (در مدل‌های پیشرفته)
	آی‌سی‌های درایور گیت (Gate Driver ICs)	تقویت سیگنال‌های کنترلی میکروکنترلر برای درایو کردن IGBTها و MOSFETهای قدرت.	سری IR2110, TLP250 (کوپلرهای نوری برای ایزولاسیون)
	آپ امپ‌ها (Op-Amps)	تقویت سیگنال‌های حسگرها و مدارات فیدبک.	سری LM324, TL084

نکته تخصصی در مورد شماره قطعات:

شایان ذکر است که سازندگان UPS مانند Eaton، APC، و Schneider Electric اغلب از قطعات نیمه‌هادی سفارشی، یا قطعات استاندارد با کدهای داخلی خود استفاده می‌کنند تا مدارات طراحی خود را محافظت کنند. برای تعمیرات تخصصی، اغلب باید به شماتیک‌های فنی و دفترچه‌های خدمات مربوط به مدل خاص مراجعه کرد.
