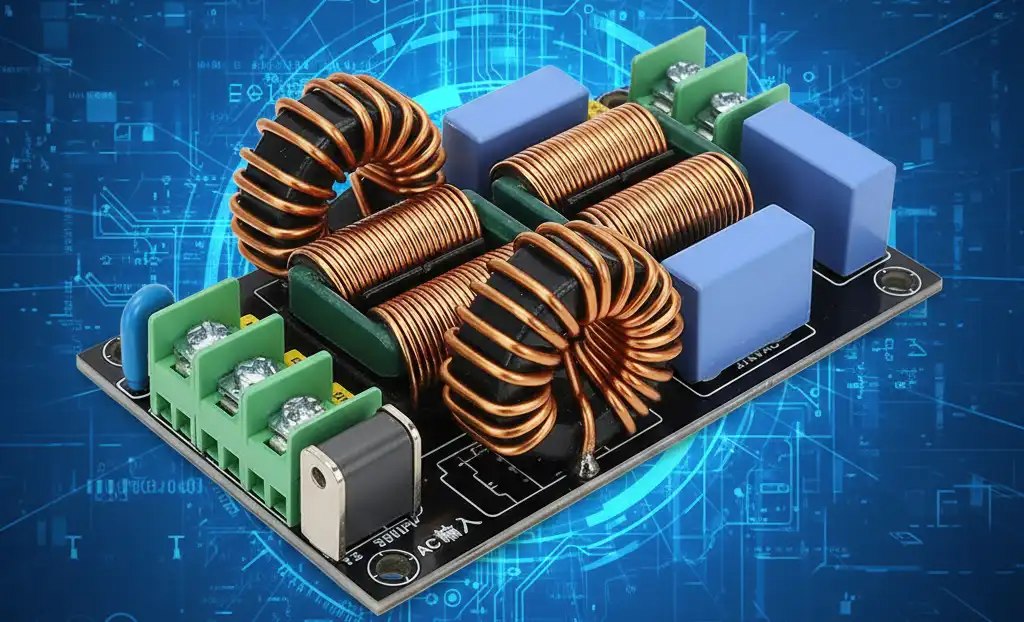

فیلتر EMI چیست و چرا در صنعت الکترونیک حیاتی است؟

در عصر دیجیتال که دستگاه‌های الکترونیکی در همه جنبه‌های زندگی ما حضور دارند، یکی از چالش‌های مهم مهندسان و تولیدکنندگان، مقابله با تداخلات الکترومغناطیسی یا EMI (ElectroMagnetic Interference) است. این تداخلات می‌توانند باعث اختلال در عملکرد تجهیزات، کاهش دقت سیستم‌ها و حتی آسیب‌های جدی به مدارهای حساس شوند. راه‌حل مؤثر برای مقابله با این مشکل، استفاده از فیلتر EMI است.

تعریف فیلتر EMI

فیلتر EMI یک مدار پسیو الکترونیکی است که برای حذف نویزهای الکترومغناطیسی ناخواسته طراحی شده است. این نویزها ممکن است از دستگاه منتشر شوند یا از محیط اطراف وارد آن شوند. فیلتر EMI با کنترل انتشار و جذب نویز، تضمین می‌کند که دستگاه‌ها در محیطی پایدار و بدون اختلال کار کنند.

کاربردهای فیلتر EMI در صنایع مختلف

فیلترهای EMI در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند:

• تجهیزات پزشکی: حفظ دقت عملکرد MRI، ECG و تجهیزات جراحی
• صنایع نظامی و هوافضا: جلوگیری از اختلال در سیستم‌های ارتباطی و ناوبری
• خودروسازی: محافظت از سیستم‌های کنترل موتور، ترمز ABS و سرگرمی‌های داخل خودرو
• صنایع اتوماسیون: کاهش نویز در ربات‌ها و ماشین‌آلات صنعتی
• لوازم خانگی: افزایش طول عمر و عملکرد تلویزیون، یخچال، کامپیوتر و ماشین لباسشویی

چرا استفاده از EMI Filter ضروری است؟

فیلتر EMI در لوازم الکتریکی برای دو منظور اصلی طراحی و استفاده می‌شود:

1. جلوگیری از انتشار نویز (Emission Control): هر دستگاه الکترونیکی در حین کار، مقداری نویز الکترومغناطیسی تولید می‌کند. فیلتر EMI مانع از انتشار این نویزها به شبکه برق یا فضای اطراف می‌شود تا به سایر دستگاه‌ها آسیب نرساند.
2. حفاظت در برابر نویزهای خارجی (Immunity/Susceptibility Control): دستگاه‌های الکترونیکی ممکن است تحت تأثیر نویزهای تولید شده توسط سایر دستگاه‌ها یا محیط قرار گیرند. فیلتر EMI این نویزها را از بین می‌برد و از ورود آن‌ها به مدارهای حساس دستگاه جلوگیری می‌کند.

نوع کنترل	توضیح
کنترل انتشار نویز	جلوگیری از انتقال نویز به شبکه برق یا محیط اطراف
کنترل ایمنی در برابر نویز خارجی	محافظت از دستگاه در برابر نویزهای محیطی یا سایر تجهیزات

انواع فیلتر EMI:

1. فیلترهای خطوط برق (Power Line Filters): متداول‌ترین نوع فیلتر که در ورودی برق دستگاه‌ها نصب می‌شود تا نویزهای ورودی و خروجی از شبکه برق را سرکوب کند. هدف اصلی بهبود کیفیت برق و جلوگیری از تداخل الکترومغناطیسی (EMI) است که می‌تواند باعث اختلال در عملکرد دستگاه‌های الکترونیکی حساس و یا انتشار نویز از خود دستگاه به شبکه برق شود، که این امر برای رعایت استانداردهای جهانی EMC ضروری است.
   • کاربرد: در اکثر لوازم الکترونیکی، لوازم خانگی برقی، کامپیوترها، سرورها، تجهیزات مخابراتی و صنعتی.
2. فیلترهای سیگنال (Signal Line Filters): برای حفاظت از خطوط انتقال سیگنال‌های حساس (مانند داده یا کنترل) در برابر نویز استفاده می‌شوند.
   • کاربرد: در پورت‌های USB، اترنت، HDMI و سایر رابط‌های ارتباطی.
3. فیلترهای فرکانس رادیویی (RF Filters): برای جلوگیری از تداخلات در محدوده فرکانس رادیویی طراحی شده‌اند.
   • کاربرد: در تجهیزات بی‌سیم، رادیو، تلویزیون و سیستم‌های مخابراتی.

اجزای تشکیل‌دهنده فیلتر EMI و وظایف آن‌ها:

• خازن‌ها (Capacitors):
  • وظیفه: فرکانس‌های بالای نویز را به زمین (Ground) هدایت می‌کنند. خازن‌های نوع Y (Y-Capacitors) برای فیلتر کردن نویزهای حالت مشترک (Common Mode) و خازن‌های نوع X (X-Capacitors) برای فیلتر کردن نویزهای حالت دیفرانسیل (Differential Mode) استفاده می‌شوند.
  • نحوه عملکرد: خازن‌ها در برابر جریان‌های با فرکانس پایین مقاومت زیادی دارند، اما برای جریان‌های فرکانس بالا مانند یک اتصال کوتاه عمل می‌کنند. بنابراین، نویز EMI که دارای فرکانس بالایی است، به جای ورود به مدار حساس، از طریق خازن به زمین (گراند) هدایت می‌شود.
• سلف‌ها (Inductors):
  • وظیفه: جریان نویز با فرکانس بالا را مسدود می‌کنند و اجازه عبور جریان‌های مفید با فرکانس پایین را می‌دهند. سلف‌های حالت مشترک (Common Mode Chokes) برای حذف نویزهای حالت مشترک بسیار مؤثر هستند.
  • نحوه عملکرد: سلف‌ها در برابر تغییرات جریان از خود مقاومت نشان می‌دهند. نویز EMI به طور معمول شامل فرکانس‌های بالا است که به سرعت تغییر می‌کنند. سلف با ایجاد یک مقاومت بالا در برابر این فرکانس‌ها، جلوی عبور آن‌ها را می‌گیرد. در حالی که جریان DC یا AC با فرکانس پایین (مانند جریان برق شهری 50/60 هرتز) به راحتی از آن عبور می‌کند.
• مقاومت‌ها (Resistors):
  • وظیفه: مقاومت‌ها اغلب در فیلترهای EMI برای تضعیف نویز و یا تخلیه شارژ خازن‌ها پس از قطع برق استفاده می‌شوند تا از شوک الکتریکی جلوگیری کنند.
  • نحوه عملکرد: مقاومت‌ها به صورت سری با خازن‌ها یا سلف‌ها قرار می‌گیرند تا مقداری از انرژی نویز را به گرما تبدیل کرده و آن را تضعیف کنند.

کاربرد فیوز (Fuse) در فیلتر EMI

فیوز به خودی خود یک قطعه فیلتر نیست، اما یک جزء حیاتی در حفاظت از مدار است و معمولاً در ورودی مدار فیلتر EMI قرار می‌گیرد.

نقش اصلی فیوز:

فیوز یک عنصر ایمنی است که مدار را در برابر جریان‌های بیش از حد (اضافه جریان) و اتصال کوتاه محافظت می‌کند. اگر به هر دلیلی، جریان کشیده شده توسط دستگاه از یک مقدار مشخص (که فیوز برای آن طراحی شده است) فراتر رود، فیوز ذوب شده و مدار را قطع می‌کند و به این ترتیب از آسیب دیدن قطعات الکترونیکی حساس جلوگیری می‌کند.

نقش فیلتر EMI در برابر افزایش فرکانس

فیلتر EMI اساساً یک فیلتر پایین‌گذر (Low-Pass Filter) است. این فیلتر به جریان برق با فرکانس پایین (مانند ۶۰ هرتز) اجازه عبور می‌دهد، اما سیگنال‌های با فرکانس بالاتر (فرکانس‌های نویز یا افزایش فرکانس ورودی) را مسدود یا به زمین هدایت می‌کند. بنابراین وظیفه آن حذف نویزهایی است که دارای فرکانس بسیار بالاتری از فرکانس اصلی برق هستند. در واقع، فیلتر EMI نویزهای فرکانس بالا را از فرکانس اصلی برق جدا می‌کند.

نحوه عملکرد فیلتر EMI

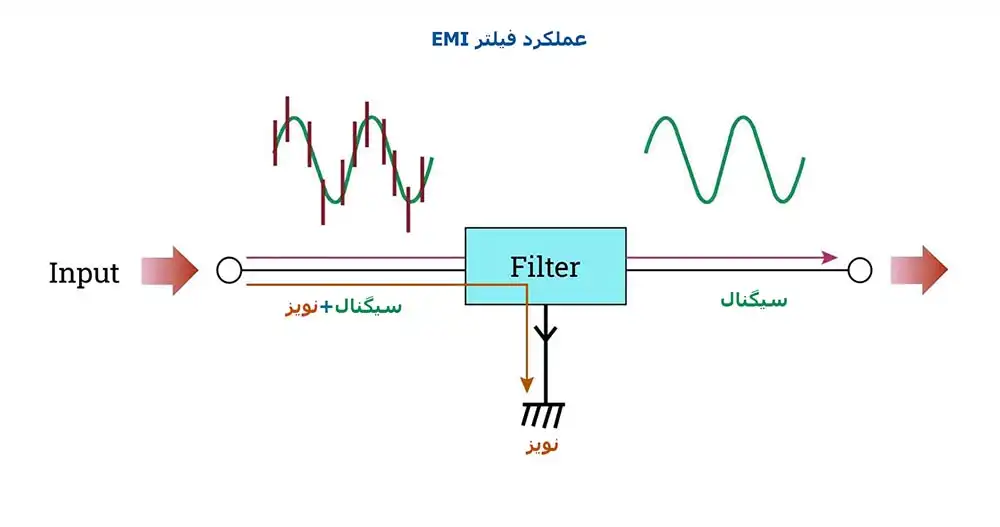

یک فیلتر EMI ساده در خط برق شامل یک سلف و دو خازن است. سلف در مسیر جریان قرار گرفته و مانع عبور نویزهای فرکانس بالا می‌شود. خازن‌ها نیز نویزهای فرکانس بالا را به جای ورود به دستگاه، به سمت زمین یا خط مخالف هدایت می‌کنند. فیلتر EMI معمولاً به صورت مدار پایین‌گذر عمل می‌کند. یعنی:

• سیگنال‌های فرکانس پایین (مانند برق شهری 50/60Hz) را عبور می‌دهد
• نویزهای فرکانس بالا را مسدود یا به زمین هدایت می‌کند

مدار فیلتر EMI و نویز

فیلتر EMI (تداخل الکترومغناطیسی) مداری است که برای کاهش یا حذف نویز الکترومغناطیسی ناخواسته در یک سیستم الکترونیکی طراحی شده است. این نویز می تواند از دو منبع اصلی ایجاد شود:

انواع نویز:

• نویز انتقال‌یافته (Conducted Noise): نویز از طریق سیم‌ها و کابل‌ها منتقل می‌شود.
• نویز تابش‌یافته (Radiated Noise): نویز به صورت امواج الکترومغناطیسی در فضا منتشر می‌شود.

فیلتر EMI با مسدود کردن مسیر عبور نویز، از ورود آن به مدار یا خروج آن از مدار جلوگیری می‌کند. این کار با استفاده از قطعات پسیو مانند سلف (inductor)، خازن (capacitor) و مقاومت (resistor) انجام می‌شود.

انواع مدار فیلتر EMI

مدارهای فیلتر EMI اغلب ترکیبی از سلف‌ها و خازن‌ها تشکیل شده‌اند. دو نوع اصلی این فیلترها عبارتند از:

• فیلتر حالت مشترک (Common-Mode Filter): این فیلتر نویزی را حذف می‌کند که به صورت همزمان و در یک جهت روی هر دو سیم فاز و نول (یا سیم‌های سیگنال) وجود دارد. این فیلترها معمولاً از یک سلف چوک مشترک (Common-Mode Choke) و خازن‌های Y استفاده می‌کنند. سلف چوک مشترک فقط در برابر نویز حالت مشترک مقاومت نشان می‌دهد و به جریان اصلی اجازه عبور می‌دهد.
• فیلتر حالت تفاضلی (Differential-Mode Filter): این فیلتر نویزی را حذف می‌کند که بین دو سیم (فاز و نول) وجود دارد. این نویز به صورت اختلاف ولتاژ بین دو سیم ظاهر می‌شود. این فیلترها اغلب از یک سلف سری و یک خازن X استفاده می‌کنند.
