انواع خازن‌ها

انواع خازن‌ها در صنعت الکترونیک

خازن‌ها، المان‌های الکترونیکی هستند که برای ذخیره انرژی الکتریکی به کار می‌روند. انوع خازن‌ها بطور معمول از دو صفحه رسانا تشکیل شده‌اند که توسط یک عایق (دی‌الکتریک) از هم جدا می‌شوند. جنس دی‌الکتریک و ساختار فیزیکی خازن، انواع مختلفی خازنن‌ها را تشکیل می‌دهد که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

اجزای اصلی یک خازن:

• صفحات هادی: دو صفحه فلزی موازی که معمولاً از جنس آلومینیوم، مس یا نقره ساخته می‌شوند. این صفحات نقش الکترودهای خازن را ایفا می‌کنند.
• دی الکتریک: یک ماده عایق که بین دو صفحه هادی قرار دارد. این ماده می‌تواند از جنس‌های مختلفی مانند هوا، کاغذ، پلاستیک (مانند پلی استر، پلی پروپیلن)، سرامیک، شیشه و… باشد. دی الکتریک مانع از تماس مستقیم دو صفحه هادی می‌شود و به ایجاد میدان الکتریکی بین آن‌ها کمک می‌کند.
• پایه‌ها: پایه‌های خازن برای اتصال آن به مدار استفاده می‌شوند.

نحوه عملکرد خازن:

وقتی یک ولتاژ به دو صفحه هادی خازن اعمال می‌شود، الکترون‌ها از یک صفحه به سمت صفحه دیگر حرکت می‌کنند. این باعث ایجاد بار الکتریکی مخالف روی دو صفحه می‌شود. میدان الکتریکی ایجاد شده بین دو صفحه، انرژی را به صورت بار الکتریکی ذخیره می‌کند. ظرفیت خازن، توانایی آن در ذخیره بار الکتریکی را نشان می‌دهد.

انواع خازن‌ها

خازن‌ها را می‌توان به دو دسته اصلی تقسیم کرد:

1. خازن‌های ثابت: ظرفیت این نوع خازن‌ها ثابت است و نمی‌توان آن را تغییر داد.
2. خازن‌های متغیر: ظرفیت این نوع خازن‌ها قابل تنظیم است.

انواع خازن‌های ثابت

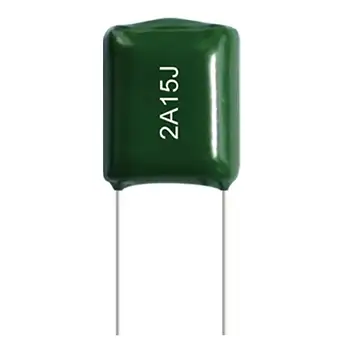

• خازن‌ پلی استر

خازن‌های پلی استر نوعی خازن فیلمی هستند که از فیلم پلی استر (معمولاً پلی اتیلن ترفتالات یا PET) به عنوان دی الکتریک استفاده می‌کنند. این خازن‌ها به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از مدارهای الکترونیکی کاربرد گسترده‌ای دارند.

ساختار و عملکرد خازن پلی استر

• دی الکتریک پلی استر: لایه نازک و عایقی از پلی استر که بین دو لایه هادی قرار دارد. این لایه نقش اصلی در ذخیره بار الکتریکی را ایفا می‌کند.
• لایه‌های هادی: معمولاً از فلزاتی مانند آلومینیوم ساخته شده و به عنوان الکترود عمل می‌کنند.
• عملکرد: مشابه سایر خازن‌ها، هنگامی که ولتاژی به خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی روی صفحات هادی جمع شده و میدان الکتریکی بین آن‌ها ایجاد می‌شود. این میدان الکتریکی، انرژی را به صورت بار الکتریکی ذخیره می‌کند.

ویژگی‌های کلیدی خازن‌ پلی استر

• پایداری بالا: در برابر تغییرات دما، رطوبت و فرکانس بسیار پایدار هستند.
• اتلاف توان کم: تلفات انرژی در آن‌ها کم است که این ویژگی برای مدارهای حساس بسیار مهم است.
• ولتاژ کاری بالا: می‌توانند ولتاژهای نسبتاً بالایی را تحمل کنند.
• بدون قطبیت: می‌توانند در هر دو جهت ولتاژ به کار روند.

کاربردهای خازن‌ پلی استر

• فیلتر کردن نویز: حذف نویزهای ناخواسته در مدارهای الکترونیکی
• کوپلینگ سیگنال: انتقال سیگنال‌های متناوب بین مدارها
• دی‌کوپلینگ ولتاژ تغذیه: کاهش نویز و پایداری ولتاژ در مدارهای تغذیه
• مدارهای زمان‌بندی: ایجاد تاخیر یا پالس

مزایای خازن‌ پلی استر

• قیمت مناسب: نسبت به برخی از انواع دیگر خازن، قیمت آن‌ها مناسب‌تر است.
• در دسترس بودن: به راحتی در بازار قابل تهیه هستند.
• ابعاد کوچک: در ابعاد مختلف و به صورت SMD یا سوراخ‌شونده تولید می‌شوند.

مقایسه با سایر انواع خازن

• خازن‌ سرامیکی

  •

    خازن سرامیکی یکی از اجزای اساسی و پرکاربرد در مدارهای الکترونیکی است. این قطعه کوچک اما قدرتمند، نقش مهمی در ذخیره انرژی الکتریکی و فیلتر کردن سیگنال‌ها ایفا می‌کند.

    ساختار و عملکرد خازن سرامیکی

    • دی الکتریک سرامیکی: قلب یک خازن سرامیکی، لایه نازکی از ماده سرامیکی است که بین دو لایه هادی قرار دارد. این لایه سرامیکی، خاصیت عایقی بسیار خوبی دارد و به عنوان یک مانع بین دو لایه هادی عمل می‌کند.
    • لایه‌های هادی: دو لایه نازک فلزی (معمولاً نقره یا نیکل) در دو طرف لایه سرامیکی قرار دارند. این لایه‌ها به عنوان الکترودهای خازن عمل می‌کنند.
    • عملکرد: هنگامی که ولتاژی به خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی به ترتیب روی یکی از لایه‌های هادی جمع می‌شوند. این تجمع بارها باعث ایجاد میدان الکتریکی بین دو لایه می‌شود. توانایی خازن در ذخیره این بار الکتریکی، ظرفیت آن نامیده می‌شود و با واحد فاراد (F) اندازه‌گیری می‌شود.

    انواع خازن سرامیکی

خازن‌های سرامیکی بر اساس نوع ماده سرامیکی به کار رفته و ویژگی‌های الکتریکی آن‌ها به چند دسته تقسیم می‌شوند:

• کلاس 1: دارای پایداری بسیار بالا در برابر تغییرات دما و فرکانس هستند. در مدارهای دقیق و حساس مانند نوسان‌سازها و فیلترها استفاده می‌شوند.
• کلاس 2: ظرفیت بالاتری نسبت به کلاس 1 دارند اما پایداری آن‌ها کمتر است. در کاربردهای عمومی مانند کوپلینگ، دی‌کوپلینگ و بای‌پس استفاده می‌شوند.
• کلاس 3: دارای ظرفیت بسیار بالا در واحد حجم هستند اما پایداری آن‌ها بسیار کم است. در کاربردهای خاص مانند فیلترهای نویز استفاده می‌شوند.

کاربردهای خازن سرامیکی

خازن‌های سرامیکی در طیف گسترده‌ای از دستگاه‌های الکترونیکی از جمله:

• مدارهای مجتمع: برای فیلتر کردن نویز، کوپلینگ سیگنال و بای‌پس کردن ولتاژ تغذیه.
• تجهیزات ارتباطی: در فیلترها، نوسان‌سازها و تقویت‌کننده‌ها.
• تجهیزات الکترونیکی مصرفی: در تلویزیون‌ها، کامپیوترها، تلفن‌های همراه و … .
• صنعت خودرو: در سیستم‌های الکترونیکی خودرو.

مزایای خازن سرامیکی

• اندازه کوچک: خازن‌های سرامیکی بسیار کوچک و سبک هستند که این ویژگی آن‌ها را برای استفاده در مدارهای مجتمع بسیار مناسب می‌کند.
• قیمت پایین: نسبت به سایر انواع خازن، قیمت آن‌ها بسیار پایین‌تر است
• .
• تنوع بالا: خازن‌های سرامیکی در ظرفیت‌ها، ولتاژها و ابعاد مختلف تولید می‌شوند.
• پایداری خوب: برخی از انواع خازن‌های سرامیکی مانند کلاس 1، پایداری بسیار خوبی در برابر تغییرات دما و فرکانس دارند.

عیب‌های خازن سرامیکی

• ظرفیت محدود: حداکثر ظرفیت خازن‌های سرامیکی نسبت به برخی از انواع دیگر خازن، کمتر است.
• پایداری کمتر در برخی انواع: کلاس‌های 2 و 3 پایداری کمتری نسبت به کلاس 1 دارند.

نحوه خواندن کدهای روی خازن سرامیکی

روی بدنه خازن‌های سرامیکی، کدهایی چاپ شده است که نشان‌دهنده ظرفیت، تحمل و ولتاژ کاری آن‌ها است. برای خواندن این کدها، باید به جدول کدگذاری خازن‌ها مراجعه کرد

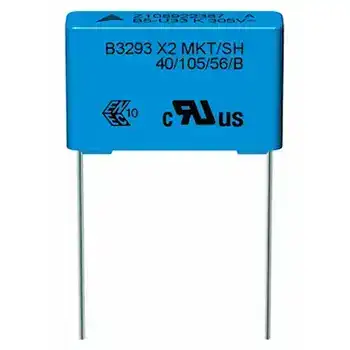

• خازن‌ فیلمی MKT

خازن‌های MKT نوعی خازن فیلمی هستند که از فیلم پلی پروپیلن به عنوان دی الکتریک استفاده می‌کنند. این خازن‌ها به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از مدارهای الکترونیکی، به ویژه مدارهای آنالوگ و صوتی با کیفیت بالا، کاربرد گسترده‌ای دارند.

ویژگی‌های کلیدی خازن‌ MKT:

• پایداری بالا: خازن‌های MKT در برابر تغییرات دما، فرکانس و ولتاژ بسیار پایدار هستند.
• دقت بالا: این خازن‌ها دارای تلورانس (Tolerance) بسیار کم هستند، به این معنی که مقدار ظرفیت آن‌ها بسیار دقیق است.
• اتلاف توان پایین: خازن‌های MKT اتلاف توان کمی دارند که این ویژگی آن‌ها را برای استفاده در مدارهای حساس مناسب می‌سازد.
• عملکرد خوب در فرکانس‌های بالا: این خازن‌ها در فرکانس‌های بالا عملکرد بسیار خوبی دارند و برای استفاده در مدارهای RF مناسب هستند.
• بدون قطبیت: خازن‌های MKT بدون قطبیت هستند و می‌توانند در هر دو جهت ولتاژ به کار روند.

کاربردهای خازن‌ MKT:

• مدارهای صوتی: به دلیل کیفیت صدای بالا و پایداری، در تقویت‌کننده‌ها، پیش تقویت‌کننده‌ها و فیلترهای صوتی استفاده می‌شوند.
• مدارهای آنالوگ: در مدارهای اندازه‌گیری دقیق، نوسان‌سازها و فیلترها به کار می‌روند.
• مدارهای RF: در مدارهای فرکانس رادیویی به عنوان کوپلینگ، فیلتر و بای‌پس استفاده می‌شوند.
• تجهیزات پزشکی: در دستگاه‌های پزشکی که به دقت و پایداری بالا نیاز دارند، مورد استفاده قرار می‌گیرند.

مزایای استفاده از خازن‌ MKT:

• کیفیت بالا: به دلیل استفاده از مواد با کیفیت و فرآیند تولید دقیق، خازن‌های MKT از کیفیت بسیار بالایی برخوردار هستند.
• عمر طولانی: این خازن‌ها دارای عمر طولانی و پایداری بالایی هستند.
• عملکرد قابل پیش‌بینی: به دلیل ویژگی‌های پایدار و قابل پیش‌بینی، در طراحی مدارهای الکترونیکی بسیار مورد اطمینان هستند.

مقایسه خازن‌ MKT با سایر انواع خازن:

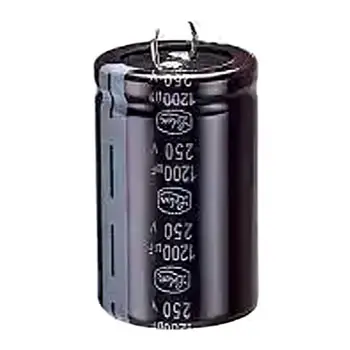

• خازن‌ الکترولیتی

  • ساختار: از یک لایه اکسید فلزی به عنوان دی‌الکتریک استفاده می‌شود.
  • ویژگی‌ها: ظرفیت بالا در ابعاد کوچک، ولتاژ کاری پایین‌تر از انواع دیگر، قطبیت دارند.
  • کاربردها: مدارهای تغذیه، فیلترها، مدارهای زمان‌دار.

• ویژگی‌های مهم خازن‌ الکترولیتی:

  • ظرفیت بالای خازن الکترولیتی: مهم‌ترین ویژگی این خازن‌ها، ظرفیت بالای آن‌هاست. به همین دلیل، در مدارهایی که به خازن‌های با ظرفیت بالا نیاز است (مانند مدارهای تغذیه، فیلترها و …) استفاده می‌شوند.
  • قطبیت خازن الکترولیتی: خازن‌های الکترولیتی قطبی هستند. یعنی باید توجه داشت که قطب مثبت و منفی آن‌ها به درستی در مدار متصل شود. در غیر این صورت، خازن آسیب می‌بیند.
  • ولتاژ کاری خازن الکترولیتی: ولتاژ کاری این خازن‌ها به نوع و ضخامت لایه اکسید بستگی دارد.
  • اتلاف توان خازن الکترولیتی: این خازن‌ها نسبت به سایر انواع خازن‌ها، اتلاف توان بیشتری دارند.

• خازن‌های تانتالیوم



  خازن‌های تانتالیوم نوعی خازن الکترولیتی هستند که به دلیل ظرفیت بالا در ابعاد کوچک، پایداری خوب و نویز پایین، در بسیاری از مدارهای الکترونیکی به ویژه در تجهیزات الکترونیکی مصرفی، تجهیزات پزشکی و صنایع نظامی کاربرد گسترده‌ای دارند.

  ساختار و عملکرد خازن‌ تانتالیوم

  • آند تانتالیوم: از فلز تانتالیوم ساخته شده و به عنوان الکترود مثبت عمل می‌کند.
  • لایه اکسید تانتالیوم: یک لایه بسیار نازک از اکسید تانتالیوم که به صورت الکترولیتی روی آند تشکیل می‌شود. این لایه به عنوان دی الکتریک عمل کرده و باعث می‌شود خازن ظرفیت بالایی داشته باشد.
  • کاتد: معمولاً از کربن یا یک فلز رسانا ساخته شده و به عنوان الکترولیت عمل می‌کند.
  • عملکرد: مشابه سایر خازن‌های الکترولیتی، هنگامی که ولتاژی به خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی روی صفحات هادی جمع شده و میدان الکتریکی بین آن‌ها ایجاد می‌شود. این میدان الکتریکی، انرژی را به صورت بار الکتریکی ذخیره می‌کند.

  ویژگی‌های مهم خازن‌ تانتالیوم

  • ظرفیت بالا در ابعاد کوچک: نسبت به سایر انواع خازن‌ها، ظرفیت بالاتری در ابعاد کوچک دارند.
  • پایداری خوب: در برابر تغییرات دما و ولتاژ نسبتاً پایدار هستند.
  • نویز پایین: نویز ایجاد شده توسط آن‌ها بسیار کم است.
  • مقاومت داخلی کم: مقاومت سری معادل (ESR) آن‌ها پایین است که باعث می‌شود بتوانند جریان‌های بالاتری را تحمل کنند.
  • قطبیت: مانند سایر خازن‌های الکترولیتی، قطبی هستند و باید توجه داشت که قطب مثبت و منفی آن‌ها به درستی در مدار متصل شود.

  کاربردهای خازن‌ تانتالیوم

  • مدارهای تغذیه: برای فیلتر کردن نویز و تثبیت ولتاژ
  • مدارهای تقویت‌کننده: برای کوپل کردن سیگنال‌ها
  • مدارهای زمان‌بندی: برای ایجاد تاخیر یا پالس
  • تجهیزات الکترونیکی مصرفی: در تلفن‌های همراه، لپ‌تاپ‌ها، دوربین‌های دیجیتال و …
  • تجهیزات پزشکی: در دستگاه‌های پزشکی قابل کاشت و دستگاه‌های پزشکی قابل حمل
  • صنایع نظامی: در تجهیزات نظامی که به قابلیت اطمینان بالا نیاز دارند

  مزایای خازن‌ تانتالیوم

  • ابعاد کوچک: به دلیل ظرفیت بالای خود، در ابعاد کوچک تولید می‌شوند.
  • پایداری خوب: در برابر تغییرات محیطی مقاوم هستند.
  • نویز پایین: برای مدارهای حساس به نویز مناسب هستند.
  • مقاومت داخلی کم: برای کاربردهایی که به جریان‌های بالا نیاز دارند، مناسب هستند.

  معایب خازن‌ تانتالیوم

  • قیمت بالا: نسبت به برخی از انواع دیگر خازن، قیمت آن‌ها بالاتر است.
  • قطبیت: باید به قطبیت آن‌ها توجه شود.
  • حساسیت به شوک حرارتی: تغییرات دمایی ناگهانی ممکن است به آن‌ها آسیب برساند.

  نکات مهم

  • انتخاب ظرفیت مناسب: بسته به نیاز مدار، ظرفیت مناسب را انتخاب کنید.
  • ولتاژ کاری: ولتاژ کاری خازن باید بالاتر از ولتاژ اعمال شده به مدار باشد.
  • قطبیت: همیشه به قطبیت خازن توجه کنید.
  • دما: دمای محیط کار نباید از محدوده مشخص شده برای خازن بیشتر شود.

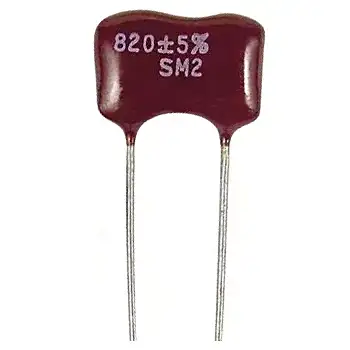

• خازن میکا

خازن‌ میکا نوعی خازن است که از ماده معدنی میکا به عنوان دی‌الکتریک استفاده می‌کند. میکا، ماده‌ای طبیعی با خواص عایقی بسیار خوب، مقاومت حرارتی بالا و پایداری شیمیایی است. این ویژگی‌ها باعث شده است که خازن‌های میکا در بسیاری از مدارهای الکترونیکی، به ویژه مدارهایی که به دقت بالا، پایداری و مقاومت در برابر شرایط سخت نیاز دارند، به کار روند.

ساختار و عملکرد خازن‌ میکا

• دی‌الکتریک میکا: لایه نازک و عایقی از میکا که بین دو لایه هادی (معمولاً فلزاتی مانند نقره یا آلومینیوم) قرار دارد. میکا به عنوان یک عایق بسیار خوب عمل کرده و باعث می‌شود خازن ظرفیت بالایی داشته باشد.
• لایه‌های هادی: دو لایه نازک فلزی که به عنوان الکترود عمل می‌کنند.
• عملکرد: مشابه سایر خازن‌ها، هنگامی که ولتاژی به خازن اعمال می‌شود، بارهای الکتریکی مثبت و منفی روی صفحات هادی جمع شده و میدان الکتریکی بین آن‌ها ایجاد می‌شود. این میدان الکتریکی، انرژی را به صورت بار الکتریکی ذخیره می‌کند.

ویژگی‌های مهم خازن‌ میکا

• دقت بالا: ظرفیت خازنی آن‌ها بسیار پایدار است و مقدار تلرانس آن‌ها بسیار کم است.
• پایداری بالا: در برابر تغییرات دما، رطوبت و فرکانس بسیار پایدار هستند.
• مقاومت حرارتی بالا: می‌توانند در دماهای بالا کار کنند.
• پایداری شیمیایی بالا: در برابر اکثر مواد شیمیایی مقاوم هستند.
• ولتاژ کاری بالا: می‌توانند ولتاژهای نسبتاً بالایی را تحمل کنند.
• اتلاف توان کم: تلفات انرژی در آن‌ها کم است.

کاربردهای خازن‌ میکا

• مدارهای فرکانس بالا: به دلیل پایداری و تلفات کم، در مدارهای فرکانس بالا مانند فرستنده‌ها، گیرنده‌ها و تجهیزات راداری استفاده می‌شوند.
• مدارهای فیلتر: در فیلترهای دقیق و با کیفیت بالا به کار می‌روند.مدارهای زمان‌بندی: برای ایجاد تاخیر یا پالس در مدارهای دقیق استفاده می‌شوند.
• تجهیزات اندازه‌گیری: در تجهیزات اندازه‌گیری دقیق مانند اسیلوسکوپ‌ها و شمارنده‌های فرکانس به کار می‌روند.

مزایای خازن‌ میکا:

• دقت بالا: برای مدارهایی که به دقت بسیار بالا نیاز دارند، بسیار مناسب هستند.
• پایداری بالا: در محیط‌های سخت و شرایط نامساعد عملکرد خوبی دارند.
• عمر طولانی: عمر مفید بسیار بالایی دارند.
• مقاومت در برابر شوک‌های حرارتی: در برابر تغییرات ناگهانی دما مقاوم هستند.

معایب خازن‌ میکا:

• قیمت بالا: نسبت به برخی از انواع دیگر خازن، قیمت آن‌ها بالاتر است.
• ابعاد بزرگ‌تر: نسبت به برخی از انواع دیگر خازن، ابعاد بزرگ‌تری دارند.
• تولید محدود: به دلیل فرآیند تولید پیچیده، تولید آن‌ها محدود است.

مقایسه خازن میکا با سایر انواع خازن‌ها

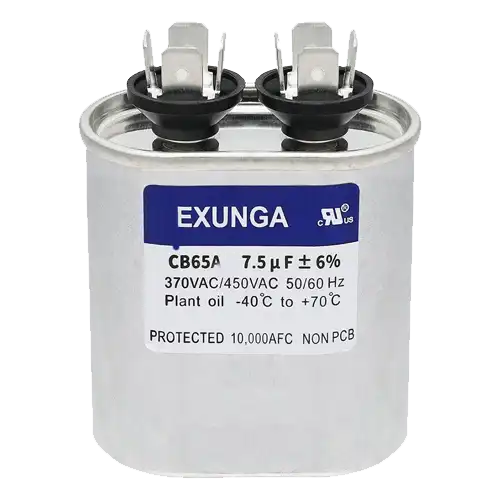

ابرخازن‌ها: انقلابی در ذخیره‌سازی انرژی

ابرخازن‌ها (Supercapacitors) نوعی خازن با ظرفیت بسیار بالا هستند که به دلیل توانایی ذخیره انرژی در مقادیر زیاد و شارژ و دشارژ سریع، در صنایع مختلف کاربرد گسترده‌ای پیدا کرده‌اند. برخلاف باتری‌ها که از واکنش‌های شیمیایی برای ذخیره انرژی استفاده می‌کنند، ابرخازن‌ها از پدیده جذب فیزیکی یون‌ها بر روی سطح الکترودها برای ذخیره انرژی بهره می‌برند.

ساختار و عملکرد ابرخازن‌ها

ابرخازن‌ها معمولاً از دو الکترود متخلخل ساخته می‌شوند که توسط یک جداکننده از هم جدا شده‌اند. این الکترودها معمولاً از مواد کربنی مانند کربن فعال، گرافن یا نانولوله‌های کربنی ساخته می‌شوند که سطح تماس بسیار بالایی را فراهم می‌کنند. بین این دو الکترود یک الکترولیت قرار دارد که یون‌ها را برای ایجاد یک میدان الکتریکی بین دو الکترود جابجا می‌کند.

هنگامی که ولتاژی به ابرخازن اعمال می‌شود، یون‌های مثبت به سمت الکترود منفی و یون‌های منفی به سمت الکترود مثبت جذب می‌شوند. این فرآیند باعث ایجاد یک لایه دوگانه الکتریکی (Electric Double Layer) در سطح الکترودها می‌شود که انرژی الکتریکی را ذخیره می‌کند.

مزایای ابرخازن‌ها

• چگالی توان بالا: ابرخازن‌ها قادر به تأمین جریان‌های بسیار بالا در مدت زمان کوتاه هستند.
• عمر طولانی: ابرخازن‌ها می‌توانند هزاران بار شارژ و دشارژ شوند بدون اینکه ظرفیت خود را به طور قابل توجهی از دست بدهند.
• سرعت شارژ و دشارژ بالا: ابرخازن‌ها می‌توانند بسیار سریع‌تر از باتری‌ها شارژ و دشارژ شوند.
• دامنه دمایی گسترده: ابرخازن‌ها در دماهای بسیار پایین و بسیار بالا به خوبی کار می‌کنند.
• ایمنی بالا: ابرخازن‌ها معمولاً ایمن‌تر از باتری‌ها هستند و خطر آتش‌سوزی یا انفجار در آن‌ها بسیار کمتر است.

کاربردهای ابرخازن‌ها

• وسایل الکترونیکی قابل حمل: تلفن‌های همراه، لپ‌تاپ‌ها، تبلت‌ها
• خودروهای برقی: سیستم‌های بازیابی انرژی جنبشی، تأمین انرژی تجهیزات جانبی
• تجهیزات صنعتی: آسانسورها، جرثقال‌ها، قطارهای برقی
• تجهیزات پزشکی: دستگاه‌های کاشتنی، دستگاه‌های تصویربرداری
• سیستم‌های انرژی خورشیدی و بادی: صاف کردن خروجی و ذخیره انرژی

محدودیت‌های ابرخازن‌ها

• چگالی انرژی پایین: ابرخازن‌ها نمی‌توانند به اندازه باتری‌ها انرژی ذخیره کنند.
• خوددشارژ: ابرخازن‌ها به مرور زمان مقداری از انرژی ذخیره شده خود را از دست می‌دهند.
• هزینه بالا: ابرخازن‌ها هنوز هم نسبت به باتری‌ها گران‌تر هستند.

آینده ابرخازن‌ها

با پیشرفت‌های اخیر در فناوری تولید مواد و طراحی، انتظار می‌رود که ابرخازن‌ها در آینده کاربردهای گسترده‌تری پیدا کنند. تحقیقات در حال انجام برای افزایش چگالی انرژی، کاهش هزینه و بهبود عملکرد ابرخازن‌ها است.

لطفا سوالات خود را بپرسید.

توجه: این متن صرفاً برای اطلاع‌رسانی عمومی تهیه شده است و نباید به عنوان مشاوره فنی تلقی شود. برای اطلاعات دقیق‌تر، لطفا به منابع تخصصی مراجعه کنید.

انواع خازن‌های متغیر

خازن‌های متغیر قطعات الکترونیکی هستند که ظرفیت الکتریکی آن‌ها را می‌توان به صورت مکانیکی تغییر داد. این تغییر ظرفیت معمولاً با تغییر مساحت صفحات هادی یا فاصله بین آن‌ها انجام می‌شود. خازن‌های متغیر در بسیاری از مدارهای الکترونیکی، از جمله رادیو، تلویزیون، و تجهیزات ارتباطی استفاده می‌شوند.

تقسیم‌بندی خازن‌های متغیر

به طور کلی، خازن‌های متغیر را می‌توان به دو دسته اصلی تقسیم کرد:

1. خازن‌های واریابل (Variable Capacitors):

   • معمولاً در رادیو‌ها استفاده می‌شوند.
   • برای تغییر فرکانس نوسان‌ساز داخلی بکار می‌روند.
   • ظرفیت آن‌ها بین 40 تا 500 پیکوفاراد است.
   • ساختار آن‌ها به گونه‌ای است که با چرخاندن یک محور، صفحات متحرک در مقابل صفحات ثابت حرکت کرده و ظرفیت خازن تغییر می‌کند.

2. خازن‌های تریمر (Trimmer Capacitors):

   • برای تنظیم دقیق فرکانس نوسان‌سازهای رادیویی استفاده می‌شوند.
   • ظرفیت آن‌ها بین 2 تا 120 پیکوفاراد است.
   • اندازه آن‌ها کوچک‌تر از خازن‌های واریابل است.
   • معمولاً با یک پیچ کوچک تنظیم می‌شوند.

کاربردهای خازن‌ متغیر

• تنظیم مدارهای LC: خازن‌های متغیر به همراه سلف‌ها، مدارهای LC را تشکیل می‌دهند که برای انتخاب فرکانس خاص در مدارهای رادیویی و سایر کاربردها استفاده می‌شوند.
• تطبیق امپدانس: در آنتن‌ها و سایر مدارهای انتقال سیگنال، خازن‌های متغیر برای تطبیق امپدانس و بهبود انتقال توان استفاده می‌شوند.
• فیلترها: خازن‌های متغیر در ساخت فیلترهای الکترونیکی برای انتخاب یا حذف فرکانس‌های خاص به کار می‌روند.
• تجهیزات اندازه‌گیری: در برخی تجهیزات اندازه‌گیری الکترونیکی، خازن‌های متغیر برای کالیبراسیون و تنظیم دستگاه استفاده می‌شوند.

مزایا و معایب خازن‌ متغیر

• مزایا:
  • امکان تنظیم دقیق ظرفیت
  • انعطاف‌پذیری در طراحی مدارها
• معایب:
  • حساسیت به عوامل محیطی مانند دما و رطوبت
  • عمر مفید محدود به دلیل سایش مکانیکی
  • اندازه بزرگ‌تر نسبت به خازن‌های ثابت

انواع دی‌الکتریک در خازن‌های متغیر

دی‌الکتریک ماده‌ای عایق است که بین صفحات هادی خازن قرار می‌گیرد. در خازن‌های متغیر، معمولاً از دی‌الکتریک‌های هوا یا پلاستیک استفاده می‌شود. انتخاب نوع دی‌الکتریک به عواملی مانند ظرفیت مورد نیاز، ولتاژ کاری، و اندازه فیزیکی خازن بستگی دارد.

نکته: با پیشرفت تکنولوژی، خازن‌های متغیر الکترونیکی نیز توسعه یافته‌اند که با استفاده از مدارهای الکترونیکی، ظرفیت خازن را به صورت دیجیتالی تغییر می‌دهند. این نوع خازن‌ها دقت و سرعت بالاتری نسبت به خازن‌های متغیر مکانیکی دارند.

آیا می‌خواهید اطلاعات بیشتری در مورد یک نوع خاص از خازن‌های متغیر یا کاربردهای آن‌ها بدانید؟

• ساختار داخلی خازن‌های متغیر: با بررسی ساختار داخلی این خازن‌ها، می‌توان بهتر درک کرد که چگونه با تغییر مکانیکی، ظرفیت آن‌ها تغییر می‌کند.
• محاسبه ظرفیت خازن‌های متغیر: با استفاده از فرمول‌های مربوطه، می‌توان ظرفیت یک خازن متغیر را بر اساس ابعاد صفحات و فاصله بین آن‌ها محاسبه کرد.
• کاربرد خازن‌های متغیر در مدارهای رادیویی: بررسی دقیق‌تر نقش خازن‌های متغیر در مدارهای رادیویی، به ویژه در فرآیند تنظیم فرکانس.

عوامل موثر بر انتخاب خازن

• ظرفیت: مقدار انرژی الکتریکی که خازن می‌تواند ذخیره کند.
• ولتاژ کاری: حداکثر ولتاژی که می‌توان به خازن اعمال کرد.
• تلورانس: میزان انحراف ظرفیت واقعی خازن از مقدار اسمی آن.
• ضریب دمایی: تغییرات ظرفیت خازن با تغییر دما.
• نشت جریان: جریان کوچکی که از دی‌الکتریک خازن عبور می‌کند.
• ابعاد و بسته‌بندی: اندازه و شکل فیزیکی خازن.
• کاربرد: نوع مدار و شرایط کاری.

کاربرد خازن‌ها

خازن‌ها، این اجزای کوچک اما پرکاربرد در مدارهای الکترونیکی، نقش بسیار مهمی در عملکرد صحیح دستگاه‌های مختلف ایفا می‌کنند. از تلفن همراه گرفته تا خودروهای برقی و تجهیزات صنعتی، خازن‌ها در همه جا حضور دارند.

کاربردهای خازن‌ها بطور خلاصه

خازن‌ها کاربردهای بسیار گسترده‌ای در الکترونیک دارند، از جمله:

• فیلتر کردن سیگنال‌ها: حذف نویز و تداخلات
• تثبیت ولتاژ: در مدارهای تغذیه
• ایجاد تاخیر زمانی: در مدارهای زمان‌دار
• کوپلینگ سیگنال‌ها: انتقال سیگنال بین مدارها
• تشکیل مدارهای نوسان‌ساز: تولید سیگنال‌های متناوب

به طور کلی، کاربردهای خازن‌ها را می‌توان به چند دسته اصلی تقسیم کرد:

1. ذخیره‌سازی انرژی:

• تکانه‌های کوتاه مدت: خازن‌ها می‌توانند انرژی را برای مدت زمان بسیار کوتاه ذخیره کنند و در مواقع نیاز آن را آزاد کنند. این ویژگی در فلاش‌های دوربین، لیزرها و سیستم‌های روشنایی اضطراری بسیار مفید است.
• صاف کردن ولتاژ: خازن‌ها می‌توانند نوسانات ولتاژ را صاف کرده و یک ولتاژ پایدار را برای مدار فراهم کنند. این کاربرد در منابع تغذیه، تقویت‌کننده‌ها و مدارهای صوتی بسیار رایج است.

2. فیلتر کردن:

• فیلتر کردن فرکانس‌ها: خازن‌ها می‌توانند فرکانس‌های مختلف را از هم جدا کنند. به عنوان مثال، در مدارهای صوتی، خازن‌ها برای حذف نویز و تداخلات استفاده می‌شوند.
• جدا کردن جریان مستقیم از متناوب: خازن‌ها به جریان متناوب اجازه عبور می‌دهند اما در برابر جریان مستقیم مقاومت می‌کنند. این ویژگی در مدارهای کوپلینگ و مدارهای نمونه‌برداری بسیار مفید است.

3. تایمرها و نوسان‌سازها:

• ایجاد تاخیر: خازن‌ها به همراه مقاومت‌ها می‌توانند مدارهای تایمر ساده‌ای را ایجاد کنند.
• تولید نوسانات: در ترکیب با سلف‌ها، خازن‌ها می‌توانند مدارهای نوسان‌ساز را تشکیل دهند که برای تولید سیگنال‌های فرکانسی خاص استفاده می‌شوند.

4. تنظیم فرکانس:

• مدارهای تشدید: خازن‌ها به همراه سلف‌ها می‌توانند مدارهای تشدید را تشکیل دهند که برای تنظیم فرکانس در رادیوها، تلویزیون‌ها و سایر تجهیزات ارتباطی استفاده می‌شوند.

5. حفاظت از مدار:

• جذب اضافه ولتاژ: خازن‌ها می‌توانند اضافه ولتاژهای ناگهانی را جذب کرده و از آسیب دیدن سایر اجزای مدار جلوگیری کنند.

برخی از کاربردهای خاص خازن‌ها:

• خازن‌های الکترولیتی: در مدارهای تغذیه، فیلترها و تقویت‌کننده‌ها
• خازن‌های سرامیکی: در مدارهای مجتمع، فیلترها و کوپلینگ
• خازن‌های تانتال: در مدارهای با فرکانس بالا و مدارهای مجتمع
• خازن‌های فیلمی: در مدارهای با ولتاژ بالا و جریان بالا
• خازن‌های متغیر: در رادیو، تلویزیون و تجهیزات تنظیم فرکانس

در نهایت، کاربردهای خازن‌ها بسیار متنوع و گسترده است و با پیشرفت تکنولوژی، کاربردهای جدیدی نیز برای آن‌ها پیدا می‌شود.

موارد زیر می‌تواند برای شما مفید باشد:

فرم درخواست تعمیر

از صفحات دیگر خدمات ما بازدید نمایید:

• تعمیر تلویزیون در شهرک اکباتان
• تعمیر پنل تلویزیون
• تعمیر اسپیکر
• تعمیر لپ تاپ
• تعمیر مانیتور
• تعمیر آداپتور
• تعمیر ماکروفر
• تعمیر جاروبرقی
