آموزش قطعات الکترونیکی؛ مقاومت و انواع آن

مقدمه مقاومت ها Resistrors

یکی از اساسی‌ترین و پراستفاده‌ترین قطعات الکترونیکی، مقاومت است، این قطعه وظیفه دارد تا جریان الکتریکی را در مدار محدود کند و ولتاژ را تقسیم کند. مقاومت‌ها در انواع مختلف و با مقادیر اهمی متفاوت تولید می‌شوند و در تقریباً همه مدارهای الکترونیکی یافت می‌شوند.

چرا به مقاومت نیاز داریم؟

محدود کردن جریان: برای جلوگیری از آسیب دیدن سایر قطعات مدار، از مقاومت استفاده می‌شود تا مقدار جریان عبوری از مدار را به اندازه دلخواه محدود کند.
تقسیم ولتاژ: با قرار دادن چند مقاومت به صورت سری، می‌توان ولتاژ را بین آن‌ها تقسیم کرد. این ویژگی در طراحی مدارهای تقویت‌کننده و سایر مدارهای الکترونیکی بسیار کاربردی است.
ایجاد مدارهای زمانی: در ترکیب با خازن، مقاومت می‌تواند مدارهای زمانی ایجاد کند که در بسیاری از کاربردهای الکترونیکی از جمله تایمرها و نوسان‌سازها مورد استفاده قرار می‌گیرد.
تبدیل انرژی الکتریکی به گرما: مقاومت‌ها بخشی از انرژی الکتریکی را به گرما تبدیل می‌کنند. این ویژگی در برخی کاربردها مانند هیترها و سنسورهای حرارتی مفید است.

واحد اندازه گیری مقاومت و نماد اهم

واحد اندازه گیری مقاومت الکتریکی، اهم (Ω) است. این واحد به افتخار جرج سیمون اهم، دانشمند آلمانی که قانون اهم را فرموله کرد، نامگذاری شده است. مقاومت الکتریکی با نماد (R) نمایش داده می شود.

قانون اهم

قانون اهم رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را در یک مدار الکتریکی بیان می‌کند:

V = I × R

یعنی ولتاژ برابر است با حاصل ضرب جریان در مقاومت.

واحدهای بزرگ‌تر و کوچک‌تر اهم

برای بیان مقاومت‌های بسیار بزرگ یا بسیار کوچک، از پیشوندهایی مانند کیلو (k)، مگا (M) و میلی (m) استفاده می‌شود:

کیلو اهم (kΩ): هزار اهم
مگا اهم (MΩ): یک میلیون اهم
میلی اهم (mΩ): هزارم اهم

چرا اهم؟

اهم به عنوان واحد اندازه‌گیری مقاومت به این دلیل انتخاب شده است که به سادگی و به طور مستقیم رابطه بین ولتاژ، جریان و مقاومت را نشان می‌دهد. با استفاده از اهم، می‌توان مقدار مقاومت یک قطعه الکترونیکی را به راحتی بیان کرد و در محاسبات مدارهای الکتریکی از آن استفاده کرد.

سایر واحدهای مرتبط

اگرچه اهم واحد اصلی اندازه‌گیری مقاومت است، اما واحدهای دیگری نیز وجود دارند که در برخی موارد خاص استفاده می‌شوند. به عنوان مثال:

زیمنس (S): واحد اندازه‌گیری رسانایی الکتریکی است که عکس مقاومت است.

ابزار اندازه گیری مقاومت

برای اندازه‌گیری مقاومت یک قطعه الکترونیکی، از ابزارهایی مانند:

اهم‌متر: دستگاهی که فقط برای اندازه‌گیری مقاومت استفاده می‌شود.
مولتی‌متر: دستگاهی که علاوه بر مقاومت، ولتاژ و جریان را نیز اندازه‌گیری می‌کند.

استفاده از این ابزارها بسیار ساده است و با اتصال دو پروب دستگاه به دو سر مقاومت، مقدار آن را به طور مستقیم نشان می‌دهند.

نکته مهم: هنگام اندازه‌گیری مقاومت، اطمینان حاصل کنید که قطعه مورد نظر از مدار جدا شده باشد تا نتایج دقیق‌تری به دست آید.

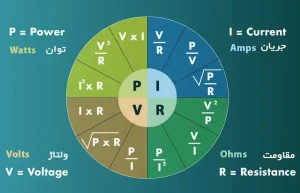

قانون اهم: پایه و اساس مدارهای الکترونیکی

قانون اهم یکی از بنیادی‌ترین قوانین در علم الکترونیک است که رابطه بین ولتاژ، جریان و مقاومت را در یک مدار الکتریکی بیان می‌کند. این قانون به نام جورج سیمون اهم، فیزیکدان آلمانی نامگذاری شده است.

قانون اهم به زبان ساده

قانون اهم می‌گوید که جریان عبوری از یک هادی، به طور مستقیم متناسب با ولتاژ اعمال شده بر آن و به طور معکوس متناسب با مقاومت آن هادی است.

بیان ریاضی قانون اهم

قانون اهم به صورت زیر بیان می‌شود:

V = I * R یعنی ولتاژ دو سر یک مقاومت برابر است با حاصل ضرب جریان عبوری از آن در مقدار مقاومت.

V = I * R

در این رابطه:

V: ولتاژ (بر حسب ولت)
I: جریان (بر حسب آمپر)
R: مقاومت (بر حسب اهم)

تفسیر قانون اهم

ولتاژ: اختلاف پتانسیل الکتریکی بین دو نقطه در یک مدار است که باعث ایجاد جریان می‌شود.
جریان: جریان الکتریکی به حرکت الکترون‌ها در یک مدار گفته می‌شود.
مقاومت: خاصیتی از یک ماده است که در برابر جریان الکتریکی مقاومت می‌کند.

به عبارت دیگر، هرچه ولتاژ بیشتر باشد، جریان بیشتری از مدار عبور می‌کند. اما هرچه مقاومت بیشتر باشد، جریان کمتری از مدار عبور می‌کند.

کاربردهای قانون اهم

قانون اهم در تحلیل و طراحی تقریباً تمام مدارهای الکترونیکی کاربرد دارد. برخی از کاربردهای مهم آن عبارتند از:

محاسبه جریان: با داشتن ولتاژ و مقاومت، می‌توان جریان عبوری از یک مدار را محاسبه کرد.
محاسبه ولتاژ: با داشتن جریان و مقاومت، می‌توان ولتاژ دو سر یک مقاومت را محاسبه کرد.
محاسبه مقاومت: با داشتن ولتاژ و جریان، می‌توان مقدار مقاومت یک مدار را محاسبه کرد.
طراحی تقسیم‌کننده‌های ولتاژ: از قانون اهم برای طراحی مدارهایی استفاده می‌شود که ولتاژ را به نسبت‌های دلخواه تقسیم می‌کنند.
محاسبه توان مصرفی: با استفاده از قانون اهم و رابطه توان (P = VI)، می‌توان توان مصرفی یک مقاومت را محاسبه کرد.

محدودیت‌های قانون اهم

قانون اهم برای مواد رسانا خطی در دماهای ثابت صدق می‌کند. برای مواد غیرخطی مانند دیودها، قانون اهم قابل تعمیم نیست.

نمودار مشخصه V-I یک مقاومت

نمودار مشخصه V-I یک مقاومت خط مستقیم است که از مبدا مختصات می‌گذرد. شیب این خط برابر با مقاومت است.

favicon tbn?q=tbn:ANd9GcSg IUWG8CFYnlyzc2Hu641oPbwT1I4yvlIlgdH

www.youtube.com

قانون اهم یکی از مهم‌ترین قوانین در الکترونیک است که به ما کمک می‌کند تا رفتار مدارهای الکتریکی را بهتر درک کنیم. با استفاده از این قانون می‌توانیم بسیاری از مسائل مربوط به مدارهای الکترونیکی را حل کنیم.

موضوعات دیگری که می‌توانید بپرسید:

کاربردهای عملی قانون اهم در مدارهای الکترونیکی
تفاوت بین مقاومت و رسانایی
قانون اهم در مدارهای AC
واحدهای اندازه گیری ولتاژ، جریان و مقاومت

انواع مقاومت

مقاومت یکی از اجزای اساسی مدارهای الکترونیکی است که جریان الکتریکی را محدود می‌کند. انواع مختلفی از مقاومت‌ها با ویژگی‌ها و کاربردهای خاص وجود دارند. در ادامه به بررسی انواع اصلی مقاومت‌ها می‌پردازیم:

- مقاومت‌های کربنی: رایج‌ترین نوع مقاومت هستند و از کربن ساخته شده‌اند.
- مقاومت‌های فلزی: از آلیاژهای فلزی ساخته شده و دارای دقت و پایداری بالاتری نسبت به مقاومت‌های کربنی هستند.
- مقاومت‌های فیلم فلزی: لایه نازکی از فلز روی یک هسته عایق رسوب داده می‌شود. این نوع مقاومت‌ها دارای دقت و پایداری بسیار بالایی هستند.
- مقاومت‌های سیم پیچی: از سیم‌های مقاومتی پیچیده شده روی یک هسته سرامیکی ساخته می‌شوند و برای توان‌های بالا استفاده می‌شوند.
- مقاومت‌های متغیر: مقاومت آن‌ها را می‌توان به صورت دستی یا با استفاده از یک مدار الکترونیکی تغییر داد.

مقاومت‌ها یکی از اساسی‌ترین و پرکاربردترین قطعات الکترونیکی هستند که در انواع مختلفی تولید می‌شوند. هر نوع مقاومت دارای ویژگی‌ها و کاربردهای خاصی است. مقاومت ها بطور عموم به به مقاومت ثابت و مقاومت متغیر تقسیم می شومد که در ادامه به بررسی این نوع مقاومت‌ها می‌پردازیم:

مقاومت‌ ثابت

مقاومت‌ ثابت، همانطور که از نامش پیداست، مقادیر مقاومتی ثابتی دارد و با گذشت زمان یا تغییرات محیطی، مقدارش تغییر چندانی نمی‌کند. این مقاومت‌ها بر اساس جنس مواد تشکیل‌دهنده به انواع مختلفی تقسیم می‌شوند:

مقاومت‌های فیلم کربنی: رایج‌ترین نوع مقاومت هستند و از یک لایه نازک کربن روی یک هسته عایق ساخته شده‌اند. ارزان و در دسترس هستند اما دقت کمتری نسبت به انواع دیگر دارند.
مقاومت‌های فیلم فلزی: دقت و پایداری بالاتری نسبت به مقاومت‌های فیلم کربنی دارند و برای کاربردهایی که نیاز به دقت بالا دارند مناسب هستند.
مقاومت‌های سیم‌پیچی: از سیم‌های مقاومتی (مانند نیکروم) پیچیده شده روی یک هسته عایق ساخته شده‌اند. توان بالایی دارند و برای کاربردهایی که نیاز به مقاومت در برابر حرارت بالا دارند مناسب هستند.
مقاومت‌های SMD: مقاومت‌های سطحی هستند و در اندازه‌های بسیار کوچک تولید می‌شوند. در مدارهای الکترونیکی مدرن بسیار پرکاربرد هستند.

انواع مقاومت‌های متغیر

پتانسیومتر: یک مقاومت متغیر معمولا سه پایانه‌ای است که با چرخاندن یک محور، مقدار مقاومت بین یکی از پایانه‌های خارجی و پایانه مرکزی تغییر می‌کند.
رئوستا: شبیه پتانسیومتر است اما معمولاً توان بالاتری دارد و برای کنترل جریان در مدارهای قدرت استفاده می‌شود.
ترمیستور: مقاومتی است که مقدار آن با تغییر دما تغییر می‌کند.
LDR (مقاومت وابسته به نور): مقاومتی است که مقدار آن با تغییر شدت نور تغییر می‌کند.
وریستور: مقاومتی است که در ولتاژهای پایین مقاومت بالایی دارد و با افزایش ولتاژ مقاومت آن به شدت کاهش می‌یابد.

انواع مقاومت‌های وابسته

مقاومت‌های وابسته، مقاومت‌هایی هستند که مقدارشان با تغییرات پارامترهای محیطی مانند دما، نور، ولتاژ و میدان مغناطیسی تغییر می‌کند. برخی از انواع مهم مقاومت‌های وابسته عبارتند از:

ترمیستور

ترمیستور یا مقاومت گرمایی، یک قطعه الکترونیکی است که مقاومت الکتریکی آن با تغییر دما تغییر می‌کند. به عبارت ساده‌تر، ترمیستورها سنسورهایی هستند که تغییرات دما را به تغییرات مقاومت تبدیل می‌کنند.

ساختار و عملکرد ترمیستور

ترمیستورها معمولاً از مواد نیمه‌رسانا ساخته می‌شوند که مقاومت الکتریکی آن‌ها به شدت به دما حساس است. با افزایش دما، مقاومت برخی از ترمیستورها کاهش می‌یابد (ترمیستورهای NTC) و در برخی دیگر افزایش می‌یابد (ترمیستورهای PTC).

چرا مقاومت ترمیستور با دما تغییر می‌کند؟

ترمیستورهای NTC: در این نوع ترمیستورها، با افزایش دما، انرژی جنبشی الکترون‌ها افزایش می‌یابد و در نتیجه، احتمال حرکت آن‌ها در شبکه بلوری بیشتر می‌شود. این امر باعث کاهش مقاومت الکتریکی می‌شود.
ترمیستورهای PTC: در این نوع ترمیستورها، با افزایش دما، ساختار بلوری تغییر می‌کند و مسیر حرکت الکترون‌ها محدود می‌شود. این امر باعث افزایش مقاومت الکتریکی می‌شود.

انواع ترمیستورها

ترمیستورهای NTC (Negative Temperature Coefficient): مقاومت آن‌ها با افزایش دما کاهش می‌یابد.
ترمیستورهای PTC (Positive Temperature Coefficient): مقاومت آن‌ها با افزایش دما افزایش می‌یابد.
ترمیستورهای دیسکی: دارای سطح تماس بزرگ و پاسخ سریع هستند.
ترمیستورهای مهره‌ای: اندازه کوچک و مقاومت بالایی دارند.
ترمیستورهای شیشه‌ای: دارای دقت بالا و پایداری حرارتی خوب هستند.

کاربردهای ترمیستورها

ترمیستورها به دلیل حساسیت بالا به دما و اندازه کوچک، در طیف وسیعی از کاربردها استفاده می‌شوند، از جمله:

اندازه‌گیری دما: در دستگاه‌های الکترونیکی، تجهیزات پزشکی، صنایع خودروسازی و بسیاری از صنایع دیگر برای اندازه‌گیری دما استفاده می‌شوند.
کنترل دما: در ترموستات‌ها، گرم‌کن‌ها، کولر گازی‌ها و سایر دستگاه‌هایی که نیاز به کنترل دما دارند، به کار می‌روند.
محافظت در برابر اضافه بار: در مدارهای الکترونیکی برای محافظت در برابر افزایش بیش از حد دما و جلوگیری از آسیب به قطعات استفاده می‌شوند.
جبران دمایی: برای جبران تغییرات مقاومت سایر قطعات ناشی از تغییر دما استفاده می‌شوند.
مدارهای زمان‌بندی: در مدارهای زمان‌بندی برای ایجاد تاخیر استفاده می‌شوند.

مزایای ترمیستورها

حساسیت بالا به دما: قادر به تشخیص تغییرات بسیار کوچک دما هستند.
اندازه کوچک: به راحتی در مدارهای الکترونیکی جای می‌گیرند.
قیمت مناسب: نسبت به سایر سنسورهای دما، قیمت کمتری دارند.
پاسخ سریع: به سرعت به تغییرات دما پاسخ می‌دهند.
پایداری بالا: در برابر تغییرات محیطی مقاوم هستند.

محدودیت‌های ترمیستورها

خطای غیرخطی: رابطه بین مقاومت و دما در ترمیستورها به صورت خطی نیست و ممکن است باعث ایجاد خطا در اندازه‌گیری شود.
دامنه دمایی محدود: ترمیستورها معمولاً در یک محدوده دمایی خاص بهترین عملکرد را دارند.
تأثیر عوامل محیطی: عوامدی مانند رطوبت و فشار می‌توانند بر روی عملکرد ترمیستور تأثیر بگذارند.

در کل، ترمیستورها قطعات بسیار کاربردی و مهمی در الکترونیک هستند و به دلیل مزایای فراوان، در بسیاری از صنایع مورد استفاده قرار می‌گیرند.

وریستور

وریستور یا مقاومت وابسته به ولتاژ (Voltage Dependent Resistor)، یک قطعه الکترونیکی غیرخطی است که مقاومت الکتریکی آن با تغییر ولتاژ اعمال شده به دو سر آن تغییر می‌کند. به عبارت ساده‌تر، وریستور مانند یک سوپاپ عمل می‌کند و در شرایط عادی مقاومت بسیار بالایی دارد، اما در صورت افزایش ناگهانی ولتاژ، مقاومت آن به شدت کاهش می‌یابد و اجازه عبور جریان اضافی را می‌دهد.

عملکرد وریستور

مقاومت بالا در ولتاژ پایین: در حالت عادی، وریستور مانند یک عایق عمل می‌کند و جریان بسیار کمی از آن عبور می‌کند.
کاهش مقاومت در ولتاژ بالا: هنگامی که ولتاژ اعمال شده به وریستور از یک حد مشخص فراتر رود، مقاومت آن به شدت کاهش می‌یابد و به عنوان یک هادی عمل می‌کند. این امر باعث می‌شود که جریان اضافی از طریق وریستور تخلیه شده و از آسیب دیدن سایر اجزای مدار جلوگیری شود.

ساختار و مواد تشکیل دهنده وریستور

وریستورها معمولاً از مواد نیمه‌رسانا مانند کاربید سیلیکون یا اکسید روی ساخته می‌شوند. این مواد دارای خواصی هستند که باعث تغییر ناگهانی مقاومت آن‌ها با افزایش ولتاژ می‌شود.

کاربردهای وریستور

محافظت در برابر نوسانات ولتاژ: وریستورها برای محافظت از مدارهای الکترونیکی در برابر نوسانات ولتاژ ناشی از رعد و برق، روشن و خاموش شدن تجهیزات و سایر عوامل خارجی استفاده می‌شوند.
جذب انرژی اضافی: وریستورها انرژی اضافی ناشی از نوسانات ولتاژ را جذب کرده و از آسیب دیدن سایر اجزای مدار جلوگیری می‌کنند.
کاهش نویز: وریستورها می‌توانند برای کاهش نویز و تداخلات الکترومغناطیسی در مدارهای الکترونیکی استفاده شوند.

مزایای وریستور

سادگی استفاده: نصب و استفاده از وریستور بسیار ساده است.
حفاظت سریع: وریستورها در زمان بسیار کوتاهی به افزایش ولتاژ پاسخ می‌دهند.
مقاومت بالا در برابر حرارت: وریستورها در برابر حرارت مقاوم هستند.
طول عمر بالا: وریستورها دارای طول عمر بالایی هستند.

محدودیت‌های وریستور

تک‌بار مصرف: وریستورها پس از جذب انرژی زیاد ممکن است آسیب ببینند و نیاز به تعویض داشته باشند.
تولید گرما: در هنگام جذب انرژی زیاد، وریستورها گرما تولید می‌کنند که ممکن است باعث آسیب دیدن سایر اجزای مدار شود.

انتخاب وریستور مناسب

برای انتخاب وریستور مناسب، باید به موارد زیر توجه کرد:

ولتاژ نامی: ولتاژی که در آن وریستور شروع به هدایت می‌کند.
جریان نامی: حداکثر جریانی که وریستور می‌تواند از خود عبور دهد.
انرژی جذب شده: حداکثر انرژی که وریستور می‌تواند جذب کند.

وریستورها نقش بسیار مهمی در محافظت از مدارهای الکترونیکی ایفا می‌کنند. با انتخاب و نصب صحیح وریستور، می‌توان از آسیب دیدن تجهیزات الکترونیکی در برابر نوسانات ولتاژ جلوگیری کرد.

مقاومت وابسته به نور (LDR)

LDR مخفف عبارت انگلیسی Light Dependent Resistor است که به فارسی به آن مقاومت وابسته به نور یا فتورزیستور نیز گفته می‌شود. این نوع مقاومت، مقاومت الکتریکی‌اش با تغییر شدت نوری که به آن تابیده می‌شود، تغییر می‌کند. به عبارت دیگر، هر چه نور بیشتری به LDR بتابد، مقاومت الکتریکی آن کمتر می‌شود.

یک LDR چطور کار می‌کند؟

LDRها معمولاً از مواد نیمه‌رسانا مانند سولفید کادمیوم ساخته می‌شوند. وقتی نور به سطح LDR می‌تابد، فوتون‌های نور توسط ماده نیمه‌رسانا جذب می‌شوند. این جذب باعث تحریک الکترون‌ها و آزاد شدن آن‌ها می‌شود. در نتیجه، تعداد حامل‌های بار آزاد در ماده افزایش یافته و مقاومت الکتریکی کاهش می‌یابد.

ویژگی‌های کلیدی LDRها:

فتورسانایی: توانایی افزایش رسانایی الکتریکی با تابش نور.
پاسخ غیرخطی: رابطه بین شدت نور و مقاومت LDR خطی نیست و در نور کم به تغییرات حساس‌تر است.
زمان پاسخ: زمانی که LDR برای پاسخ به تغییرات شدت نور نیاز دارد.
پاسخ طیفی: محدوده طول موج‌های نوری که LDR به آن‌ها حساس است.

کاربردهای LDRها:

کنترل خودکار نور: LDRها در چراغ‌های خیابانی و سیستم‌های روشنایی داخلی برای روشن و خاموش کردن خودکار چراغ‌ها بر اساس میزان نور محیط استفاده می‌شوند.
نورسنج‌ها: LDRها برای اندازه‌گیری شدت نور در عکاسی و کاربردهای دیگر استفاده می‌شوند.
سیستم‌های امنیتی: LDRها می‌توانند در سیستم‌های امنیتی برای تشخیص نفوذگر با تشخیص تغییرات در سطح نور استفاده شوند.
سیستم‌های صوتی: LDRها می‌توانند برای کنترل حجم صدای سیستم صوتی بر اساس میزان نور محیط استفاده شوند.
کاربردهای خودرویی: LDRها می‌توانند در سیستم‌های روشنایی خودرو برای تنظیم خودکار شدت نور چراغ‌های جلو بر اساس شرایط نور محیط استفاده شوند.

در نتیجه، LDRها قطعات الکترونیکی بسیار کاربردی هستند که می‌توانند در طیف گسترده‌ای از کاربردها مورد استفاده قرار گیرند. توانایی آن‌ها در پاسخ به تغییرات شدت نور، آن‌ها را به ابزار ارزشمندی برای ایجاد سیستم‌های الکترونیکی نوآورانه و کارآمد تبدیل کرده است.

مقاومت وابسته به مغناطیس (MDR)

MDR مخفف عبارت انگلیسی Magnetic Dependent Resistor است که به فارسی به آن مقاومت وابسته به مغناطیس نیز گفته می‌شود. این نوع مقاومت، مقاومت الکتریکی‌اش با تغییر شدت میدان مغناطیسی اعمال شده بر آن تغییر می‌کند. به عبارت دیگر، هر چه میدان مغناطیسی قوی‌تری به MDR اعمال شود، مقاومت الکتریکی آن نیز تغییر می‌کند.

چطور یک MDR کار می‌کند؟

MDRها معمولاً از مواد فرومغناطیس ساخته می‌شوند. وقتی یک میدان مغناطیسی به این مواد اعمال می‌شود، ساختار داخلی آن‌ها تغییر کرده و این تغییر باعث تغییر در مقاومت الکتریکی ماده می‌شود. این پدیده به عنوان مغناطیس مقاومت شناخته می‌شود.

ویژگی‌های کلیدی MDRها:

مغناطیس مقاومت: توانایی تغییر مقاومت الکتریکی در پاسخ به میدان مغناطیسی.
حساسیت: میزان تغییر مقاومت MDR با تغییر شدت میدان مغناطیسی.
زمان پاسخ: زمانی که MDR برای پاسخ به تغییرات میدان مغناطیسی نیاز دارد.
حساسیت به دما: میزان تأثیر دما بر مقاومت MDR.

کاربردهای MDRها:

سنسورهای میدان مغناطیسی: MDRها برای تشخیص و اندازه‌گیری میدان‌های مغناطیسی در کاربردهای مختلفی مانند:
- قطب‌نماهای الکترونیکی
- سنسورهای جریان
- سنسورهای مجاورت
- سنسورهای موقعیت
صنعت خودرو: MDRها در کاربردهای مختلف خودرویی مانند:
- سیستم‌های ترمز ضد قفل (ABS)
- کنترل پایداری الکترونیکی (ESC)
- سیستم‌های نظارت بر فشار تایر (TPMS)
اتوماسیون صنعتی: MDRها در سیستم‌های اتوماسیون صنعتی برای کارهایی مانند:
- کنترل موتور
- سنجش موقعیت
- تشخیص خطا

در نتیجه، MDRها قطعات الکترونیکی بسیار کاربردی هستند که می‌توانند در طیف گسترده‌ای از کاربردها مورد استفاده قرار گیرند. توانایی آن‌ها در پاسخ به تغییرات میدان مغناطیسی، آن‌ها را به ابزار ارزشمندی برای ایجاد سیستم‌های الکترونیکی نوآورانه و کارآمد تبدیل کرده است.

عوامل موثر در انتخاب نوع مقاومت

مقدار مقاومت: مقدار مقاومت مورد نیاز در مدار
دقت: میزان دقت مورد نیاز برای مقدار مقاومت
توان: حداکثر توانی که مقاومت می‌تواند تحمل کند
ضریب دمایی: میزان تغییرات مقاومت با تغییر دما
پایداری: میزان ثبات مقاومت در طول زمان
قیمت: هزینه مقاومت

کاربردهای مقاومت‌ها

تقسیم ولتاژ

ایجاد ولتاژهای مختلف: با استفاده از مقاومت‌ها می‌توان ولتاژ تغذیه را به ولتاژهای پایین‌تر تقسیم کرد تا برای قطعات مختلف مدار مناسب شود.
ایجاد تقسیم‌کننده‌های ولتاژ: این تقسیم‌کننده‌ها برای ایجاد ولتاژهای مرجع، تنظیم بهره تقویت‌کننده‌ها و بسیاری از کاربردهای دیگر استفاده می‌شوند.

محدود کردن جریان

محافظت از قطعات: مقاومت‌ها با محدود کردن جریان عبوری از قطعاتی مانند LEDها، ترانزیستورها و موتورها، از آن‌ها در برابر آسیب‌های ناشی از جریان بیش از حد محافظت می‌کنند.
تنظیم روشنایی LEDها: با تغییر مقدار مقاومت در سری با LED، می‌توان روشنایی آن را تنظیم کرد.

ایجاد تاخیر زمانی

مدارهای زمان‌بندی: مقاومت‌ها به همراه خازن‌ها یا سلف‌ها می‌توانند مدارهای زمان‌بندی ایجاد کنند که برای ایجاد تاخیر در روشن شدن یا خاموش شدن یک مدار استفاده می‌شوند.

تولید گرما

گرمایش: برخی از مقاومت‌ها برای تولید گرما استفاده می‌شوند، مانند المنت‌های بخاری برقی.
سنسورهای دما: برخی مقاومت‌ها (ترمیستورها) با تغییر دما، مقاومتشان تغییر می‌کند و به عنوان سنسور دما استفاده می‌شوند.

فیلتر کردن سیگنال‌ها

فیلترهای پایین‌گذر و بالاگذر: مقاومت‌ها به همراه خازن‌ها یا سلف‌ها می‌توانند فیلترهایی برای حذف نویز و تداخلات در سیگنال‌ها ایجاد کنند.

تنظیم بهره تقویت‌کننده‌ها

کنترل تقویت: با تغییر مقدار مقاومت در مدار تقویت‌کننده، می‌توان میزان تقویت سیگنال را تنظیم کرد.

سایر کاربردها

تنظیم حساسیت پتانسیومترها: در پتانسیومترها، مقاومت برای تنظیم حساسیت و دقت استفاده می‌شود.
ایجاد مقاومت داخلی برای منابع تغذیه: مقاومت‌های داخلی در منابع تغذیه برای کاهش نویز و بهبود پایداری استفاده می‌شوند.
ایجاد مقاومت بار برای ترانزیستورها و تقویت‌کننده‌های عملیاتی: مقاومت بار برای تعیین نقطه کار ترانزیستورها و تقویت‌کننده‌های عملیاتی استفاده می‌شود.

انواع مقاومت بر اساس ساختار فیزیکی:

مقاومت سیم‌پیچی: این نوع مقاومت‌ها از سیم‌های فلزی با طول و ضخامت مشخص ساخته می‌شوند که روی یک هسته عایق پیچیده شده‌اند. مقاومت‌های سیم‌پیچی به دلیل توان بالایی که می‌توانند تحمل کنند، در کاربردهایی مانند گرمکن‌ها و مدارهای قدرت استفاده می‌شوند.
مقاومت فیلمی: این نوع مقاومت‌ها از یک لایه نازک رسانا روی یک زیرلایه عایق ایجاد می‌شوند. لایه رسانا می‌تواند از مواد مختلفی مانند کربن، فلز یا اکسید فلزی ساخته شود. مقاومت‌های فیلمی به دلیل دقت بالا، اندازه کوچک و ضریب دمایی کم، در بسیاری از مدارهای الکترونیکی کاربرد دارند.
مقاومت کربنی: این نوع مقاومت‌ها از کربن به عنوان ماده رسانا استفاده می‌کنند. مقاومت‌های کربنی ارزان و در دسترس هستند، اما دقت و پایداری آن‌ها نسبت به مقاومت‌های فیلمی کمتر است.
مقاومت وی‌ای‌آر (Varistor): این نوع مقاومت‌ها دارای مقاومت غیرخطی هستند و با افزایش ولتاژ، مقاومت آن‌ها کاهش می‌یابد. از مقاومت‌های وی‌ای‌آر برای محافظت از مدارها در برابر اضافه ولتاژ استفاده می‌شود.

انواع مقاومت بر اساس مقدار مقاومت:

مقاومت ثابت: مقدار مقاومت این نوع مقاومت‌ها با گذشت زمان و تغییر شرایط محیطی تقریباً ثابت می‌ماند.
مقاومت متغیر: مقدار مقاومت این نوع مقاومت‌ها را می‌توان به صورت دستی یا خودکار تغییر داد. پتانسیومتر و تریمر دو نمونه از مقاومت‌های متغیر هستند.
مقاومت وابسته: مقدار مقاومت این نوع مقاومت‌ها با تغییر پارامترهای محیطی مانند دما، نور یا میدان مغناطیسی تغییر می‌کند. ترمیستور (مقاومت وابسته به دما)، LDR (مقاومت وابسته به نور) و MDR (مقاومت وابسته به میدان مغناطیسی) نمونه‌هایی از مقاومت‌های وابسته هستند.

انواع مقاومت بر اساس کاربرد:

مقاومت‌های قدرت: این نوع مقاومت‌ها برای تحمل جریان‌های بالا و اتلاف توان زیاد طراحی شده‌اند.
مقاومت‌های دقیق: این نوع مقاومت‌ها دارای مقدار مقاومت بسیار دقیق و پایداری بالا هستند و در مدارهای اندازه‌گیری و مرجع استفاده می‌شوند.
مقاومت‌های SMD: این نوع مقاومت‌ها به صورت سطحی روی برد مدار چاپی نصب می‌شوند و اندازه بسیار کوچکی دارند.

عوامل موثر بر انتخاب نوع مقاومت:

مقدار مقاومت: مقدار مقاومت مورد نیاز برای مدار
توان: توانی که مقاومت باید بتواند تحمل کند
دقت: دقت مورد نیاز برای مقدار مقاومت
ضریب دمایی: میزان تغییر مقاومت با تغییر دما
ابعاد: اندازه فیزیکی مقاومت
هزینه: قیمت مقاومت

در انتخاب نوع مقاومت مناسب، باید به تمام عوامل فوق توجه کرد تا بتوان بهترین عملکرد را از مدار به دست آورد.

کد رنگی مقاومت‌ها

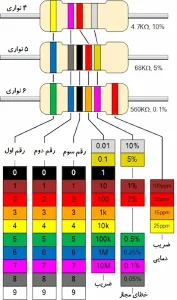

برای شناسایی مقدار مقاومت‌ها از یک سیستم کد رنگی استفاده می‌شود. هر رنگ نشان‌دهنده یک عدد یا ضربه‌دهنده است. با استفاده از این کد، می‌توان به راحتی مقدار مقاومت یک مقاومت را تعیین کرد.

کد رنگی مقاومت‌ها، روشی ساده و سریع برای تشخیص مقدار اهمی یک مقاومت است، به خصوص برای مقاومت‌های کوچک که چاپ اعداد روی آن‌ها ممکن نیست. این کد شامل مجموعه‌ای از نوارهای رنگی است که هر کدام نماینده یک رقم یا ضریب خاصی هستند.

چرا در مقاومت از کد رنگی استفاده می‌شود؟

اندازه کوچک مقاومت‌ها: چاپ اعداد روی مقاومت‌های کوچک بسیار دشوار است.
استاندارد جهانی: کد رنگی مقاومت یک استاندارد جهانی است و در همه جا به یک شکل تفسیر می‌شود.
سرعت و سهولت: با کمی تمرین، می‌توان به‌سرعت مقدار مقاومت را تنها با نگاه کردن به رنگ‌های آن تشخیص داد.

نحوه خواندن کد رنگی مقاومت

1. تعداد نوارها: معمولاً مقاومت‌ها دارای 4 یا 5 نوار رنگی هستند. نوار اول و دوم نشان‌دهنده ارقام، نوار سوم ضرب‌دهنده و نوار چهارم (اگر وجود داشته باشد) نشان‌دهنده تلرانس یا میزان خطای مقاومت است.
2. جدول کد رنگی: هر رنگ نشان‌دهنده یک عدد یا ضرب‌دهنده است. جدولی وجود دارد که این ارتباط را نشان می‌دهد.
3. خواندن نوارها در مقاومت های استاندارد 4 نوار رنگی:
  - نوار اول و دوم: ارقام را مشخص می‌کنند.
  - نوار سوم: ضرب‌دهنده است، یعنی تعداد صفرهایی که باید به دو رقم قبلی اضافه شود.
  - نوار چهارم (تلرانس): میزان خطای مقاومت را نشان می‌دهد. مثلاً طلایی به معنی 5% خطا است.
4. خواندن نوارها در مقاومت های استاندارد 5 و 6 نوار رنگی:
  - نوار اول و دوم و سوم: ارقام را مشخص می‌کنند.
  - نوار جهارم: ضرب‌دهنده است، یعنی تعداد صفرهایی که باید به دو رقم قبلی اضافه شود.
  - نوار پنجم (تلرانس): میزان خطای مقاومت را نشان می‌دهد. مثلاً طلایی به معنی 5% خطا است.
  - نوار ششم (ضریب دما): میزان تحمل حرارت مقاومت را نشان می‌دهد. مثلاً قرمز (50ppm) به معنی تغییر 50اهم در مقدار مقاومت1مگا اهم است.

مثال

فرض کنید یک مقاومت با نوارهای رنگی به ترتیب قهوه‌ای، سیاه، قرمز و طلایی داریم.

قهوه‌ای: 1
سیاه: 0
قرمز: ضربدر 100
طلایی: 5% تلرانس

پس مقدار مقاومت برابر است با: 10 × 100 = 1000 اهم یا 1 کیلو اهم با تلرانس 5%.

نکات مهم

نوار پنجم: برخی مقاومت‌ها دارای نوار پنجم هستند که ضریب دمایی را نشان می‌دهد.
نوار پهن‌تر: معمولاً نوار اول (نشان‌دهنده رقم اول) پهن‌تر از بقیه نوارها است.
جهت خواندن: از سمت چپ به راست بخوانید.

جدول کد رنگی مقاومت ها (استاندارد)

رنگ	رقم	ضرب‌دهنده	تلرانس
سیاه	0	1	–
قهوه‌ای	1	10	1%
قرمز	2	100	2%
نارنجی	3	1000	–
زرد	4	10000	–
سبز	5	100000	0.5%
آبی	6	1000000	0.25%
بنفش	7	10000000	0.1%
خاکستری	8	100000000	0.05%
سفید	9	1000000000	–
طلایی	–	0.1	5%
نقره‌ای	–	0.01	10%

نرم افزارهای کمک کننده

علاوه بر رجوع به جدول کد رنگی مقاومت ها، برنامه‌های کامپیوتری و اپلیکیشن‌های موبایلی زیادی وجود دارند که با وارد کردن رنگ‌های مقاومت، مقدار آن را محاسبه می‌کنند.

با کمی تمرین، می‌توانید به راحتی و سرعت مقدار مقاومت‌ها را با استفاده از کد رنگی آن‌ها بخوانید.

کاربردهای مقاومت‌ها در مدارهای الکترونیکی

مقاومت‌ها به عنوان یکی از اساسی‌ترین قطعات الکترونیکی، نقش بسیار مهمی در عملکرد مدارهای مختلف ایفا می‌کنند. کاربردهای مقاومت‌ها بسیار گسترده است و در تقریباً همه مدارهای الکترونیکی می‌توان ردپایی از آن‌ها پیدا کرد. در ادامه به برخی از مهم‌ترین کاربردهای مقاومت‌ها خواهیم پرداخت:

محدود کردن جریان: در مدارهای محافظتی
تقسیم ولتاژ: در مدارهای تقسیم ولتاژ
ایجاد مدارهای زمانی: در تایمرها، نوسان‌سازها و …
سنسورهای حرارتی: مقاومت برخی مواد با تغییر دما تغییر می‌کند.
هیترها: مقاومت‌ها برای تولید گرما استفاده می‌شوند.

1. محدود کردن جریان:

محافظت از قطعات حساس: مقاومت‌ها با محدود کردن جریان عبوری از یک مدار، از آسیب دیدن قطعات حساس مانند دیودها، ترانزیستورها و مدارهای مجتمع محافظت می‌کنند.
تنظیم روشنایی LEDها: با قرار دادن یک مقاومت مناسب در سری با LED، می‌توان شدت نور آن را تنظیم کرد.

2. تقسیم ولتاژ:

ایجاد ولتاژهای مرجع: در بسیاری از مدارها، نیاز به ولتاژهای مرجع دقیق و پایدار است. با استفاده از تقسیم‌کننده‌های ولتاژی که با مقاومت ساخته می‌شوند، می‌توان ولتاژهای مورد نظر را ایجاد کرد.
تنظیم بهره تقویت‌کننده‌ها: در تقویت‌کننده‌های عملیاتی، مقاومت‌ها برای تنظیم بهره تقویت‌کننده استفاده می‌شوند.

3. ایجاد مدارهای زمانی:

تایمرها: در مدارهای تایمر، مقاومت‌ها به همراه خازن‌ها برای ایجاد تاخیرهای زمانی استفاده می‌شوند.
نوسان‌سازها: در مدارهای نوسان‌ساز، مقاومت‌ها برای تعیین فرکانس نوسان استفاده می‌شوند.
مدارهای چند لرزان: در مدارهای چند لرزان، مقاومت‌ها برای ایجاد پالس‌های با عرض زمانی مشخص استفاده می‌شوند.

4. سنسورهای حرارتی:

ترمیستورها: ترمیستورها نوع خاصی از مقاومت‌ها هستند که مقاومت آن‌ها با تغییر دما تغییر می‌کند. از ترمیستورها در ساخت دماسنج‌ها، کنترل دما و سایر کاربردهای مرتبط با دما استفاده می‌شود.

5. هیترها:

تولید گرما: مقاومت‌ها با عبور جریان الکتریکی از خود گرما تولید می‌کنند. از این خاصیت در ساخت هیترهای کوچک، المنت‌های گرمایشی و سایر کاربردهای گرمایشی استفاده می‌شود.

6. پول‌آپ و پول‌دان:

تعریف سطح منطقی: در مدارهای دیجیتال، مقاومت‌های پول‌آپ و پول‌دان برای تعریف سطح منطقی ورودی‌ها و خروجی‌ها استفاده می‌شوند.
کاهش نویز: مقاومت‌های پول‌آپ و پول‌دان به کاهش نویز در مدارهای دیجیتال کمک می‌کنند.

7. تبدیل انرژی:

مقاومت‌های ترمز: در برخی کاربردها مانند موتورهای الکتریکی، از مقاومت‌ها برای تبدیل انرژی جنبشی به انرژی گرمایی استفاده می‌شود.

8. ایجاد فیلترهای ساده:

فیلترهای پایین گذر و بالا گذر: با ترکیب مقاومت‌ها و خازن‌ها، می‌توان فیلترهای ساده‌ای برای حذف نویزهای فرکانسی بالا یا پایین ساخت.

9. تنظیم بهره تقویت‌کننده‌های عملیاتی:

تقویت‌کننده‌های غیر وارون: با استفاده از مقاومت‌های بازخورد، می‌توان بهره تقویت‌کننده‌های عملیاتی غیر وارون را تنظیم کرد.

به طور خلاصه، مقاومت‌ها نقش بسیار مهمی در عملکرد مدارهای الکترونیکی دارند. از محدود کردن جریان و تقسیم ولتاژ تا ایجاد مدارهای زمانی و سنسورهای حرارتی، کاربردهای مقاومت‌ها بسیار متنوع است. انتخاب نوع مناسب مقاومت برای هر کاربرد، به عواملی مانند مقدار مقاومت، توان، دقت، ضریب دمایی و پایداری بستگی دارد.

آیا سوال دیگری در مورد کاربردهای مقاومت دارید؟
