آشنایی با دستگاه‌های اندازه‌گیری الکترونیکی

دستگاه‌های اندازه‌گیری الکترونیکی، ابزارهای اساسی در حوزه‌های مختلف علم و صنعت هستند که به ما امکان می‌دهند تا کمیت‌های فیزیکی مختلف را با دقت بسیار بالا اندازه‌گیری کنیم. این دستگاه‌ها به طور گسترده‌ای در صنایع الکترونیک، برق، فیزیک، پزشکی و بسیاری از زمینه‌های دیگر کاربرد دارند.

چرا به دستگاه‌های اندازه‌گیری الکترونیکی نیاز داریم؟

• کنترل کیفیت: برای اطمینان از کیفیت محصولات و فرایندهای تولید.
• عیب‌یابی: برای شناسایی و رفع مشکلات در سیستم‌های الکترونیکی.
• پژوهش: برای جمع‌آوری داده‌های دقیق در تحقیقات علمی.
• نظارت بر عملکرد سیستم‌ها: برای اطمینان از عملکرد صحیح تجهیزات.

فهرست مطالب

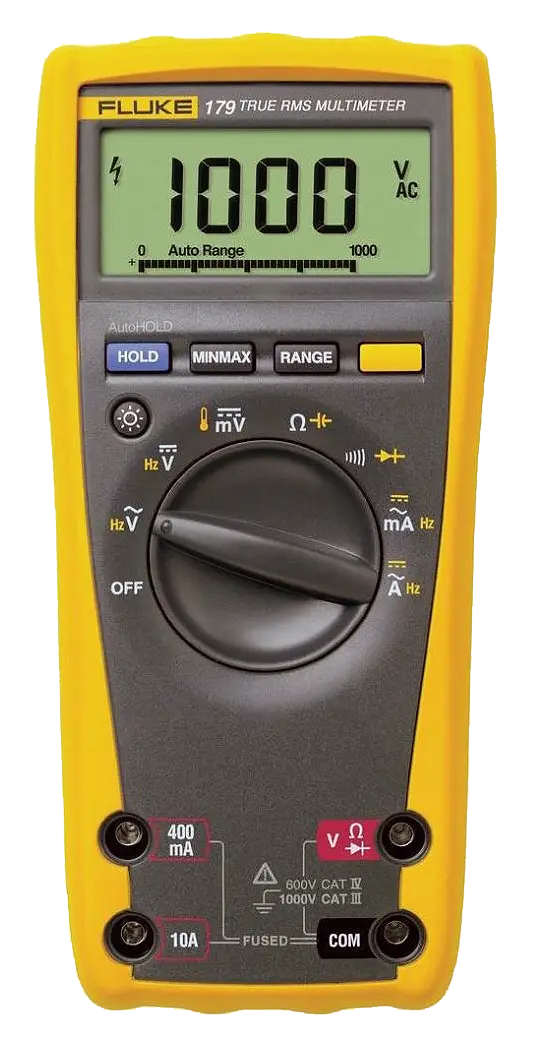

مولتی‌متر Multimeter

مولتی‌متر، دستگاهی ضروری برای هر کسانی است که با برق و الکترونیک سروکار دارد به خصوص مهندسان و متخصصین که در حوزه الکتریک و الکترونیک فعالیت دارند. این ابزار چندکاره، قادر به اندازه‌گیری انواع مختلف کمیت‌های الکتریکی است و به همین دلیل در تعمیرات و عیب‌یابی مدارهای الکترونیکی، بررسی سلامت باتری‌ها، و بسیاری از کارهای دیگر کاربرد دارد.

مولتی‌متر چه چیزی را اندازه می‌گیرد؟

مولتی‌مترها معمولاً قادر به اندازه‌گیری کمیت‌های زیر هستند:

• ولتاژ (ولتاژ): اختلاف پتانسیل الکتریکی بین دو نقطه را اندازه‌گیری می‌کند.
• جریان (آمپر): مقدار جریان الکتریکی عبوری از یک مدار را اندازه‌گیری می‌کند.
• مقاومت (اهم): میزان مقاومت یک ماده در برابر جریان الکتریکی را اندازه‌گیری می‌کند.
• فرکانس: تعداد نوسانات یک موج سینوسی در هر ثانیه را اندازه‌گیری می‌کند.
• ظرفیت خازن: توانایی یک خازن در ذخیره بار الکتریکی را اندازه‌گیری می‌کند.
• تست دیود: برای بررسی سالم بودن دیودها به کار می‌رود.
• تست پیوستگی: برای بررسی وجود اتصال کوتاه یا قطع در یک مدار استفاده می‌شود.

انواع مولتی‌متر

مولتی‌مترها به دو دسته اصلی تقسیم می‌شوند:

• آنالوگ: دارای عقربه‌ای هستند که روی یک صفحه مدرج حرکت می‌کند.
• دیجیتال: دارای نمایشگر عددی هستند و دقت بالاتری دارند و معمولا پر استفاده هستند.

کاربردهای مولتی‌متر

• تعمیر وسایل الکترونیکی: برای عیب‌یابی و تعمیر انواع وسایل الکترونیکی مانند تعمیر تلویزیون، تعمیر کامپیوتر، تعمیر تلفن همراه و …
• بررسی سلامت باتری‌ها: برای اندازه‌گیری ولتاژ باتری‌ها و بررسی میزان شارژ آن‌ها
• آزمایش مدارهای الکترونیکی: برای اندازه‌گیری ولتاژ، جریان و مقاومت در مدارهای مختلف
• بررسی عملکرد قطعات الکترونیکی: برای بررسی سلامت ترانزیستورها، دیودها، مقاومت‌ها و سایر قطعات
• تست سیم‌کشی: برای بررسی وجود اتصال کوتاه یا قطع در سیم‌کشی ساختمان‌ها و خودروها

نکات مهم هنگام استفاده از مولتی‌متر

• انتخاب محدوده اندازه‌گیری مناسب: قبل از شروع اندازه‌گیری، محدوده مناسب را بر روی مولتی‌متر تنظیم کنید.
• اتصال صحیح پروب‌ها: پروب‌های مثبت و منفی را به درستی به مدار متصل کنید.
• رعایت نکات ایمنی: هنگام کار با برق، همیشه نکات ایمنی را رعایت کنید.

جمع‌بندی

مولتی‌متر یکی از پرکاربردترین دستگاه‌ها برای اندازه‌گیری ولتاژ، جریان، مقاومت و سایر پارامترهای الکتریکی است که برای هر کسی است که با برق و الکترونیک سروکار دارد ضروری است. با استفاده از این دستگاه به راحتی می‌توانید مدارهای الکترونیکی را عیب‌یابی کنید.

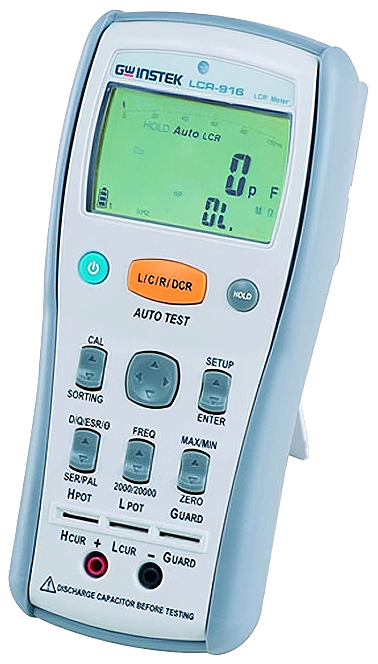

ال سی آر متر LCR Meter

ال سی آر متر (LCR Meter) یک ابزار دقیق و تخصصی در الکترونیک است که برای اندازه گیری دقیق پارامترهای اصلی اجزای الکترونیکی مانند سلف (L)، خازن (C) و مقاومت (R) به کار می‌رود. این دستگاه با اعمال یک سیگنال متناوب به قطعه مورد نظر و تحلیل پاسخ آن، قادر به تعیین دقیق مقادیر این پارامترها است.

چرا ال سی آر متر مهم است؟

• دقت بالا: اندازه گیری‌های ال سی آر متر با دقت بسیار بالایی انجام می‌شود که برای طراحی و عیب‌یابی مدارهای الکترونیکی بسیار حیاتی است.
• سرعت بالا: این دستگاه قادر است در مدت زمان کوتاهی، پارامترهای مختلف یک قطعه را اندازه گیری کند.
• سادگی کاربری: اکثر ال سی آر مترها دارای رابط کاربری ساده‌ای هستند که استفاده از آن‌ها را آسان می‌کند.
• قابلیت‌های متنوع: علاوه بر اندازه گیری مقادیر پایه، ال سی آر مترها قادر به اندازه گیری پارامترهای دیگری مانند ضریب کیفیت (Q factor)، زاویه فاز و مقاومت سری معادل (ESR) نیز هستند.

کاربردهای ال سی آر متر

ال سی آر متر در صنایع و کاربردهای مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• تولید قطعات الکترونیکی: برای کنترل کیفیت و اطمینان از عملکرد صحیح قطعات الکترونیکی مانند خازن‌ها، سلف‌ها و مقاومت‌ها.
• تعمیر و نگهداری تجهیزات الکترونیکی: برای تشخیص و تعمیر قطعات معیوب در مدارهای الکترونیکی.
• تحقیقات علمی: برای مطالعه خواص مواد و توسعه فناوری‌های جدید.
• آموزش الکترونیک: برای آموزش مفاهیم اساسی الکترونیک و آشنایی دانشجویان با تجهیزات آزمایشگاهی.

پارامترهایی که ال سی آر متر اندازه گیری می‌کند:

• اندوکتانس (L): مقدار انرژی ذخیره شده در یک میدان مغناطیسی در یک سلف.
• ظرفیت (C): توانایی یک خازن برای ذخیره بار الکتریکی.
• مقاومت (R): مخالفت یک ماده در برابر جریان الکتریکی.
• ضریب کیفیت (Q factor): معیاری برای سنجش کیفیت یک سلف یا خازن.
• زاویه فاز: اختلاف فاز بین ولتاژ و جریان در یک مدار.
• مقاومت سری معادل (ESR): مقاومت داخلی یک خازن یا سلف.

انواع ال سی آر متر

ال سی آر مترها در انواع مختلفی تولید می‌شوند که از نظر دقت، سرعت، تعداد پارامترهای قابل اندازه گیری و قابلیت‌های اضافی با هم متفاوت هستند. برخی از انواع رایج ال سی آر متر عبارتند از:

• ال سی آر مترهای دستی: این نوع ال سی آر مترها کوچک و قابل حمل هستند و برای استفاده در محیط‌های صنعتی و میدانی مناسب هستند.
• ال سی آر مترهای رومیزی: این نوع ال سی آر مترها دقت و قابلیت‌های بیشتری نسبت به مدل‌های دستی دارند و در آزمایشگاه‌ها و مراکز تحقیقاتی مورد استفاده قرار می‌گیرند.
• ال سی آر مترهای مجتمع شده با سایر تجهیزات: برخی از تجهیزات آزمایشگاهی مانند آنالایزرهای مدار مجتمع، ال سی آر متر را به عنوان یک قابلیت اضافی ارائه می‌دهند.

در کل، ال سی آر متر یک ابزار ضروری برای هر مهندس الکترونیک و تکنسین است که به او امکان می‌دهد تا عملکرد قطعات الکترونیکی را به دقت بررسی کند و مشکلات احتمالی را شناسایی و برطرف نماید.

تفاوت بین مولتی متر و ال سی آر متر

مولتی متر و ال سی آر متر هر دو ابزارهای اندازه‌گیری الکترونیکی هستند، اما کاربردها و دقت آن‌ها متفاوت است. برای درک بهتر این تفاوت‌ها، تاکیذ کی‌شود توضیحات اشاره شده به هر یک را مطالعه نمایید و همچنین بیایید نگاهی دقیق‌تر به هر یک از آن‌ها بیندازیم:

مولتی متر Multimeter

• کاربرد: مولتی متر یک ابزار چند منظوره است که برای اندازه‌گیری طیف گسترده‌ای از پارامترهای الکتریکی مانند ولتاژ، جریان، مقاومت، دیود، ترانزیستور و برخی پارامترهای دیگر مانند فرکانس و دما استفاده می‌شود.
• دقت: دقت مولتی مترها معمولاً در مقایسه با ال سی آر مترها کمتر است.
• نحوه کار: مولتی مترها اغلب از روش‌های اندازه‌گیری مستقیم و ساده استفاده می‌کنند و برای اندازه‌گیری پارامترهای DC و AC طراحی شده‌اند.

ال سی آر متر LCR Meter

• کاربرد: ال سی آر متر ابزاری تخصصی است که به طور خاص برای اندازه‌گیری دقیق پارامترهای اجزای الکترونیکی مانند سلف (L)، خازن (C) و مقاومت (R) طراحی شده است. این دستگاه قادر است امپدانس کمپلکس را اندازه‌گیری کند که شامل مقاومت، اندوکتانس و ظرفیت می‌شود.
• دقت: ال سی آر مترها دارای دقت بسیار بالایی هستند و برای اندازه‌گیری‌های دقیق در فرکانس‌های مختلف به کار می‌روند.
• نحوه کار: ال سی آر مترها با اعمال یک سیگنال متناوب به قطعه مورد نظر و تحلیل پاسخ آن، قادر به تعیین دقیق مقادیر پارامترهای L، C و R هستند.

جدول مقایسه

ویژگی	مولتی متر	ال سی آر متر
کاربرد	عمومی، اندازه‌گیری پارامترهای مختلف	تخصصی، اندازه‌گیری L، C و R
دقت	کمتر	بالاتر
پارامترهای قابل اندازه‌گیری	ولتاژ، جریان، مقاومت، دیود، ترانزیستور، …	اندوکتانس، ظرفیت، مقاومت، امپدانس
فرکانس	اغلب محدود به فرکانس‌های پایین	قابلیت اندازه‌گیری در فرکانس‌های مختلف

خلاصه

• مولتی متر: یک ابزار همه کاره برای اندازه‌گیری‌های اولیه و عمومی.
• ال سی آر متر: یک ابزار تخصصی برای اندازه‌گیری دقیق پارامترهای اجزای الکترونیکی در فرکانس‌های مختلف.

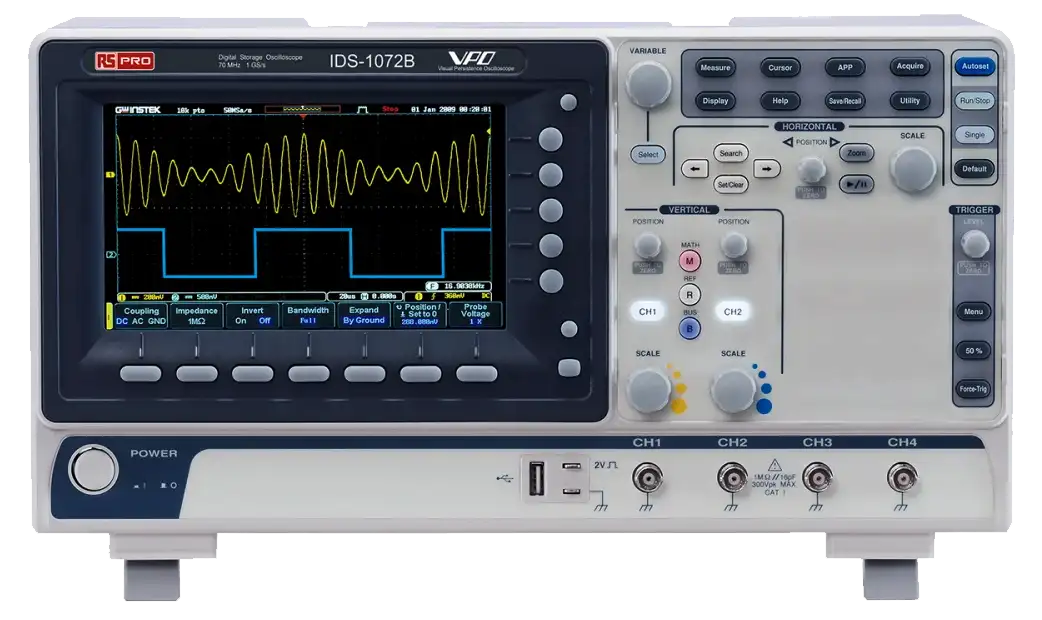

اسیلوسکوپ Osciloscope

اسیلوسکوپ (Osciloscope) یا نوسان‌نما ابزاری است که برای مشاهده و تحلیل سیگنال‌های الکتریکی به کار می‌رود. این دستگاه، شکل موج سیگنال‌ها را بر حسب زمان بر روی یک صفحه نمایش نشان می‌دهد. به عبارت ساده‌تر، اسیلوسکوپ به ما اجازه می‌دهد تا تغییرات ولتاژ یک سیگنال را در طول زمان ببینیم.

چرا اسیلوسکوپ مهم است؟

• تعیین شکل موج: اسیلوسکوپ به ما نشان می‌دهد که یک سیگنال چه شکلی دارد. آیا سینوسی است، مربعی است یا شکل دیگری دارد؟
• اندازه‌گیری دامنه: با استفاده از اسیلوسکوپ می‌توانیم بزرگترین و کوچکترین مقدار ولتاژ یک سیگنال را اندازه‌گیری کنیم.
• اندازه‌گیری فرکانس: تعداد نوسانات یک سیگنال در هر ثانیه (فرکانس) را می‌توان با اسیلوسکوپ تعیین کرد.
• اندازه‌گیری زمان: اسیلوسکوپ به ما اجازه می‌دهد تا مدت زمان یک پالس یا فاصله زمانی بین دو نقطه از یک سیگنال را اندازه‌گیری کنیم.
• عیب‌یابی مدارها: با مشاهده شکل موج سیگنال‌ها در نقاط مختلف یک مدار، می‌توانیم محل عیب را پیدا کنیم.

اجزای اصلی اسیلوسکوپ

• صفحه نمایش: جایی که شکل موج سیگنال نمایش داده می‌شود.
• کنترل‌های عمودی: برای تنظیم دامنه (ولتاژ) سیگنال به کار می‌روند.
• کنترل‌های افقی: برای تنظیم مقیاس زمان به کار می‌روند.
• پروب‌ها: برای اتصال به مدار و گرفتن سیگنال مورد نظر استفاده می‌شوند.

کاربردهای اسیلوسکوپ

اسیلوسکوپ‌ها در بسیاری از زمینه‌ها کاربرد دارند، از جمله:

• مهندسی الکترونیک: برای طراحی، عیب‌یابی و تست مدارهای الکترونیکی
• مخابرات: برای تحلیل سیگنال‌های رادیویی و مخابراتی
• صنعت خودرو: برای عیب‌یابی سیستم‌های الکترونیکی خودرو
• پزشکی: برای بررسی سیگنال‌های زیستی مانند نوار قلب
• تحقیقات علمی: برای مطالعه پدیده‌های فیزیکی و شیمیایی

انواع اسیلوسکوپ

اسیلوسکوپ‌ها به دو دسته اصلی آنالوگ و دیجیتال تقسیم می‌شوند:

• • اسیلوسکوپ آنالوگ: سیگنال ورودی را به یک سیگنال ولتاژ تبدیل می‌کند و سپس آن را روی صفحه نمایش نشان می‌دهد.
  • اسیلوسکوپ دیجیتال: سیگنال ورودی را به صورت دیجیتال نمونه‌برداری می‌کند و سپس آن را روی صفحه نمایش نشان می‌دهد. اسیلوسکوپ‌های دیجیتال دقت و قابلیت‌های بیشتری نسبت به اسیلوسکوپ‌های آنالوگ دارند.

کار با اسیلوسکوپ

کار با اسیلوسکوپ نیاز به دانش اولیه از الکترونیک و همچنین تمرین دارد. اما به طور کلی مراحل زیر برای استفاده از اسیلوسکوپ طی می‌شود:

1. اتصال پروب‌ها به مدار: پروب‌های اسیلوسکوپ را به نقاط مورد نظر در مدار متصل کنید.
2. تنظیم مقیاس عمودی: دامنه ولتاژ را طوری تنظیم کنید که شکل موج به خوبی روی صفحه نمایش دیده شود.
3. تنظیم مقیاس افقی: مقیاس زمان را طوری تنظیم کنید که جزئیات شکل موج به خوبی قابل مشاهده باشد.
4. تحلیل شکل موج: با توجه به شکل موج، فرکانس، دامنه و سایر پارامترهای سیگنال را اندازه‌گیری کنید.

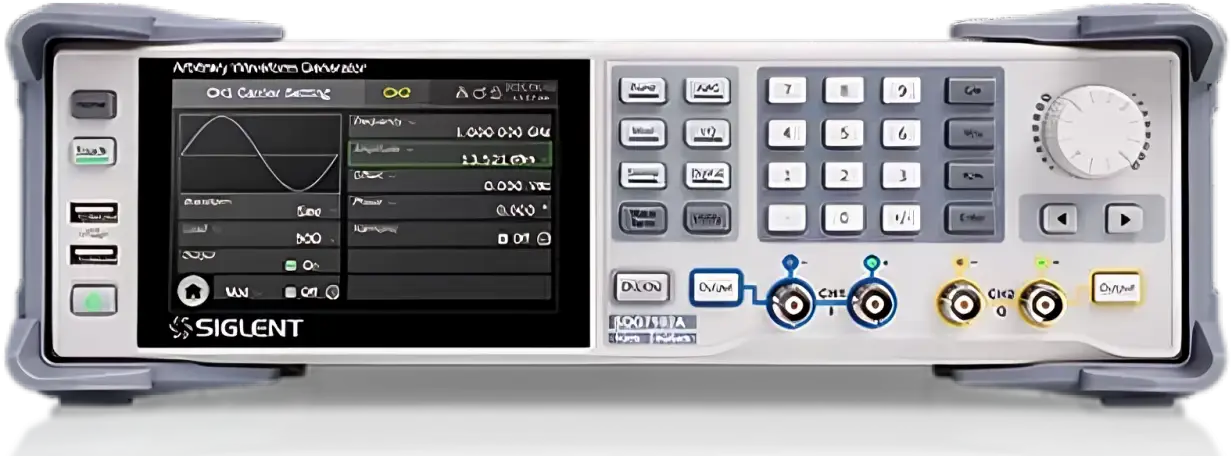

سیگنال ژنراتور (Signal Generator)

سیگنال ژنراتور (Signal Generator) یا مولد سیگنال دستگاهی الکترونیکی است که برای تولید انواع مختلف سیگنال‌های الکتریکی با فرکانس، دامنه و شکل موج با مشخصات دقیق و قابل کنترل استفاده می‌شود. این دستگاه‌ها در قلب بسیاری از آزمایشگاه‌های الکترونیکی و تحقیقاتی قرار دارند و نقش بسیار مهمی در طراحی، تست و عیب‌یابی مدارهای الکترونیکی ایفا می‌کنند.

سیگنال ژنراتور چه کار می‌کند؟

سیگنال ژنراتورها قادرند سیگنال‌هایی با شکل موج‌های مختلف مانند سینوسی، مربعی، مثلثی، پالسی و … تولید کنند. همچنین می‌توان فرکانس، دامنه و فاز این سیگنال‌ها را به صورت دقیق تنظیم کرد.

چرا به سیگنال ژنراتور نیاز داریم؟

• تست مدارها: سیگنال ژنراتورها برای تست پاسخ فرکانسی، تقویت‌کننده‌ها، فیلترها و سایر مدارهای الکترونیکی استفاده می‌شوند.
• شبیه‌سازی شرایط مختلف: با تولید سیگنال‌های مختلف، می‌توان شرایط مختلفی را در یک مدار شبیه‌سازی کرد و عملکرد آن را در شرایط واقعی پیش‌بینی کرد.
• کالیبراسیون تجهیزات: سیگنال ژنراتورها برای کالیبراسیون اسیلوسکوپ‌ها، مولتی‌مترها و سایر تجهیزات اندازه‌گیری استفاده می‌شوند.
• توسعه پروتکل‌های ارتباطی: در توسعه پروتکل‌های ارتباطی مانند SPI، I2C و UART، سیگنال ژنراتور برای تولید سیگنال‌های دقیق و زمان‌بندی شده استفاده می‌شود.

انواع سیگنال ژنراتور

• • سیگنال ژنراتور تابعی: علاوه بر سیگنال‌های ساده، می‌تواند سیگنال‌های پیچیده‌تری مانند موج‌های دندانه‌ای و پالس‌های قابل برنامه‌ریزی را نیز تولید کند.
  • سیگنال ژنراتور RF: برای تولید سیگنال‌های فرکانس رادیویی (RF) با فرکانس‌های بالا استفاده می‌شود.
  • سیگنال ژنراتور دلخواه: امکان تولید سیگنال‌های دلخواه با شکل موج‌های پیچیده و غیرمعمول را فراهم می‌کند.

اجزای اصلی یک سیگنال ژنراتور

• منبع تغذیه: برای تأمین انرژی مورد نیاز دستگاه.
• مدار تولید سیگنال: برای تولید سیگنال‌های مختلف با فرکانس، دامنه و شکل موج قابل تنظیم.
• مدار خروجی: برای تقویت و شکل‌دهی سیگنال خروجی.
• کنترل‌ها: برای تنظیم پارامترهای سیگنال خروجی.
• نمایشگر: برای نمایش پارامترهای تنظیم شده.

کاربردهای مهم سیگنال ژنراتور

• صنعت الکترونیک: در طراحی و تولید انواع مدارهای الکترونیکی، از جمله تقویت‌کننده‌ها، فیلترها، مدارات مخابراتی و …
• صنعت خودرو: برای تست سیستم‌های الکترونیکی خودرو، مانند سیستم‌های ABS، ایربگ و …
• صنعت پزشکی: در تجهیزات پزشکی مانند دستگاه‌های سونوگرافی و MRI.
• تحقیقات علمی: برای انجام آزمایش‌های مختلف در زمینه‌های فیزیک، شیمی و مهندسی.

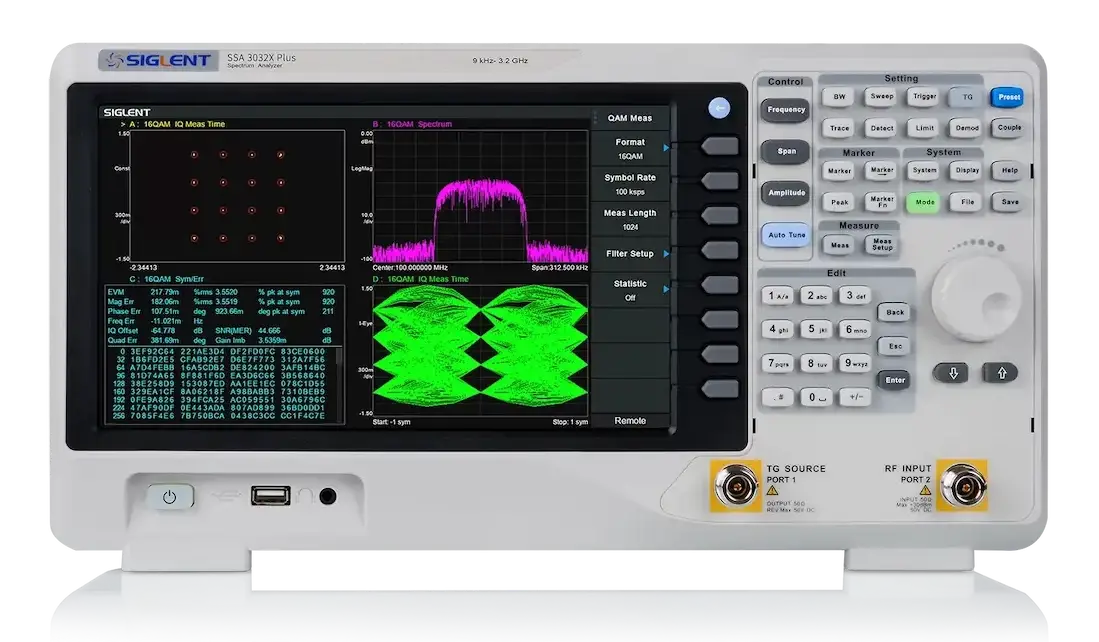

آنالایزر اسپکتروم Spectrum Analyzer

چه اطلاعاتی از آنالایزر اسپکتروم به دست می‌آید؟

• ترکیب فرکانسی سیگنال: آنالایزر اسپکتروم به ما نشان می‌دهد که یک سیگنال از چه فرکانس‌هایی تشکیل شده است.
• سطح توان هر فرکانس: میزان انرژی هر فرکانس در سیگنال را نشان می‌دهد.
• وجود نویز و تداخل: نویز و تداخل‌های موجود در سیگنال به صورت پیک‌های اضافی در نمایشگر آنالایزر اسپکتروم دیده می‌شوند.
• پهنای باند سیگنال: محدوده فرکانسی که سیگنال در آن انرژی قابل توجهی دارد.

چرا به آنالایزر اسپکتروم نیاز داریم؟

• عیب‌یابی سیستم‌های مخابراتی: برای تشخیص تداخل‌ها، نویز و اعوجاج در سیستم‌های مخابراتی.
• اندازه‌گیری پهنای باند سیگنال‌ها: برای تعیین پهنای باند مورد نیاز برای انتقال سیگنال‌ها.
• آنالیز طیف‌های صوتی: برای تحلیل کیفیت صدا و شناسایی هارمونیک‌ها و نویزهای ناخواسته.
• تست آنتن‌ها: برای اندازه‌گیری الگوی تابش آنتن‌ها و تعیین بازده آن‌ها.
• تست فیلترها: برای بررسی پاسخ فرکانسی فیلترها و اطمینان از عملکرد صحیح آن‌ها.

اجزای اصلی آنالایزر اسپکتروم

• گیرنده سوپر هترودین: سیگنال ورودی را به یک فرکانس میانی ثابت تبدیل می‌کند.
• فیلتر: برای انتخاب محدوده فرکانسی مورد نظر استفاده می‌شود.
• детеکتور: قدرت سیگنال را اندازه‌گیری می‌کند.
• نمایشگر: طیف فرکانسی را به صورت گرافیکی نمایش می‌دهد.

کاربردهای آنالایزر اسپکتروم

• صنعت مخابرات: برای طراحی، تست و عیب‌یابی سیستم‌های رادیویی، تلویزیونی و مخابراتی.
• صنعت الکترونیک: برای طراحی و تست مدارهای RF، فیلترها، تقویت‌کننده‌ها و …
• صنعت خودرو: برای تست سیستم‌های ارتباطی خودرو و تشخیص تداخل‌ها.
• صنعت پزشکی: برای تحلیل سیگنال‌های زیستی مانند نوار مغز.
• تحقیقات علمی: برای مطالعه پدیده‌های فیزیکی و شیمیایی.

انواع آنالایزر اسپکتروم

• • آنالایزر اسپکتروم جارویی: با جارو کردن طیف فرکانسی، تمام فرکانس‌ها را آنالیز می‌کند.
  • آنالایزر اسپکتروم FFT: از تبدیل فوریه سریع برای آنالیز سیگنال استفاده می‌کند و سرعت بالاتری دارد.

کار با آنالایزر اسپکتروم

کار با آنالایزر اسپکتروم نیاز به دانش اولیه از الکترونیک و سیگنال‌ها دارد. اما به طور کلی مراحل زیر برای استفاده از آنالایزر اسپکتروم طی می‌شود:

1. اتصال سیگنال به آنالایزر: سیگنال مورد نظر را به ورودی آنالایزر متصل کنید.
2. تنظیم محدوده فرکانسی: محدوده فرکانسی مورد نظر را برای آنالیز انتخاب کنید.
3. تنظیم رزولوشن فرکانسی: دقت اندازه‌گیری فرکانس را تنظیم کنید.
4. تحلیل طیف: طیف فرکانسی نمایش داده شده را بررسی کنید و پارامترهای مورد نظر را اندازه‌گیری کنید.

تفاوت بین آنالایزر اسپکتروم و اسیلوسکوپ

هر دو دستگاه، آنالایزر اسپکتروم و اسیلوسکوپ، ابزارهای قدرتمندی برای تحلیل سیگنال‌های الکتریکی هستند، اما هر کدام برای هدف خاصی طراحی شده‌اند و اطلاعات متفاوتی را ارائه می‌دهند.

اسیلوسکوپ

• نمایش سیگنال در حوزه زمان: اسیلوسکوپ، تغییرات ولتاژ یک سیگنال را بر حسب زمان نمایش می‌دهد. به عبارت دیگر، به شما نشان می‌دهد که ولتاژ یک سیگنال چگونه با گذشت زمان تغییر می‌کند.
• کاربردها:
  • مشاهده شکل موج سیگنال‌ها
  • اندازه‌گیری دامنه، فرکانس و فاز سیگنال‌ها
  • عیب‌یابی مدارهای الکترونیکی
  • بررسی تداخل‌ها و نویزها در سیگنال

آنالایزر اسپکتروم: نگاهی به حوزه فرکانس

• نمایش سیگنال در حوزه فرکانس: آنالایزر اسپکتروم، محتوای فرکانسی یک سیگنال را نشان می‌دهد. به عبارت دیگر، به شما می‌گوید که چه مقدار انرژی در هر فرکانس خاصی از یک سیگنال وجود دارد.
• کاربردها:
  • تحلیل ترکیب فرکانسی سیگنال‌ها
  • اندازه‌گیری پهنای باند سیگنال‌ها
  • تشخیص تداخل‌ها و نویزها
  • بررسی پاسخ فرکانسی مدارها
  • آنالیز طیف‌های صوتی

جدول مقایسه

ویژگی	اسیلوسکوپ	آنالایزر اسپکتروم
حوزه نمایش	زمان	فرکانس
اطلاعات ارائه شده	شکل موج، دامنه، فرکانس، فاز	ترکیب فرکانسی، پهنای باند، سطح توان
کاربرد اصلی	عیب‌یابی مدارها، مشاهده شکل موج	تحلیل طیف فرکانسی، تشخیص تداخل

خلاصه

به طور خلاصه، اگر بخواهیم بدانیم که یک سیگنال چگونه با گذشت زمان تغییر می‌کند، از اسیلوسکوپ استفاده می‌کنیم. اما اگر بخواهیم بدانیم که یک سیگنال از چه فرکانس‌هایی تشکیل شده است و چه مقدار انرژی در هر فرکانس دارد، از آنالایزر اسپکتروم استفاده می‌کنیم.

مثالی ساده:

تصور کنید یک صدای موسیقی را داریم. با استفاده از اسیلوسکوپ می‌توانیم شکل موج این صدا را ببینیم و تغییرات فشار هوا را بر حسب زمان مشاهده کنیم. اما با استفاده از آنالایزر اسپکتروم می‌توانیم بفهمیم که این صدا از چه نت‌هایی (فرکانس‌هایی) تشکیل شده است و هر نت چه قدر بلند است.

در چه مواردی از کدام دستگاه استفاده کنیم؟

• اگر می‌خواهید شکل موج یک سیگنال را ببینید و عیب‌یابی کنید: از اسیلوسکوپ استفاده کنید.
• اگر می‌خواهید ترکیب فرکانسی یک سیگنال را تحلیل کنید و تداخل‌ها را شناسایی کنید: از آنالایزر اسپکتروم استفاده کنید.
• اگر می‌خواهید پهنای باند یک سیگنال را اندازه‌گیری کنید: از آنالایزر اسپکتروم استفاده کنید.

نکته: در بسیاری از موارد، برای تحلیل کامل یک سیگنال، به هر دو دستگاه اسیلوسکوپ و آنالایزر اسپکتروم نیاز است.

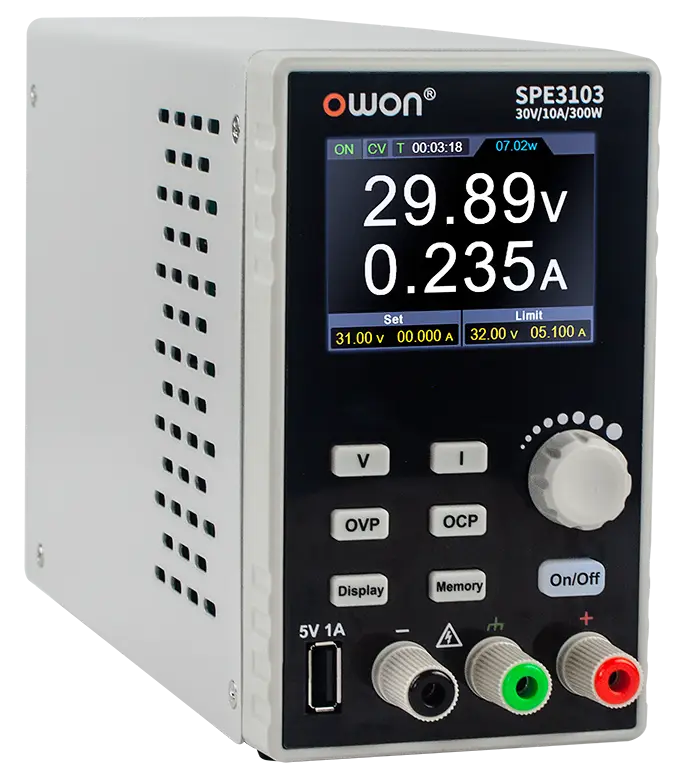

منبع تغذیه

منبع تغذیه، دستگاهی است که انرژی الکتریکی را از یک منبع (مانند شبکه برق شهری) دریافت کرده و آن را به شکل ولتاژ و جریان مناسب برای تغذیه دستگاه‌های الکترونیکی تبدیل می‌کند. به عبارت ساده‌تر، منبع تغذیه، برق شهری را به برق قابل استفاده برای دستگاه‌های الکترونیکی تبدیل می‌کند.

انواع منبع تغذیه

منبع تغذیه‌ها انواع مختلفی دارند که هر کدام کاربرد خاص خود را دارند. برخی از انواع اصلی منبع تغذیه عبارتند از:

• منبع تغذیه خطی:
  • از ترانزیستورهای بایاس شده برای تبدیل ولتاژ استفاده می‌کند.
  • راندمان پایینی دارد و معمولاً گرمای زیادی تولید می‌کند.
  • برای دستگاه‌هایی که به نویز کم و ولتاژ پایدار نیاز دارند مناسب است.
• منبع تغذیه سوئیچینگ:
  • از ترانزیستورها به عنوان سوئیچ استفاده می‌کند تا ولتاژ را به صورت پالسی تغییر دهد.
  • راندمان بالایی دارد و اندازه کوچکتری نسبت به منبع تغذیه خطی دارد.
  • برای دستگاه‌های پرتابل و دستگاه‌هایی که به جریان زیاد نیاز دارند مناسب است.
• منبع تغذیه باتری:
  • از انرژی ذخیره شده در باتری برای تغذیه دستگاه استفاده می‌کند.
  • برای دستگاه‌های پرتابل و دستگاه‌هایی که به منبع تغذیه ثابت دسترسی ندارند مناسب است.

کاربردهای منبع تغذیه

منبع تغذیه در طیف وسیعی از دستگاه‌ها و تجهیزات استفاده می‌شود، از جمله:

• کامپیوترها و لپ‌تاپ‌ها: برای تغذیه پردازنده، حافظه و سایر اجزای داخلی
• تلفن‌های همراه: برای تغذیه باتری و مدارهای داخلی
• تلویزیون‌ها: برای تغذیه مدارهای تصویر و صدا
• تجهیزات پزشکی: برای تغذیه دستگاه‌های تصویربرداری، دستگاه‌های تنفس مصنوعی و …
• صنعت: برای تغذیه ماشین‌آلات صنعتی، روبات‌ها و …

مشخصات مهم یک منبع تغذیه

• ولتاژ خروجی: ولتاژی که منبع تغذیه تولید می‌کند.
• جریان خروجی: حداکثر جریانی که منبع تغذیه می‌تواند تأمین کند.
• راندمان: نسبت توان خروجی به توان ورودی.
• نویز: میزان نویز ولتاژ و جریان خروجی.
• تنظیم ولتاژ: توانایی حفظ ولتاژ خروجی ثابت در برابر تغییرات بار.

انتخاب منبع تغذیه مناسب

برای انتخاب منبع تغذیه مناسب برای یک دستگاه، باید به مشخصات دستگاه و محیط کار آن توجه کرد. برخی از عوامل مهم در انتخاب منبع تغذیه عبارتند از:

• ولتاژ و جریان مورد نیاز دستگاه: منبع تغذیه باید بتواند ولتاژ و جریان مورد نیاز دستگاه را تأمین کند.
• اندازه و وزن: در دستگاه‌های پرتابل، اندازه و وزن منبع تغذیه اهمیت زیادی دارد.
• راندمان: برای کاهش مصرف انرژی و تولید حرارت، بهتر است از منبع تغذیه با راندمان بالا استفاده شود.
• محیط کار: اگر دستگاه در محیطی با نویز الکترومغناطیسی بالا قرار دارد، باید از منبع تغذیه‌ای استفاده شود که در برابر نویز مقاوم باشد.

پارامترهای مهم در انتخاب دستگاه اندازه‌گیری:

• دقت: میزان انطباق نتیجه اندازه‌گیری با مقدار واقعی.
• دامنه اندازه‌گیری: محدوده قابل اندازه‌گیری توسط دستگاه.
• سرعت نمونه‌برداری: تعداد اندازه‌گیری در واحد زمان.
• باند فرکانسی: محدوده فرکانسی قابل اندازه‌گیری.
• امکانات جانبی: مانند نمایشگر، حافظه داخلی، اتصال به کامپیوتر.

کاربردهای دستگاه‌های اندازه‌گیری الکترونیکی:

• صنعت برق: اندازه‌گیری ولتاژ، جریان، توان، فرکانس و سایر پارامترهای شبکه برق.
• صنعت الکترونیک: طراحی، ساخت و عیب‌یابی مدارهای الکترونیکی.
• صنعت خودروسازی: تست و عیب‌یابی سیستم‌های الکترونیکی خودرو.
• صنعت پزشکی: اندازه‌گیری سیگنال‌های زیستی مانند ECG، EEG و EMG.
• صنعت مخابرات: اندازه‌گیری کیفیت سیگنال‌های رادیویی و مخابراتی.

سایر دستگاه‌های اندازه‌گیری الکترونیکی

علاوه بر دستگاه‌های اندازه‌گیری رایجی مانند مولتی‌متر، اسیلوسکوپ و ژنراتور سیگنال، ابزارهای اندازه‌گیری الکترونیکی متنوع دیگری نیز وجود دارند که هر کدام برای کاربرد خاصی طراحی شده‌اند. در ادامه به معرفی برخی از این دستگاه‌ها می‌پردازیم:

لاجیک آنالایزر (Logic Analyzer)

لوجیک آنالایزر برای تحلیل سیگنال‌های دیجیتال استفاده می‌شود. این دستگاه چندین کانال ورودی دارد که هر کدام می‌تواند یک سیگنال دیجیتال را نمونه‌برداری کند. سپس، این نمونه‌ها به صورت نمودار زمانی نمایش داده می‌شوند تا بتوان رفتار مدارهای دیجیتال را تحلیل کرد.

پاور آنالایزر (Power Analyzer)

پاور آنالایزر برای اندازه‌گیری پارامترهای مختلف یک منبع تغذیه یا بار استفاده می‌شود. این دستگاه می‌تواند پارامترهایی مانند ولتاژ، جریان، توان فعال، توان راکتیو، ضریب توان، هارمونیک‌ها و انرژی مصرفی را اندازه‌گیری کند.

تستر مقاومت عایقی (Megger)

تستر مقاومت عایقی برای اندازه‌گیری مقاومت عایقی بین هادی‌ها و زمین یا بین دو هادی استفاده می‌شود. این دستگاه برای عیب‌یابی عایق‌ها و اطمینان از ایمنی تجهیزات الکتریکی کاربرد دارد.

کلمپ متر (Clamp Meter)

کلمپ متر برای اندازه‌گیری جریان بدون نیاز به قطع مدار استفاده می‌شود. این دستگاه دارای یک آرواره است که دور هادی قرار می‌گیرد و با استفاده از القاء، جریان عبوری از هادی را اندازه‌گیری می‌کند.

ژنراتور تابع (Function Generator)

ژنراتور تابع برای تولید انواع مختلف سیگنال‌های الکتریکی مانند سینوسی، مربعی، مثلثی و دندانه‌ای استفاده می‌شود. این دستگاه در آزمایش مدارها و سیستم‌های الکترونیکی کاربرد دارد.

تستر ترانزیستور (Transistor Tester)

تستر ترانزیستور برای بررسی سلامت و مشخصات ترانزیستورهای مختلف استفاده می‌شود. این دستگاه می‌تواند پارامترهایی مانند بهره جریان، ولتاژ شکست و مقاومت داخلی ترانزیستور را اندازه‌گیری کند.

تستر دیود (Diode Tester)

تستر دیود برای بررسی سلامت و مشخصات دیودها استفاده می‌شود. این دستگاه می‌تواند ولتاژ آستانه، جریان نشتی و سایر پارامترهای دیود را اندازه‌گیری کند.

تستر قطعات الکترونیک (Compnent Tester)

اخیرا دستگاه‌های تستر قطعات الترونیکی معرفی شده اند این دستگاه‌ها با قابلیت تشخیص سریع و خودکار انواع قطعات و اندازه‌گیری دقیق پارامترهای آن‌ها، ابزاری ضروری برای تعمیرکاران، مهندسان و علاقه‌مندان به الکترونیک شده‌اند. سادگی استفاده و قیمت مناسب این تسترها، آن‌ها را به گزینه‌ای جذاب برای کاربران در سطوح مختلف تبدیل کرده است. تستر LCR-T7 نمونه‌ای بارز از این فناوری است.

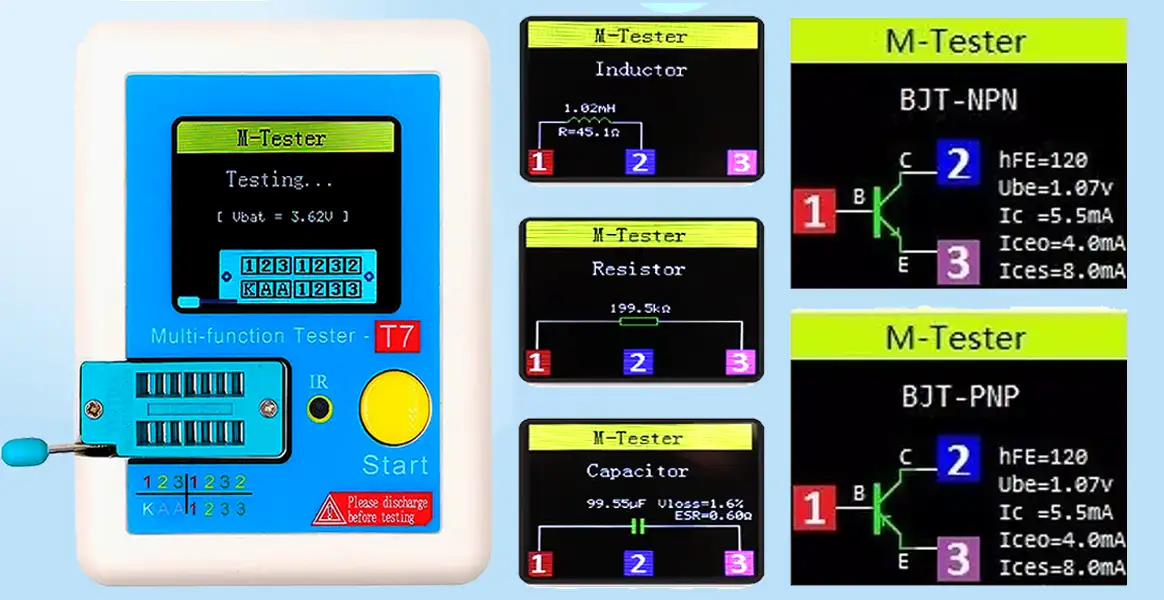

تستر قطعات الکترونیکی LCR-T7

تستر LCR-T7 یک ابزار بسیار مفید برای علاقه‌مندان، تعمیرکاران و طراحان الکترونیک است که به شما امکان می‌دهد انواع مختلف قطعات الکترونیکی را به سرعت و دقت تست کنید. این دستگاه کوچک و قابل حمل، قابلیت تشخیص خودکار انواع قطعات، از جمله مقاومت، خازن، سلف، دیود، ترانزیستور و بسیاری دیگر را دارد.

ویژگی‌های کلیدی LCR-T7:

• تست خودکار: نیازی به تنظیم دستی پارامترها نیست. دستگاه به طور خودکار نوع قطعه را تشخیص داده و پارامترهای آن را اندازه‌گیری می‌کند.
• صفحه نمایش رنگی: نمایشگر TFT رنگی با رزولوشن بالا، اطلاعات را به صورت واضح و خوانا نمایش می‌دهد.
• دقت بالا: اندازه‌گیری‌های دقیق با حداقل خطا.
• قابلیت تست انواع قطعات: مقاومت، خازن، سلف، دیود، ترانزیستور، MOSFET، IGBT و بسیاری دیگر.
• تشخیص شکل موج مادون قرمز: قابلیت تست ریموت کنترل‌های مادون قرمز.
• کالیبراسیون خودکار: حفظ دقت دستگاه در طول زمان.
• باتری قابل شارژ: امکان استفاده طولانی‌مدت بدون نیاز به تعویض باتری.
• ابعاد کوچک و قابل حمل: به راحتی در کیف ابزار جای می‌گیرد.

کاربردهای LCR-T7:

• تعمیر بردهای الکترونیکی: تشخیص و تعویض قطعات معیوب.
• طراحی مدارهای الکترونیکی: بررسی صحت عملکرد قطعات.
• آموزش الکترونیک: برای دانشجویان و علاقه‌مندان به الکترونیک.
• تست قطعات دست دوم: اطمینان از سلامت قطعات قبل از استفاده.

نحوه استفاده از LCR-T7:

1. اتصال قطعه: پین‌های قطعه مورد نظر را به سوکت‌های مربوطه روی دستگاه متصل کنید.
2. فشار دادن دکمه تست: دستگاه به طور خودکار نوع قطعه را تشخیص داده و پارامترهای آن را اندازه‌گیری می‌کند.
3. مشاهده نتایج: نتایج اندازه‌گیری بر روی صفحه نمایش نمایش داده می‌شود.

نکات مهم هنگام استفاده از LCR-T7:

• الکتریسیته ساکن: به الکتریسیته ساکن بسیار حساس است. قبل از استفاده، خود و دستگاه را تخلیه کنید.
• قطبیت: هنگام تست قطعات قطبی مانند دیود و خازن، به قطبیت توجه کنید.
• تست خازن: دقت کنید در هنگام تست خازن‌ها خصوصا در ظرفیت‌های بالاتر، قبل از اتصال به دستگاه تخلیه باشند.
• کالیبراسیون: به طور دوره‌ای دستگاه را کالیبره کنید تا دقت اندازه‌گیری حفظ شود.
• دما: دمای محیط بر روی دقت اندازه‌گیری تاثیرگذار است.

سایر دستگاه‌ها

• آنالایزر شبکه (Network Analyzer): برای اندازه‌گیری پارامترهای شبکه‌های الکتریکی مانند ضریب بازتاب، تلفات و بهره استفاده می‌شود.
• تستر کابل (Cable Tester): برای تست پیوستگی، اتصال کوتاه و عیوب دیگر در کابل‌ها استفاده می‌شود.
• تستر باتری (Battery Tester): برای اندازه‌گیری ولتاژ، جریان، توان و ظرفیت باتری‌ها استفاده می‌شود.

انتخاب دستگاه مناسب

انتخاب دستگاه اندازه‌گیری مناسب به نوع اندازه‌گیری مورد نظر، دقت مورد نیاز و محدوده اندازه‌گیری بستگی دارد. قبل از خرید دستگاه، باید به مشخصات فنی دستگاه، مانند دقت اندازه‌گیری، تعداد کانال‌ها، فرکانس نمونه‌برداری و نوع نمایشگر توجه کرد.

آینده دستگاه‌های اندازه‌گیری الکترونیکی

با پیشرفت تکنولوژی، دستگاه‌های اندازه‌گیری الکترونیکی کوچک‌تر، دقیق‌تر و هوشمندتر می‌شوند. استفاده از هوش مصنوعی و یادگیری ماشین در این دستگاه‌ها، امکان تحلیل داده‌های پیچیده و ارائه نتایج دقیق‌تر را فراهم می‌کند.

برای بهبود مستمر محتوای آموزشی، نظرات شما بسیار ارزشمند است. لطفا با ثبت دیدگاه خود در پایین صفحه، به ما کمک کنید تا مطالب مفیدتری تولید کنیم.
